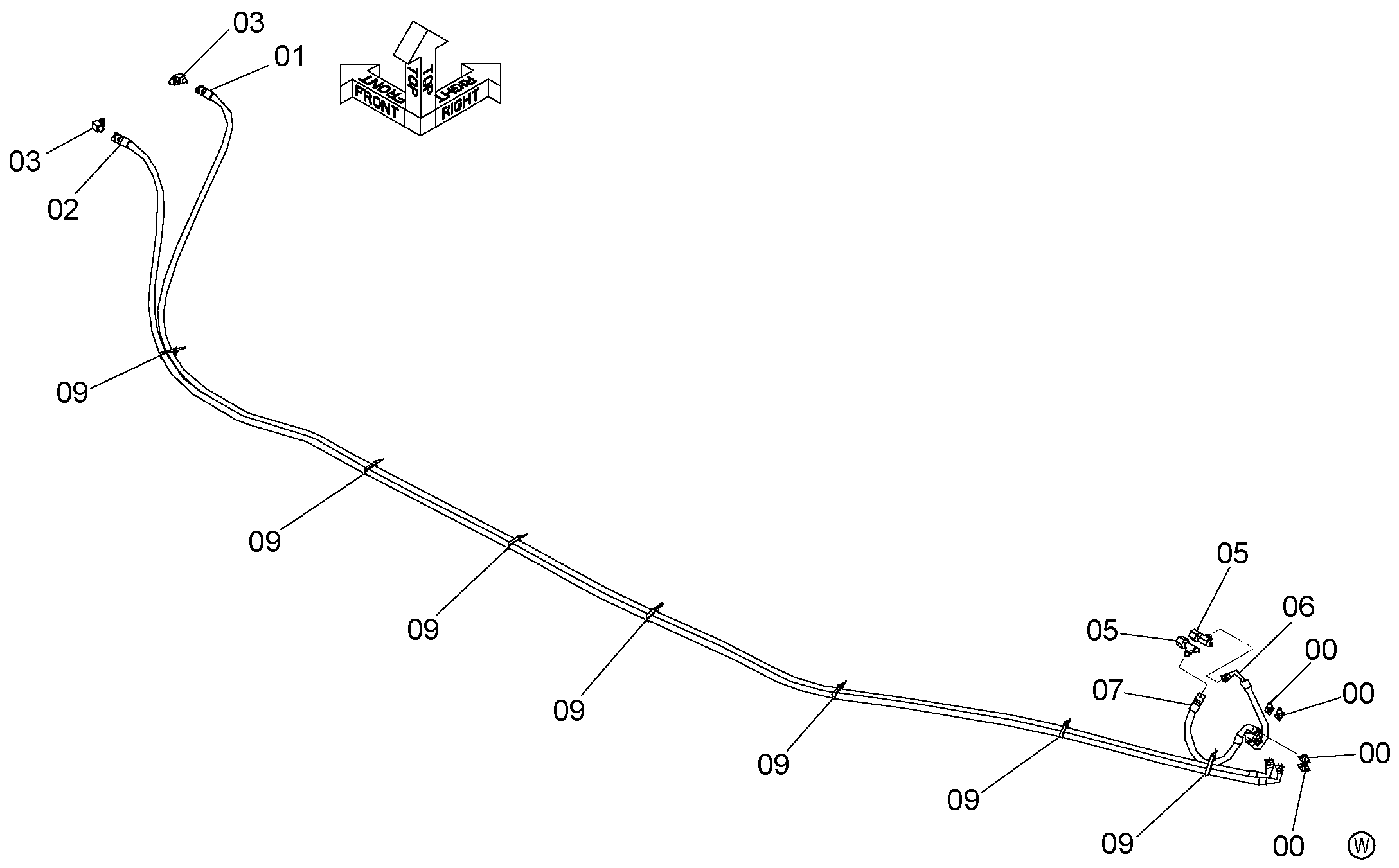

Гидравлический тип управление детали (пилотные гидролинии) — HITACHI ZX480MTH
Заводская схема «Гидравлический тип управление детали (пилотные гидролинии)» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 9234378 | Шланг в сборе | 1 |
| 01A | 4613567 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 12 |
| 02 | 9234379 | Шланг в сборе | 1 |
| 02A | 4476543 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 12 |
| 03 | A852323 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4246672 | Соединительный штуцер | 2 |
| 06 | 4613568 | Шланг | 1 |
| 07 | 4448015 | Шланг | 1 |
| 09 | 4055312 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
