Погрузчик основные гидролинии (1)<450, H, MT, MTH> — HITACHI ZX480MT

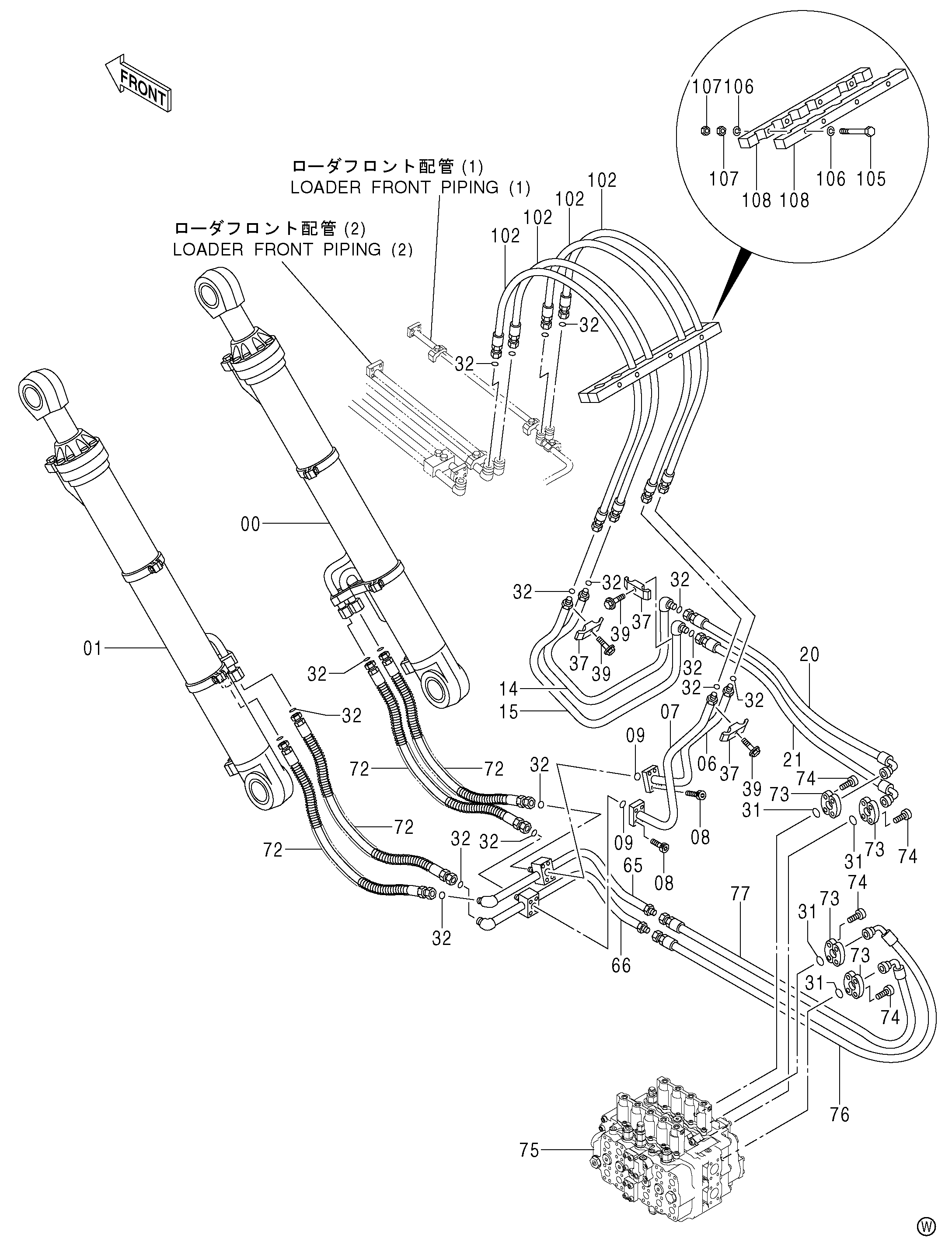

Заводская схема «Погрузчик основные гидролинии (1)<450, H, MT, MTH>» для HITACHI ZX480MT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9209136 | Гидроцилиндр стрелы (правый) | 1 |
| 01 | 9209137 | Гидроцилиндр стрелы (левый) | 1 |
| 06 | 8062520 | Трубка | 1 |
| 07 | 8062521 | Трубка | 1 |
| 08 | M341240 | Болт с внутренним шестигранником | 8 |
| 09 | A811035 | Уплотнительное кольцо | 2 |
| 14 | 8062944 | Трубка | 1 |
| 15 | 8062945 | Трубка | 1 |
| 20 | 4469461 | Шланг | 1 |
| 21 | 4469460 | Шланг | 1 |
| 31 | 4508805 | Уплотнительное кольцо | 4 |
| 32 | 4187328 | Уплотнительное кольцо | 18 |
| 37 | 4189860 | Хомут трубки | 3 |
| 39 | J011265 | Болт с шайбой | 3 |
| 39 | J271265 замена: J901265 | Болт с шайбой | 3 |
| 65 | 8068479 | Трубка | 1 |
| 66 | 8068481 | Трубка | 1 |
| 72 | 4373396 | Шланг | 4 |
| 73 | 4089703 | Разъёмный фланец | 8 |
| 74 | M341445 | Болт с внутренним шестигранником | 16 |
| 75 | 4467520 | Гидрораспределитель | 1 |
| 76 | 4383790 | Шланг | 1 |
| 77 | 4369871 | Шланг | 1 |
| 102 | 4259804 | Шланг | 4 |
| 105 | J901202 | Болт | 4 |
| 106 | 449490 | Шайба | 8 |
| 107 | J950012 | Гайка | 8 |
| 108 | 3074179 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
