Хигх-прессуре трубопроводы (снятие устройство)<450, H, MT, MTH> — HITACHI ZX480MT

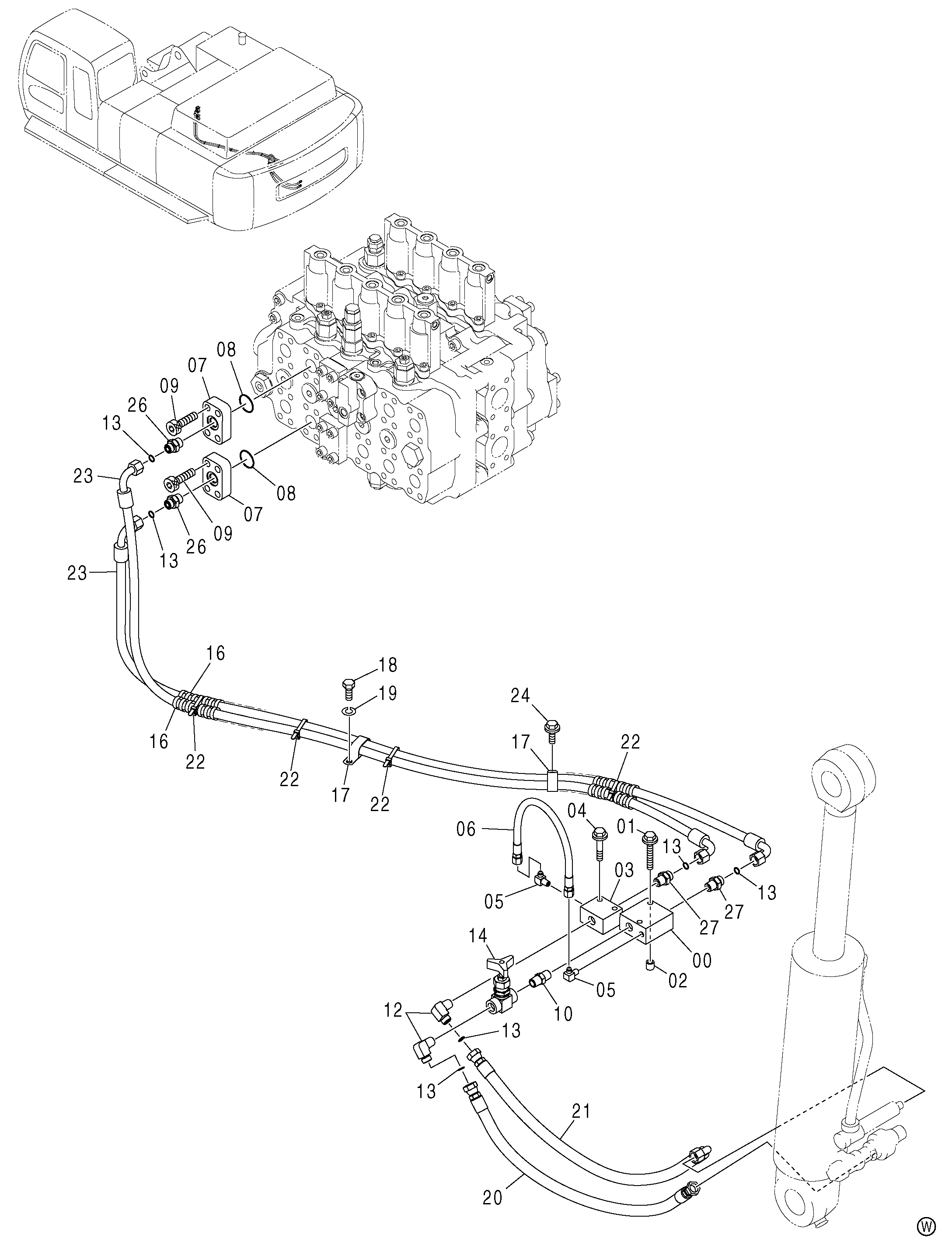

Заводская схема «Хигх-прессуре трубопроводы (снятие устройство)<450, H, MT, MTH>» для HITACHI ZX480MT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4240863 | Клапан | 1 |
| 01 | J011070 | Болт с шайбой | 2 |
| 01 | J271070 замена: J901070 | Болт с шайбой | 2 |
| 02 | 4131346 | Проставка | 2 |
| 03 | 4240862 | Блок | 1 |
| 04 | J011055 | Болт с шайбой | 2 |
| 04 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 05 | 4154656 | Угловой штуцер | 2 |
| 06 | 4209727 | Шланг | 1 |
| 07 | 4395369 | Фланец | 2 |
| 08 | 4508805 | Уплотнительное кольцо | 2 |
| 09 | M341445 | Болт с внутренним шестигранником | 8 |
| 10 | 94-1703 | Адаптер | 1 |
| 12 | 4274178 | Угловой штуцер | 2 |
| 13 | 4138938 | Уплотнительное кольцо | 6 |
| 14 | 4220806 | Запорный клапан | 1 |
| 16 | 4044420 | Защитный кожух | 4 |
| 17 | 4192034 | Зажим | 2 |
| 18 | J901016 | Болт | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 20 | 4457800 | Шланг | 1 |
| 21 | 4457798 | Шланг | 1 |
| 22 | 4055312 | Ленточный зажим | 4 |
| 23 | 4348093 | Шланг | 2 |
| 24 | J011020 | Болт с шайбой | 1 |
| 24 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 26 | A853144 | Адаптер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4210942 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
