Крышка двигателя <460> — HITACHI ZX480MT

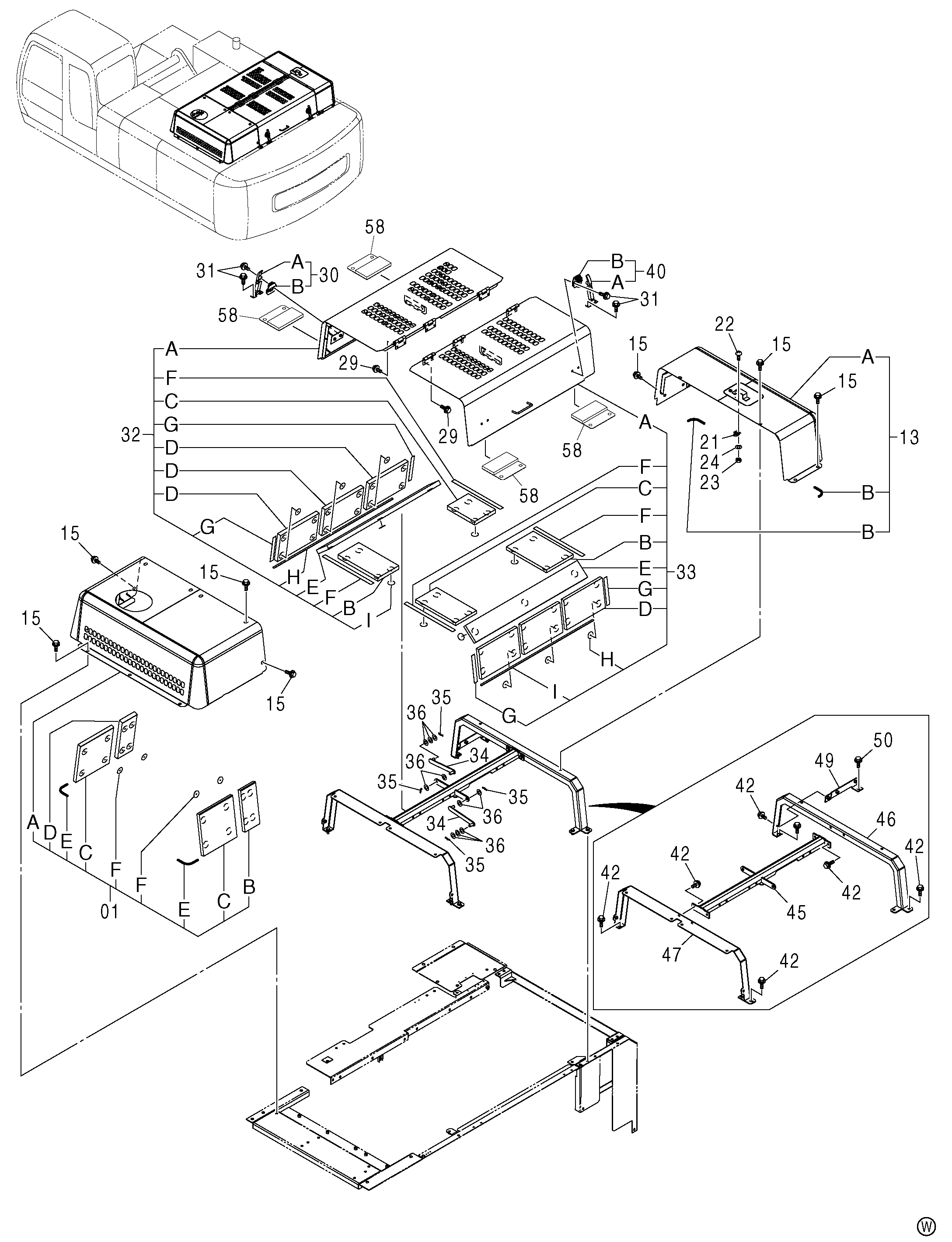

Заводская схема «Крышка двигателя <460>» для HITACHI ZX480MT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7044338 | Крышка двигатель в сборе | 1 |
| 01A | 5008900 | Крышка двигатель | 1 |
| 01B | 4603132 | Стекловата | 1 |
| 01C | 4603133 | Стекловата | 2 |
| 01D | 4603134 | Резиновая прокладка | 1 |
| 01E | 4447703 | Резиновая прокладка | 2 |
| 01F | 4156886 | Шайба | 16 |
| 13 | 8092484 | Крышка двигатель в сборе | 1 |
| 13A | 5008959 | Крышка двигатель | 1 |
| 13B | 4604885 | Резиновая прокладка | 2 |
| 15 | J281235 | Болт с шайбой | 15 |
| 15A | J901235 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 21 | 4372725 | Ограничитель | 1 |
| 22 | J460410 | Винт с шайбой | 2 |
| 23 | M500403 | Гайка | 2 |
| 24 | A590104 | Плоская шайба | 2 |
| 29 | J271035 | Болт с шайбой | 12 |
| 29A | J901035 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4377519 | Защёлка | 2 |
| 30A | 3077612 | Защёлка | 1 |
| 30B | 3077611 | Анкхор | 1 |
| 31 | J260820 | Болт с шайбой | 16 |
| 31A | J900820 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | 7044336 замена: 7046416 | Дверь в сборе | 1 |
| 32 | 7046416 | Дверь в сборе | 1 |
| 32A | 5008898 замена: 5009558 | Дверь | 1 |
| 32A | 5009558 | Дверь | 1 |
| 32B | 4477966 | Резиновая прокладка | 1 |
| 32C | 4477967 | Резиновая прокладка | 1 |
| 32D | 4477968 | Резиновая прокладка | 3 |
| 32D | 4621267 | Резиновая прокладка | 3 |
| 32E | 4602961 | Резиновая прокладка | 1 |
| 32F | 4461210 | Резиновая прокладка | 2 |
| 32G | 4461211 | Резиновая прокладка | 2 |
| 32H | 4602960 | Резиновая прокладка | 1 |
| 32H | 4477969 | Резиновая прокладка | 1 |
| 32I | 4156886 | Шайба | 23 |
| 33 | 7044337 замена: 7046417 | Дверь в сборе | 1 |
| 33 | 7046417 | Дверь в сборе | 1 |
| 33A | 5008899 замена: 5009559 | Дверь | 1 |
| 33A | 5009559 | Дверь | 1 |
| 33B | 4477970 | Стекловата | 1 |
| 33C | 4477971 | Стекловата | 1 |
| 33D | 4477972 | Стекловата | 3 |
| 33D | 4621306 | Стекловата | 3 |
| 33E | 4602962 | Стекловата | 1 |
| 33F | 4461210 | Резиновая прокладка | 2 |
| 33G | 4461211 | Резиновая прокладка | 2 |
| 33H | 4156886 | Шайба | 23 |
| 33I | 4606069 | Резиновая прокладка | 1 |
| 33I | 4621307 | Резиновая прокладка | 1 |
| 34 | 9759287 | Стойка | 2 |
| 35 | 4022701 | Стопорный палец | 4 |
| 36 | J222016 | Шайба | 10 |
| 40 | 4377569 | Защёлка | 2 |
| 40A | 3077613 | Защёлка | 1 |
| 40B | 3077611 | Анкхор | 1 |
| 42 | J271235 | Болт с шайбой | 11 |
| 42A | J901235 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 45 | 7044339 | Опора | 1 |
| 46 | 7042883 | Опора | 1 |
| 47 | 7042884 | Опора | 1 |
| 49 | 8092818 | Кронштейн | 1 |
| 50 | J281230 | Болт с шайбой | 1 |
| 50A | J901230 | Болт | 1 |
| 50B | 4249324 | Шайба | 1 |
| 58 | 9765700 | Пластина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
