Погрузчик пилотные гидролинии (1)<450, H, MT, MTH> — HITACHI ZX480MT

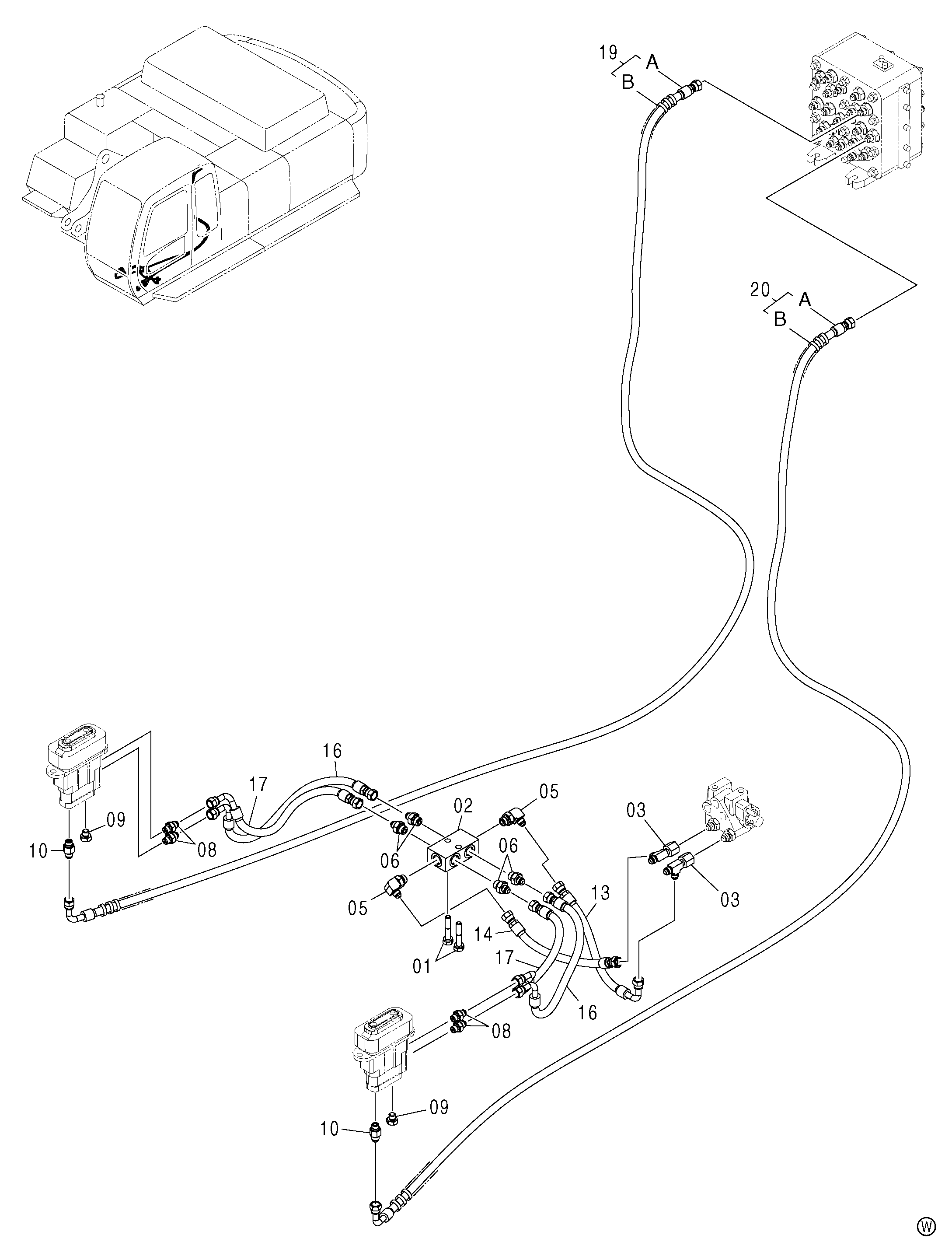

Заводская схема «Погрузчик пилотные гидролинии (1)<450, H, MT, MTH>» для HITACHI ZX480MT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011055 | Болт с шайбой | 2 |
| 01 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 02 | 4467607 | Коллектор | 1 |
| 03 | 4246672 | Соединительный штуцер | 2 |
| 05 | A852333 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A885002 | Пробка | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4261226 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4470092 | Шланг (LP) | 1 |
| 14 | 4470091 | Шланг (DR) | 1 |
| 16 | 4470089 | Шланг (P) | 2 |
| 17 | 4470090 | Шланг (T) | 2 |
| 19 | 9211531 | Шланг в сборе | 1 |
| 19A | 4450248 | Шланг (M) | 1 |
| 19B | 4327293 | Защитный кожух | 7 |
| 20 | 9211532 | Шланг в сборе | 1 |
| 20A | 4450249 | Шланг (N) | 1 |
| 20B | 4327293 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
