Трубопроводы системы смазки (BE 2.5m рукоять) — HITACHI ZX480MT

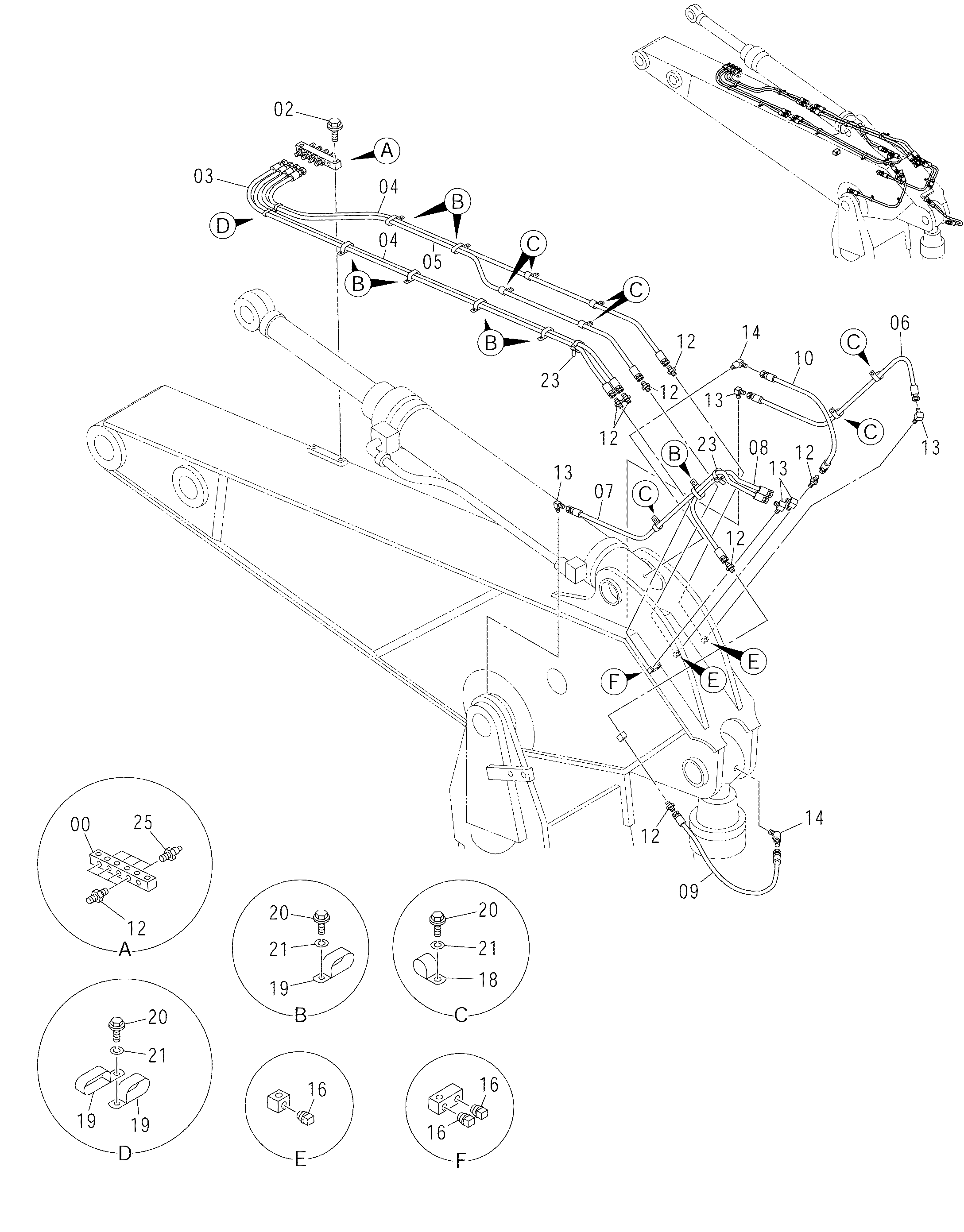

Заводская схема «Трубопроводы системы смазки (BE 2.5m рукоять)» для HITACHI ZX480MT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274903 | Блок | 1 |
| 02 | J271040 | Болт с шайбой | 2 |
| 02A | J901040 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4258884 | Нейлоновый шланг | 1 |
| 04 | 4207377 | Нейлоновый шланг | 2 |
| 05 | 4267669 | Нейлоновый шланг | 1 |
| 06 | 4249332 | Нейлоновый шланг | 1 |
| 07 | 4449548 | Пластиковый шланг | 1 |
| 08 | 4293067 | Нейлоновый шланг | 1 |
| 09 | 4269797 | Шланг | 1 |
| 10 | 4213449 | Нейлоновый шланг | 1 |
| 12 | 4154651 | Адаптер | 11 |
| 13 | 4154656 | Угловой штуцер | 5 |
| 14 | 4154655 | Угловой штуцер | 2 |
| 16 | 94-2022 | Пробка | 4 |
| 18 | 4190261 | Зажим | 7 |
| 19 | 4192018 | Зажим | 8 |
| 20 | J901016 | Болт | 14 |
| 21 | A590910 | Пружинная шайба | 14 |
| 23 | 4467676 | Ленточный зажим | 2 |
| 25 | J75482 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
