Электрооборудование (5)<450, H, MT, MTH> — HITACHI ZX480MT

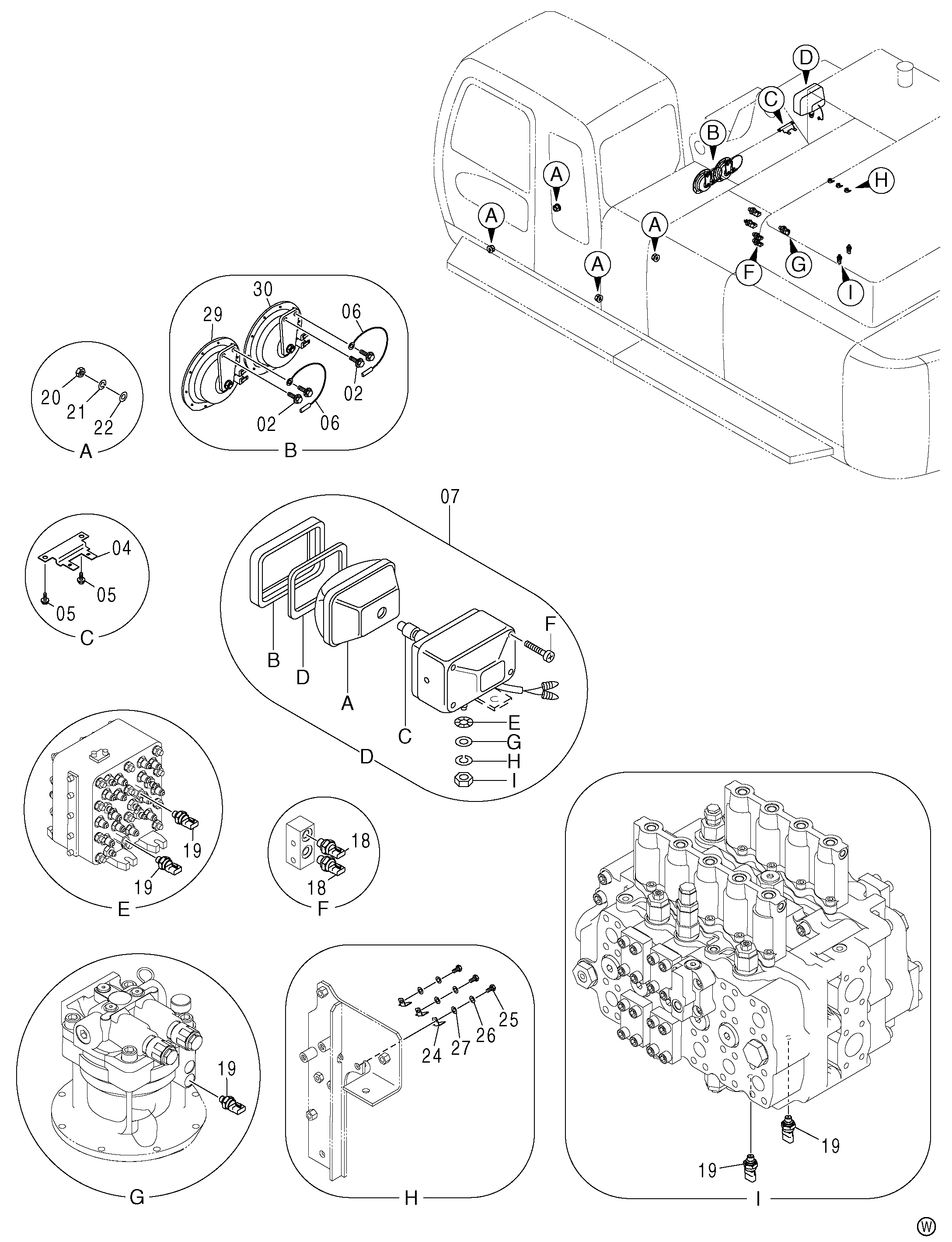

Заводская схема «Электрооборудование (5)<450, H, MT, MTH>» для HITACHI ZX480MT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J020825 | Болт с шайбой | 4 |
| 02 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 04 | 4297280 | Кронштейн | 1 |
| 05 | J020616 | Болт с шайбой | 2 |
| 05 | J260616 замена: J900616 | Болт с шайбой | 2 |
| 06 | 4411256 | Жгут проводов | 2 |
| 07 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 07 | 4326800 | Фонарь головка в сборе | 1 |
| 07A | 4326801 | Ленс блок | 1 |
| 07B | 4326802 | Рама | 1 |
| 07C | 4285648 | Лампа | 1 |
| 07D | 4326803 | Прокладка | 1 |
| 07E | 4307026 | Шайба | 1 |
| 07F | 4307027 | Винт | 4 |
| 07G | A590114 | Плоская шайба | 1 |
| 07H | A590914 | Пружинная шайба | 1 |
| 07I | J952014 | Гайка | 1 |
| 18 | 4436536 | Датчик давления | 2 |
| 18A | 4153095 | Уплотнительное кольцо | 1 |
| 19 | 4436535 | Датчик давления | 5 |
| 20 | J950010 | Гайка | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 22 | A590110 | Плоская шайба | 4 |
| 24 | 4252767 | Кронштейн | 3 |
| 25 | J900612 | Болт | 3 |
| 26 | A590906 | Пружинная шайба | 3 |
| 27 | A590106 | Плоская шайба | 3 |
| 29 | 4449757 | Звуковой сигнал | 1 |
| 30 | 4449758 | Звуковой сигнал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
