Наклон кабина трубопроводы — HITACHI ZX480LCK-3

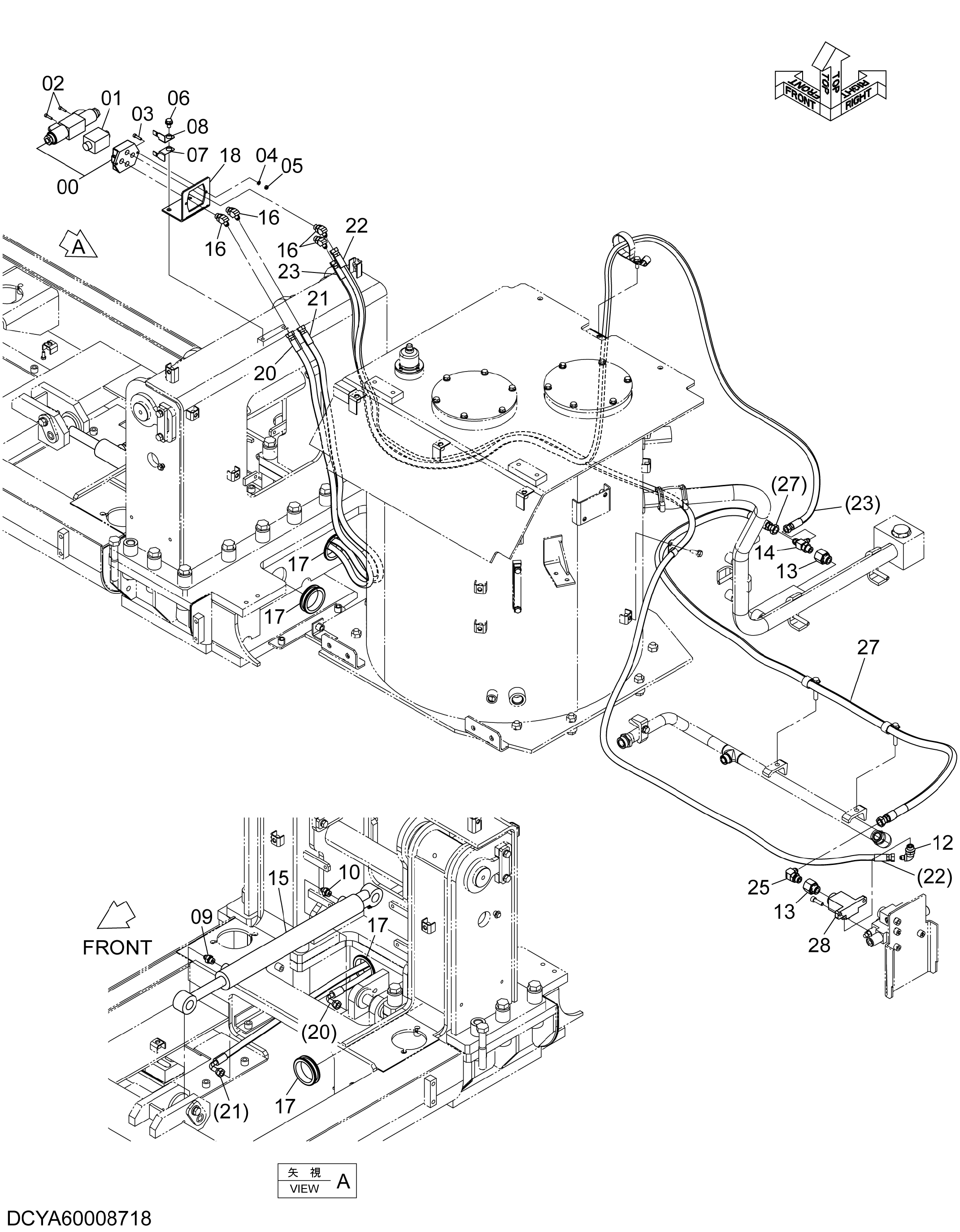

Заводская схема «Наклон кабина трубопроводы» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4601744 | Электромагнитный клапан | 1 |
| 01 | YA00015414 | Обратный клапан | 1 |
| 02 | M340590 | Болт с внутренним шестигранником | 4 |
| 03 | J780625 | Болт с внутренним шестигранником | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | M500605 | Гайка | 2 |
| 06 | J271020 | Болт с шайбой | 2 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4257159 | Кронштейн | 1 |
| 08 | 4336875 | Кронштейн | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4239185 | Тхроттле | 1 |
| 12 | 4200471 | Угловой штуцер | 1 |
| 13 | 4263450 | Переходник S | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4303003 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | YA00006802 | Гидроцилиндр. наклон | 1 |
| 16 | A852233 | Угловой штуцер | 4 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4292762 | Резиновая втулка | 4 |
| 18 | 4676212 | Кронштейн | 1 |
| 20 | 4677022 | Шланг | 1 |
| 21 | 4677021 | Шланг | 1 |
| 22 | 4677020 | Шланг | 1 |
| 23 | 4677023 | Шланг | 1 |
| 25 | A852344 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4677706 | Шланг | 1 |
| 28 | 4702315 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
