Гидролинии рабочего оборудования (4.5m верхний стрела)(2P-BOOM) — HITACHI ZX480LCK-3

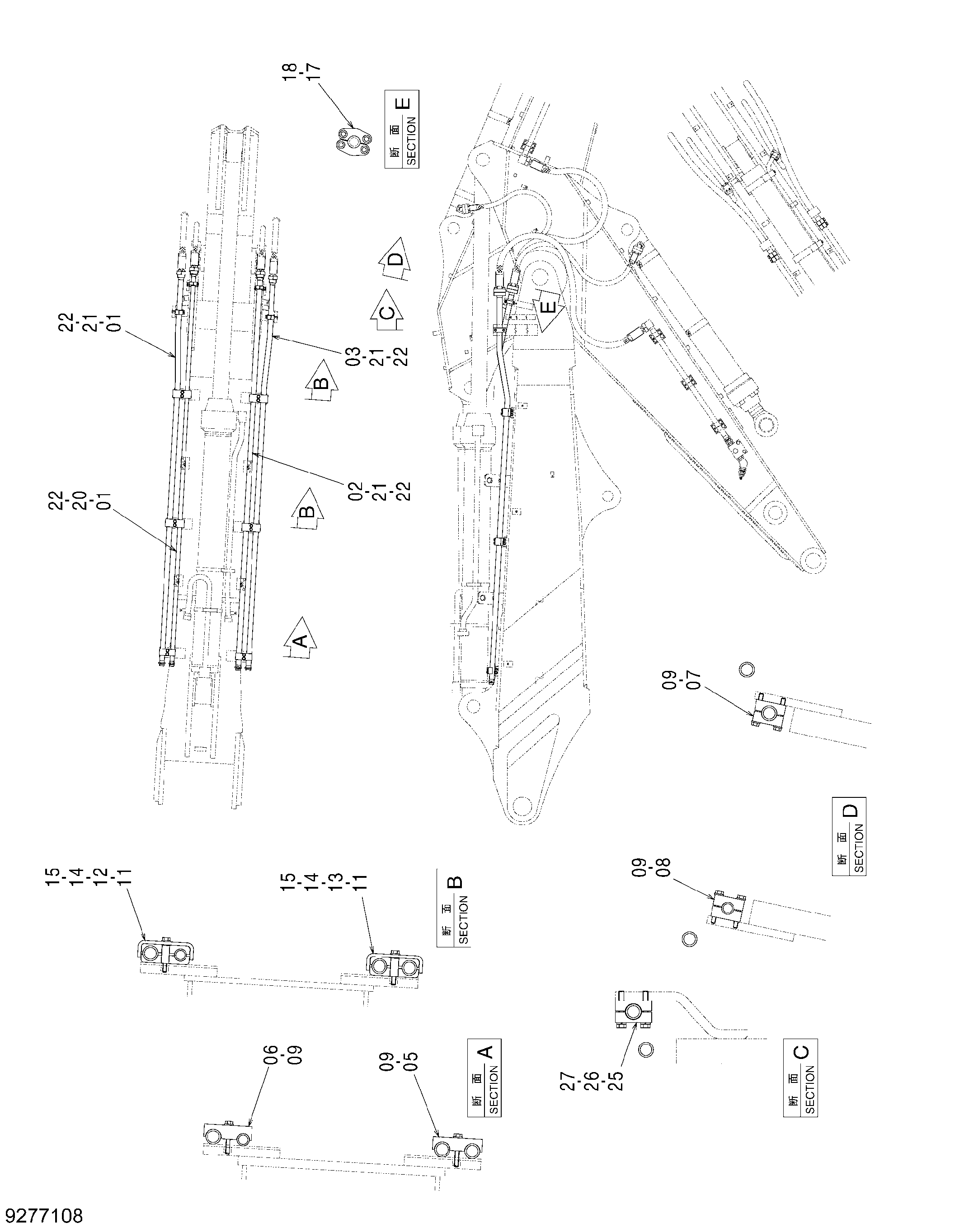

Заводская схема «Гидролинии рабочего оборудования (4.5m верхний стрела)(2P-BOOM)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109208 | Трубка | 1 |
| 01 | 9767881 | Трубка | 1 |
| 02 | 9767882 | Трубка | 1 |
| 03 | 8109209 | Трубка | 1 |
| 05 | 4205816 | Хомут трубки | 1 |
| 06 | 4249565 | Хомут трубки | 1 |
| 07 | 4334364 | Хомут трубки | 2 |
| 08 | 4334363 | Хомут трубки | 2 |
| 09 | J271285 | Болт с шайбой | 8 |
| 09A | J901285 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4304481 | Хомут трубки | 4 |
| 12 | 4304482 | Хомут | 4 |
| 13 | 4337125 | Хомут | 4 |
| 14 | 4304539 | Проставка | 8 |
| 15 | J271290 | Болт с шайбой | 8 |
| 15A | J901290 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 4089703 | Разъёмный фланец | 8 |
| 18 | M341445 | Болт с внутренним шестигранником | 16 |
| 20 | 4187328 | Уплотнительное кольцо | 1 |
| 21 | 4187329 | Уплотнительное кольцо | 3 |
| 22 | 4508805 | Уплотнительное кольцо | 4 |
| 25 | 4610222 | Хомут трубки | 4 |
| 26 | J901695 | Болт | 4 |
| 27 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
