Гидролинии рабочего оборудования (2.4m средний рукоять) — HITACHI ZX480LCK-3

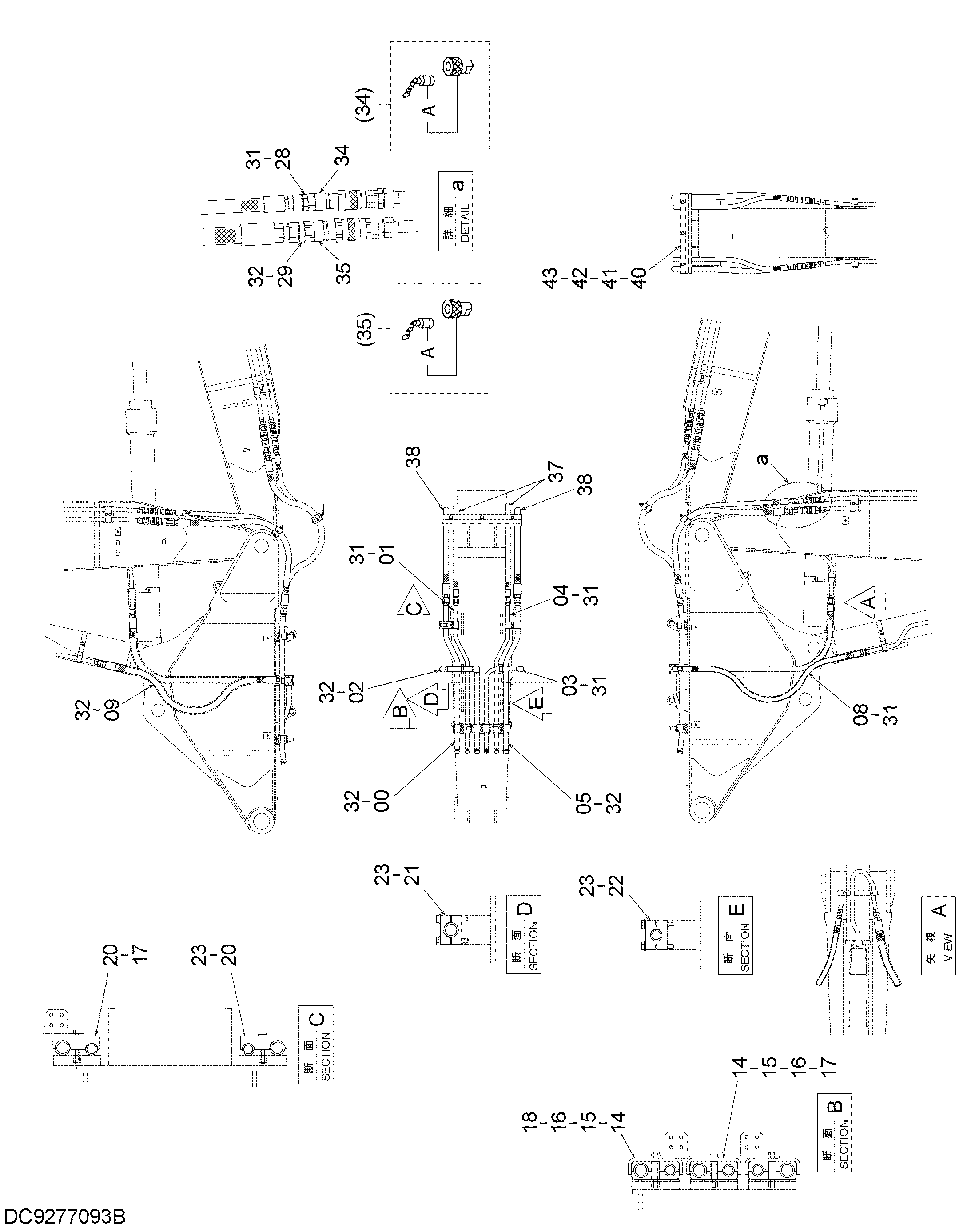

Заводская схема «Гидролинии рабочего оборудования (2.4m средний рукоять)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109073 | Трубка | 1 |
| 01 | 8109074 | Трубка | 1 |
| 02 | 8109075 | Трубка | 1 |
| 03 | 8109076 | Трубка | 1 |
| 04 | 8109077 | Трубка | 1 |
| 05 | 8109078 | Трубка | 1 |
| 08 | 4452263 | Шланг | 1 |
| 09 | 4482859 | Шланг | 1 |
| 14 | 4304481 | Хомут трубки | 3 |
| 15 | 4304482 | Хомут | 6 |
| 16 | 4304539 | Проставка | 6 |
| 17 | J271290 | Болт с шайбой | 4 |
| 17A | J901290 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J271295 | Болт с шайбой | 4 |
| 18A | J901295 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4249565 | Хомут трубки | 2 |
| 21 | 4334364 | Хомут трубки | 2 |
| 22 | 4334363 | Хомут трубки | 2 |
| 23 | J271285 | Болт с шайбой | 6 |
| 23A | J901285 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 28 | 4189535 | Адаптер | 2 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 4316041 | Адаптер | 2 |
| 29A | 970860 | Уплотнительное кольцо | 1 |
| 31 | 4187328 | Уплотнительное кольцо | 9 |
| 32 | 4187329 | Уплотнительное кольцо | 9 |
| 34 | 4665538 | Самоуплотняющееся соединение | 2 |
| 34A | 4715747 | Колпачок | 1 |
| 35 | 4665540 | Самоуплотняющееся соединение | 2 |
| 35A | 4719674 | Колпачок | 1 |
| 37 | 4650194 | Шланг | 2 |
| 38 | 4650195 | Шланг | 2 |
| 40 | 3114350 | Хомут шланга | 2 |
| 41 | J901202 | Болт | 3 |
| 42 | J950012 | Гайка | 6 |
| 43 | 449490 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
