Нижняя защита (6mm) — HITACHI ZX480LCK-3

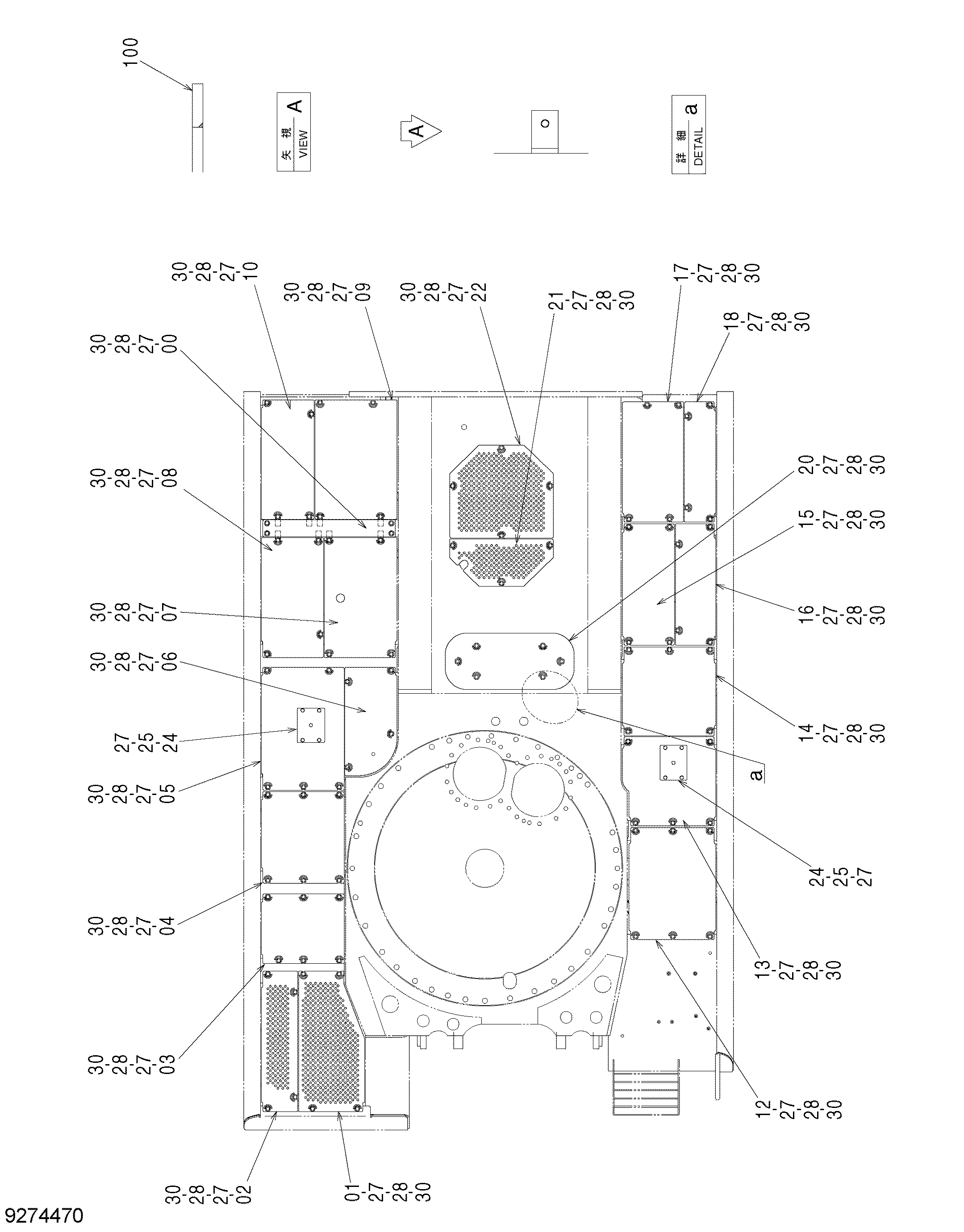

Заводская схема «Нижняя защита (6mm)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758031 | Крышка | 1 |
| 01 | 8107913 | Крышка | 1 |
| 02 | 8108087 | Крышка | 1 |
| 03 | 8108088 | Крышка | 1 |
| 04 | 8108089 | Крышка | 1 |
| 05 | 8108081 | Крышка | 1 |
| 06 | 8108080 | Крышка | 1 |
| 07 | 8108068 | Крышка | 1 |
| 08 | 8108069 | Крышка | 1 |
| 09 | 8108070 | Крышка | 1 |
| 10 | 8108071 | Крышка | 1 |
| 12 | 8108072 | Крышка | 1 |
| 13 | 8108073 | Крышка | 1 |
| 14 | 8108074 | Крышка | 1 |
| 15 | 8108078 | Крышка | 1 |
| 16 | 8108067 | Крышка | 1 |
| 17 | 8108066 | Крышка | 1 |
| 18 | 8108065 | Крышка | 1 |
| 20 | 8108075 | Крышка | 1 |
| 21 | 8108076 | Крышка | 1 |
| 22 | 8108077 | Крышка | 1 |
| 24 | 4360250 | Крышка | 2 |
| 25 | J901225 | Болт | 8 |
| 27 | A590912 | Пружинная шайба | 103 |
| 28 | 449490 | Плоская шайба | 95 |
| 30 | J901240 | Болт | 95 |
| 100 | 4639526 | Седло винта | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
