Шланг защита от разрыва клапан трубопроводы (основной)(удлинённый вылет демонтажный передний)(1) — HITACHI ZX480LCK-3

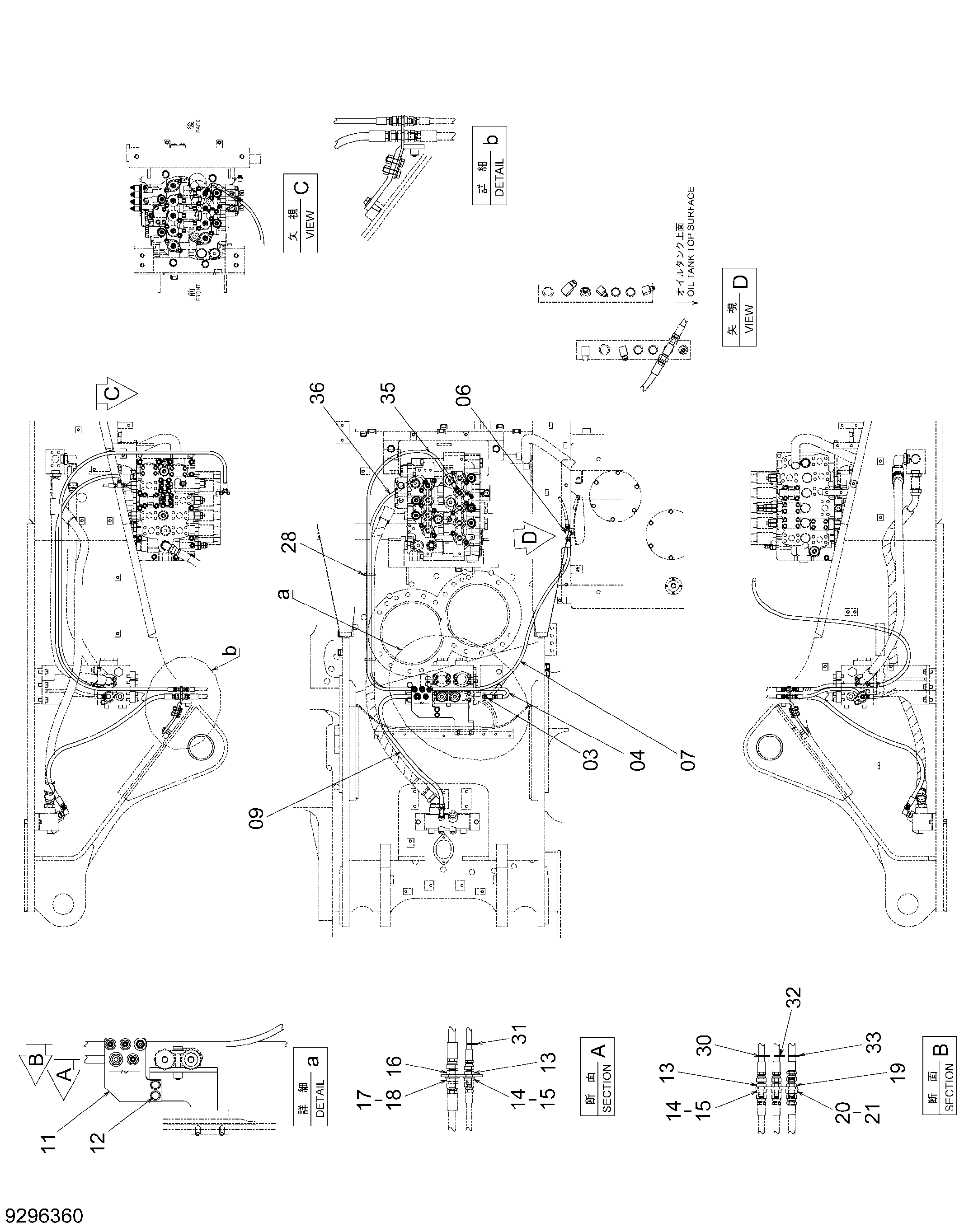

Заводская схема «Шланг защита от разрыва клапан трубопроводы (основной)(удлинённый вылет демонтажный передний)(1)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A852433 | Тройник | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 9297373 | Шланг в сборе | 1 |
| 04A | 4693123 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 4 |
| 06 | 4226388 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9300604 | Шланг в сборе | 1 |
| 07A | 4697504 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 8 |
| 09 | 9297374 | Шланг в сборе | 1 |
| 09A | 4693124 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 6 |
| 11 | 4697497 | Кронштейн | 1 |
| 12 | J271240 | Болт с шайбой | 2 |
| 12A | J901240 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4202532 | Адаптер | 3 |
| 14 | A590116 | Плоская шайба | 3 |
| 15 | 4202531 | Гайка | 3 |
| 16 | 4315207 | Адаптер | 1 |
| 17 | A590120 | Плоская шайба | 1 |
| 18 | 4316589 | Гайка | 1 |
| 19 | 4200810 | Адаптер | 1 |
| 20 | A590118 | Плоская шайба | 1 |
| 21 | 4200812 | Гайка | 1 |
| 28 | 4121859 | Ленточный зажим | 10 |
| 30 | 4629640 | Ленточный зажим | 1 |
| 31 | 4629642 | Ленточный зажим | 1 |
| 32 | 4629641 | Ленточный зажим | 1 |
| 33 | 4629639 | Ленточный зажим | 1 |
| 35 | 9297372 | Шланг в сборе | 1 |
| 35A | 4693122 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 8 |
| 36 | 9301802 | Шланг в сборе | 1 |
| 36A | 4699012 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
