Дополнительный. шестерня насос трубопроводы (30L/min)(правый дренажные трубопроводы) — HITACHI ZX480LCK-3

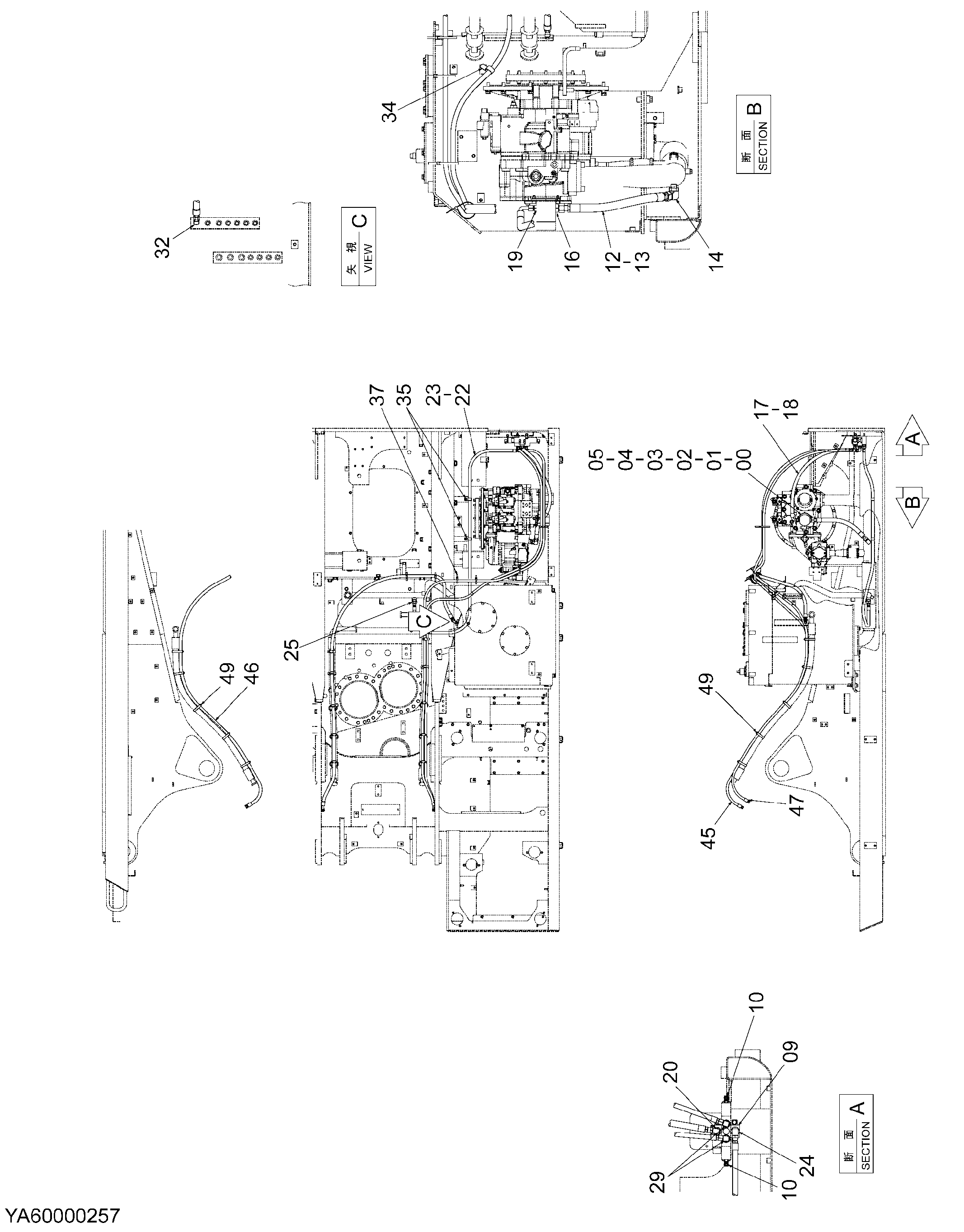

Заводская схема «Дополнительный. шестерня насос трубопроводы (30L/min)(правый дренажные трубопроводы)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4663482 | Адаптер | 1 |
| 00A | 0288704 | Стопорное кольцо | 1 |
| 01 | 4663481 | Шестерённый насос | 1 |
| 02 | J781025 | Болт с внутренним шестигранником | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | A811085 | Уплотнительное кольцо | 1 |
| 09 | J781035 | Болт с внутренним шестигранником | 3 |
| 10 | A852323 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4316023 | Шланг | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | A853366 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | A853186 | Адаптер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4623658 | Шланг | 1 |
| 18 | 4138938 | Уплотнительное кольцо | 2 |
| 19 | A853144 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A853344 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4311815 | Шланг | 1 |
| 23 | 4138938 | Уплотнительное кольцо | 2 |
| 24 | A853364 | Угловой штуцер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A853164 | Адаптер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | A852343 | Угловой штуцер | 2 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | A852234 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4190282 | Зажим | 1 |
| 35 | 4190264 | Зажим | 2 |
| 37 | 4121859 | Ленточный зажим | 15 |
| 45 | 4713731 | Шланг | 1 |
| 46 | 4713732 | Шланг | 1 |
| 47 | 4710440 | Шланг | 1 |
| 49 | 4507512 | Хомут шланга | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
