Гидролинии рабочего оборудования (4.1m нижний стрела) — HITACHI ZX480LCK-3

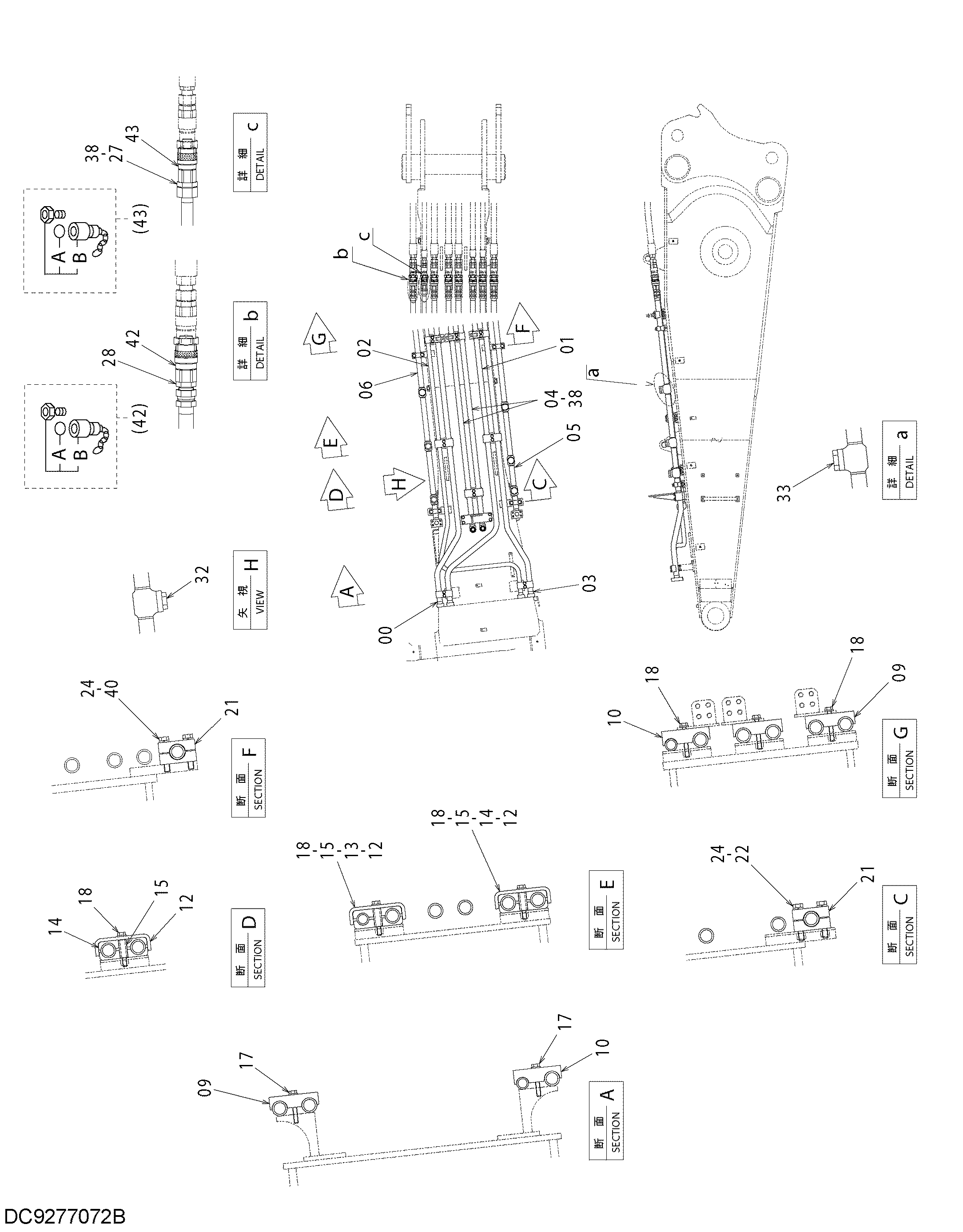

Заводская схема «Гидролинии рабочего оборудования (4.1m нижний стрела)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108575 | Трубка | 1 |
| 01 | 8108576 | Трубка | 1 |
| 02 | 8108577 | Трубка | 1 |
| 03 | 8108578 | Трубка | 1 |
| 04 | 9767545 | Трубка | 2 |
| 05 | 8108579 | Трубка | 1 |
| 06 | 8108580 | Трубка | 1 |
| 09 | 4205816 | Хомут трубки | 3 |
| 10 | 4249565 | Хомут трубки | 2 |
| 12 | 4304481 | Хомут трубки | 3 |
| 13 | 4304482 | Хомут | 2 |
| 14 | 4337125 | Хомут | 4 |
| 15 | 4304539 | Проставка | 6 |
| 17 | J271285 | Болт с шайбой | 4 |
| 17A | J901285 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J271290 | Болт с шайбой | 12 |
| 18A | J901290 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 21 | 4610222 | Хомут трубки | 8 |
| 22 | J901695 | Болт | 4 |
| 24 | A590916 | Пружинная шайба | 8 |
| 27 | 4207425 | Адаптер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4042035 | Адаптер | 7 |
| 28A | 970860 | Уплотнительное кольцо | 1 |
| 32 | 4113926 | Пробка | 2 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4154693 | Пробка | 4 |
| 33A | 970860 | Уплотнительное кольцо | 1 |
| 38 | 4187329 | Уплотнительное кольцо | 3 |
| 40 | J901690 | Болт | 4 |
| 42 | 4665541 | Самоуплотняющееся соединение | 7 |
| 42A | 4707791 | Уплотнительное кольцо | 1 |
| 42B | 4719675 | Колпачок | 1 |
| 43 | 4665539 | Самоуплотняющееся соединение | 1 |
| 43A | 4707790 | Уплотнительное кольцо | 1 |
| 43B | 4715748 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
