Орошение трубопроводы (3.4m K рукоять)(2P-BOOM, экскаватор) — HITACHI ZX480LCK-3

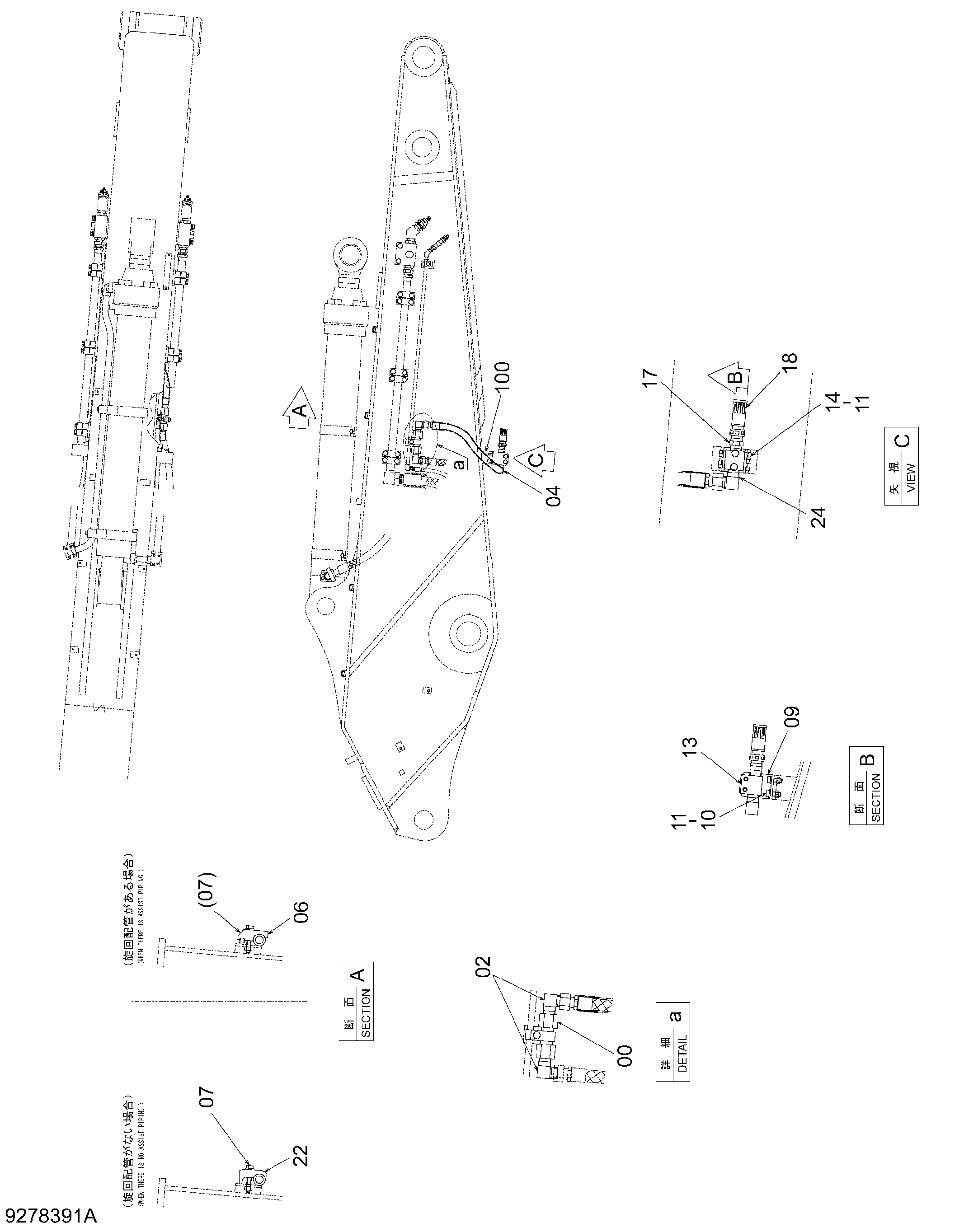

Заводская схема «Орошение трубопроводы (3.4m K рукоять)(2P-BOOM, экскаватор)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 1 |
| 02 | 94-1405 | Угловой штуцер | 2 |
| 04 | 4619924 | Шланг | 1 |
| 06 | 4619468 | Хомут трубки | 1 |
| 07 | J271270 | Болт с шайбой | 1 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 8092688 | Кронштейн | 1 |
| 10 | J901235 | Болт | 2 |
| 11 | A590912 | Пружинная шайба | 6 |
| 13 | 4615170 | Блок | 1 |
| 14 | J901230 | Болт | 4 |
| 16 | 94-1505 | Угловой штуцер | 1 |
| 17 | 94-1705 | Адаптер | 1 |
| 18 | 4648124 | Форсунка | 1 |
| 22 | 4190127 | Хомут трубки | 1 |
| 100 | 9761060 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
