Поворот трубопроводы (8.0m рукоять)(удлинённый вылет демонтажный передний)[EU] — HITACHI ZX480LCK-3
Заводская схема «Поворот трубопроводы (8.0m рукоять)(удлинённый вылет демонтажный передний)[EU]» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

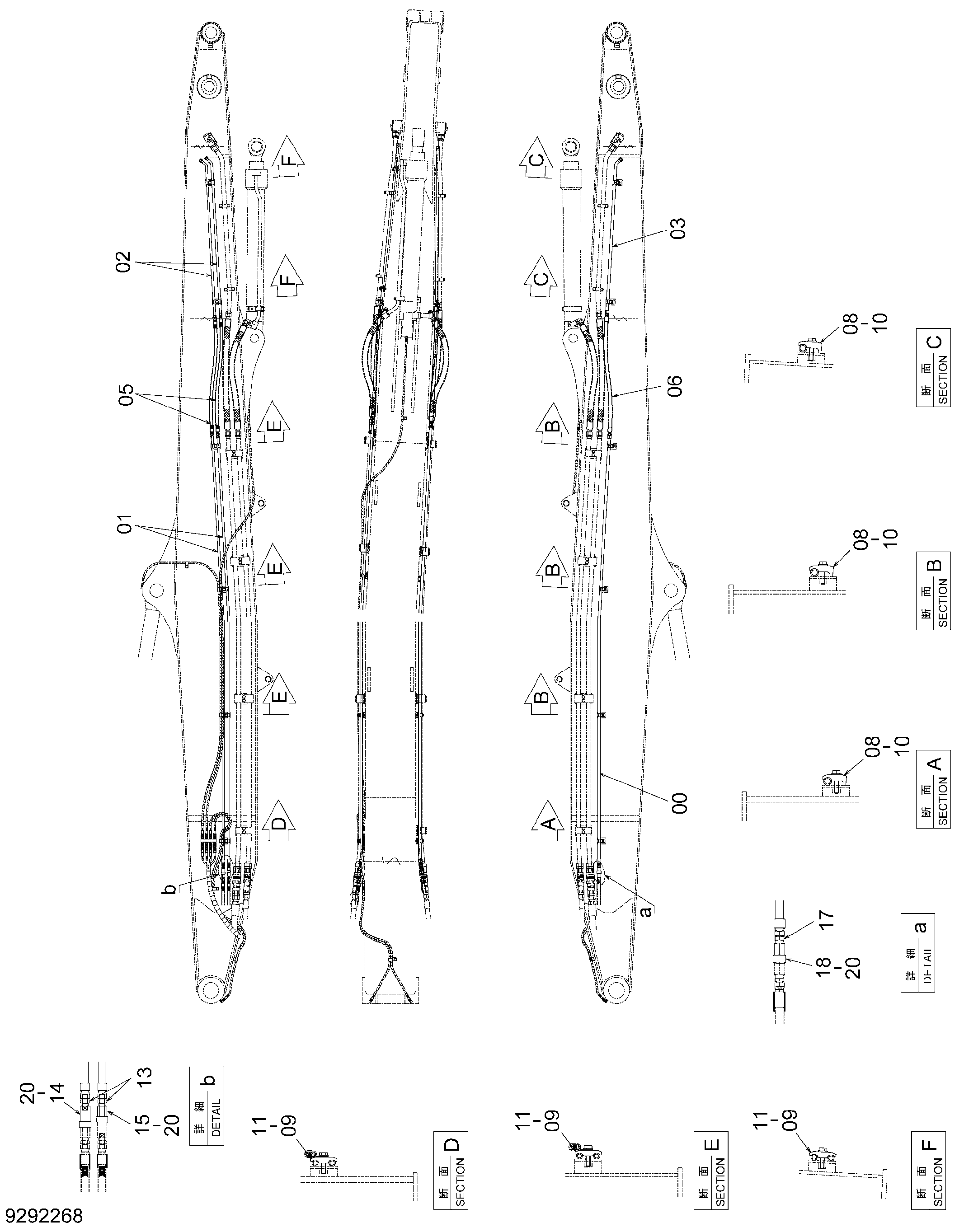

![Схема Поворот трубопроводы (8.0m рукоять)(удлинённый вылет демонтажный передний)[EU] HITACHI ZX480LCK-3](/catalog-drawings/06/06959bc8-6bc3-4b9f-8ee8-946580797fcd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114086 | Трубка | 1 |
| 01 | 8109160 | Трубка | 2 |
| 02 | 9769735 | Трубка | 2 |
| 03 | 9769730 | Трубка | 1 |
| 05 | 4646685 | Шланг | 2 |
| 06 | 4676026 | Шланг | 1 |
| 08 | 4190125 | Хомут трубки | 6 |
| 09 | 4189858 | Хомут трубки | 6 |
| 10 | J271255 | Болт с шайбой | 6 |
| 10A | J901255 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271250 | Болт с шайбой | 6 |
| 11A | J901250 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4154652 | Адаптер | 2 |
| 14 | 4166236 | Самоуплотняющееся соединение | 1 |
| 15 | 4166109 | Самоуплотняющееся соединение | 1 |
| 17 | 4154653 | Адаптер | 1 |
| 18 | 4166235 | Самоуплотняющееся соединение | 1 |
| 18A | YA00013963 | Пылезащитный колпачок | 1 |
| 20 | 4654945 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
