Гидроцилиндр рукояти трубопроводы (с шланг защита от разрыва клапан)(2P-BOOM)[EU] — HITACHI ZX480LCK-3
Заводская схема «Гидроцилиндр рукояти трубопроводы (с шланг защита от разрыва клапан)(2P-BOOM)[EU]» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

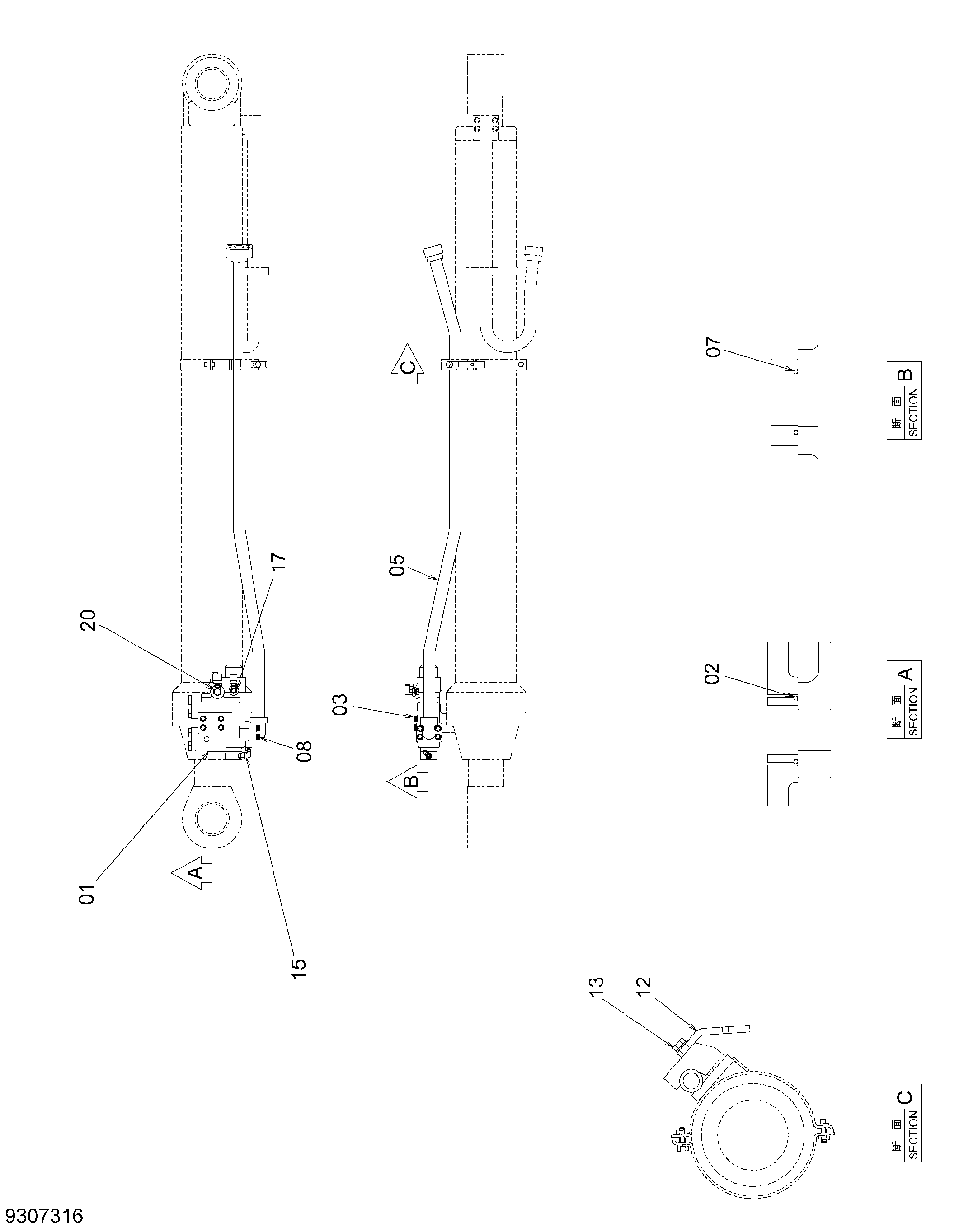

![Схема Гидроцилиндр рукояти трубопроводы (с шланг защита от разрыва клапан)(2P-BOOM)[EU] HITACHI ZX480LCK-3](/catalog-drawings/57/57fa77b9-5911-4d50-bcd0-20c54bdcb315.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4656649 | Удерживающий клапан | 1 |
| 02 | A811045 | Уплотнительное кольцо | 1 |
| 03 | M341400 | Болт с внутренним шестигранником | 4 |
| 05 | 4623478 | Трубка | 1 |
| 07 | 955612 | Уплотнительное кольцо | 1 |
| 08 | M341445 | Болт с внутренним шестигранником | 4 |
| 12 | 4253321 | Кронштейн | 1 |
| 13 | J901400 | Болт | 1 |
| 15 | A852333 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4037761 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4353073 | Угловой штуцер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
