Поворот трубопроводы (3.4m K рукоять)(2P-BOOM, экскаватор)[EU] — HITACHI ZX480LCK-3
Заводская схема «Поворот трубопроводы (3.4m K рукоять)(2P-BOOM, экскаватор)[EU]» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

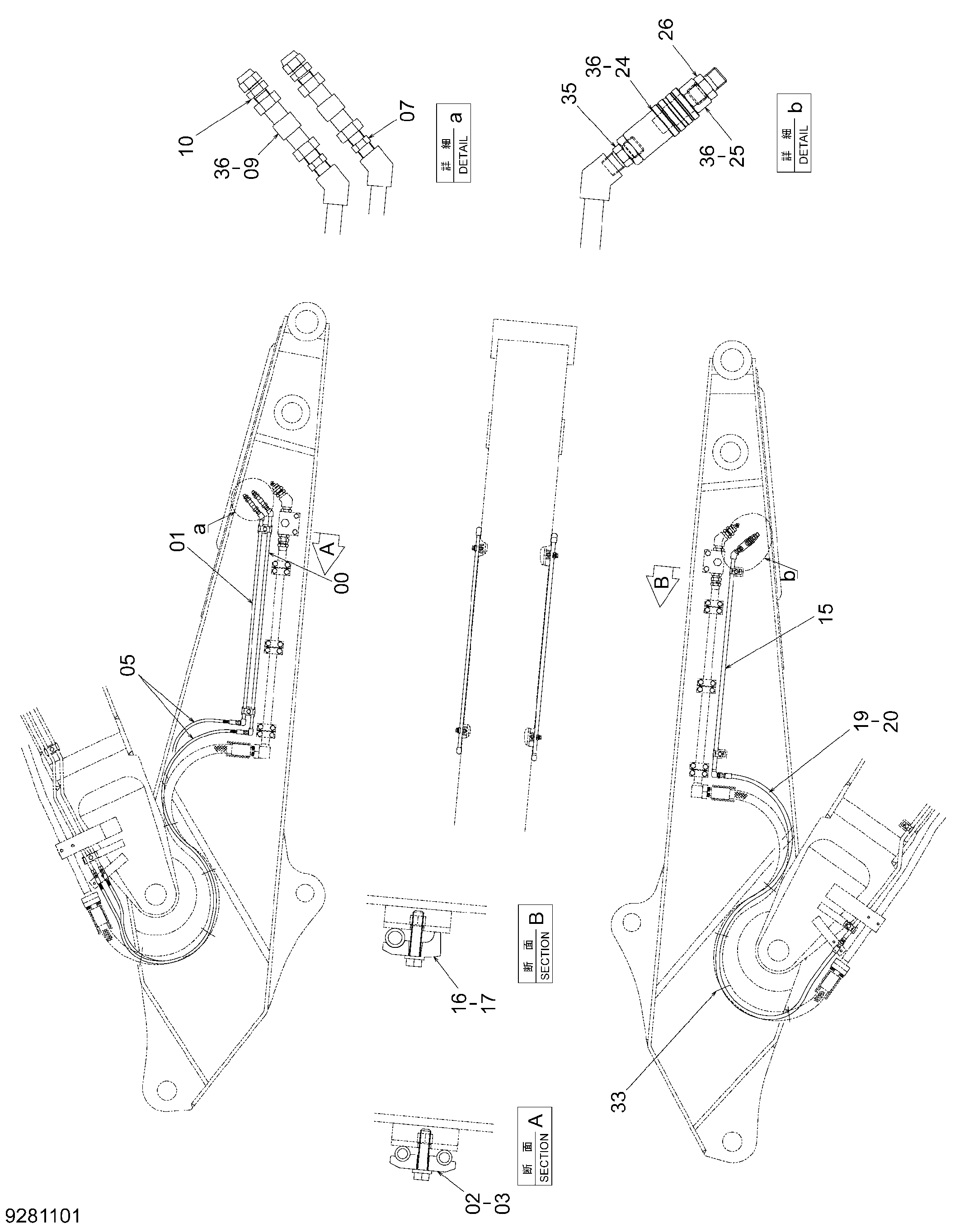

![Схема Поворот трубопроводы (3.4m K рукоять)(2P-BOOM, экскаватор)[EU] HITACHI ZX480LCK-3](/catalog-drawings/aa/aa62a598-e48b-4c69-b1e7-b4f956253d6b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9752935 | Трубка | 1 |
| 01 | 9752902 | Трубка | 1 |
| 02 | 4189858 | Хомут трубки | 2 |
| 03 | J271250 | Болт с шайбой | 2 |
| 03A | J901250 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4613756 | Шланг | 2 |
| 07 | 94-1702 | Адаптер | 2 |
| 09 | 4059552 | Самоуплотняющееся соединение | 2 |
| 09A | 4644532 | Пылезащитный колпачок | 1 |
| 09B | 4644533 | Пылезащитный колпачок | 1 |
| 10 | 94-1302 | Адаптер | 2 |
| 15 | 8110617 | Трубка | 1 |
| 16 | 4190125 | Хомут трубки | 2 |
| 17 | J271255 | Болт с шайбой | 2 |
| 17A | J901255 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4624612 | Шланг | 1 |
| 20 | 4138938 | Уплотнительное кольцо | 2 |
| 24 | 4455878 | Самоуплотняющееся соединение | 1 |
| 24A | YA00013695 | Пылезащитный колпачок | 1 |
| 25 | 4455879 | Самоуплотняющееся соединение | 1 |
| 26 | 4042032 | Адаптер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 4 |
| 33 | 4449247 | Хомут шланга | 10 |
| 35 | 4234652 | Адаптер | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4654945 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
