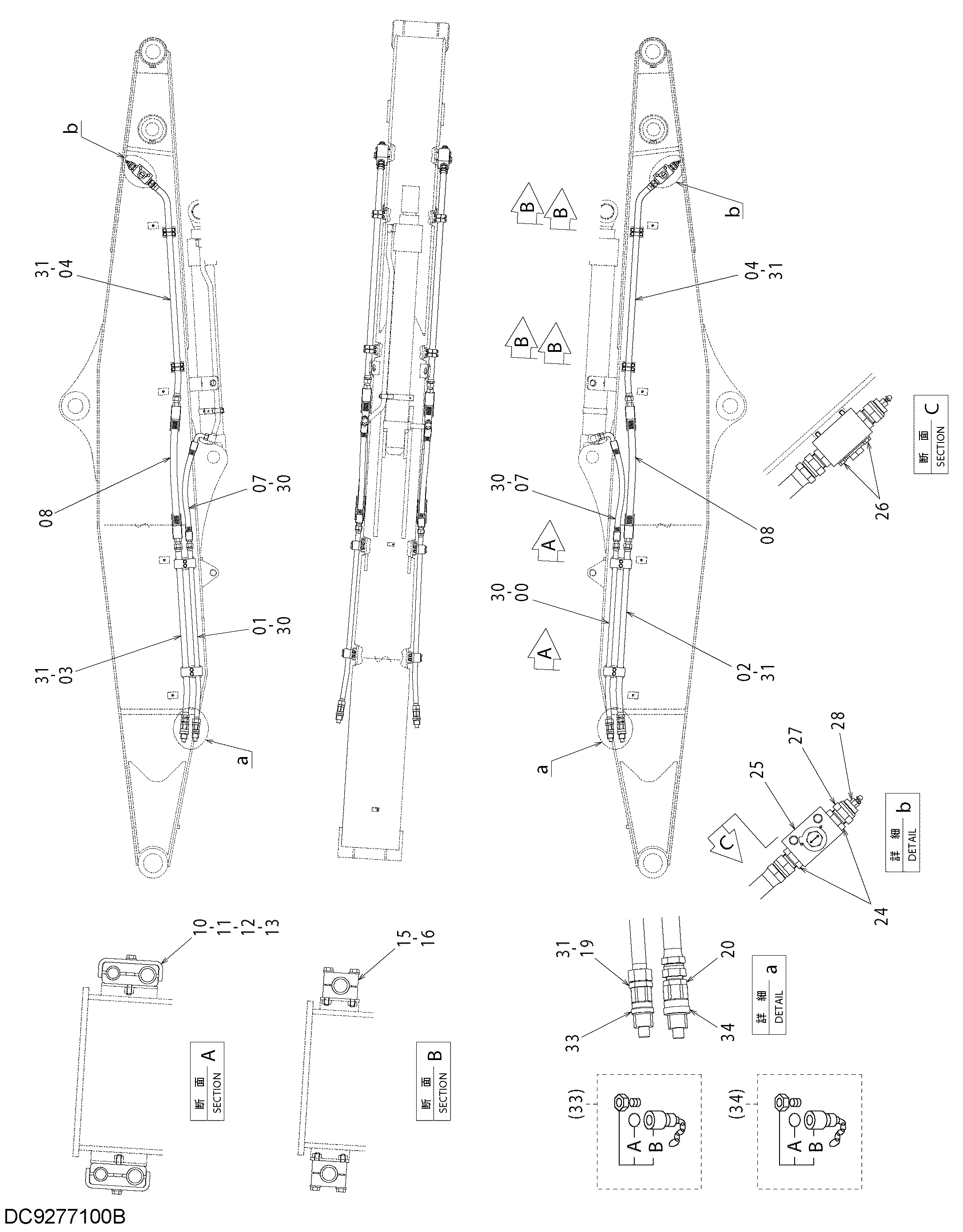

Гидролинии рабочего оборудования (6.0m рукоять)(монстер) — HITACHI ZX480LCK-3
Заводская схема «Гидролинии рабочего оборудования (6.0m рукоять)(монстер)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108688 | Трубка | 1 |
| 01 | 8108689 | Трубка | 1 |
| 02 | 8108690 | Трубка | 1 |
| 03 | 8108691 | Трубка | 1 |
| 04 | 9767560 | Трубка | 2 |
| 07 | 4612856 | Шланг | 2 |
| 08 | 4669114 | Шланг | 2 |
| 10 | 4304481 | Хомут трубки | 4 |
| 11 | 4304482 | Хомут | 8 |
| 12 | 4304539 | Проставка | 8 |
| 13 | J271290 | Болт с шайбой | 8 |
| 13A | J901290 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4334364 | Хомут трубки | 16 |
| 16 | J271285 | Болт с шайбой | 16 |
| 16A | J901285 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 19 | 4207425 | Адаптер | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4042035 | Адаптер | 2 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 24 | 4042035 | Адаптер | 4 |
| 24A | 970860 | Уплотнительное кольцо | 1 |
| 25 | 4475437 | Запорный клапан | 2 |
| 26 | J271095 | Болт с шайбой | 4 |
| 26A | J901095 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4437280 | Колпачок | 2 |
| 28 | 4381187 | Воздушный клапан | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4187328 | Уплотнительное кольцо | 4 |
| 31 | 4187329 | Уплотнительное кольцо | 6 |
| 33 | 4665539 | Самоуплотняющееся соединение | 2 |
| 33A | 4707790 | Уплотнительное кольцо | 1 |
| 33B | 4715748 | Колпачок | 1 |
| 34 | 4665541 | Самоуплотняющееся соединение | 2 |
| 34A | 4707791 | Уплотнительное кольцо | 1 |
| 34B | 4719675 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
