Гидроцилиндр рукояти трубопроводы (с шланг защита от разрыва клапан)(удлинённый вылет демонтажный передний)[EU] — HITACHI ZX480LCK-3
Заводская схема «Гидроцилиндр рукояти трубопроводы (с шланг защита от разрыва клапан)(удлинённый вылет демонтажный передний)[EU]» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

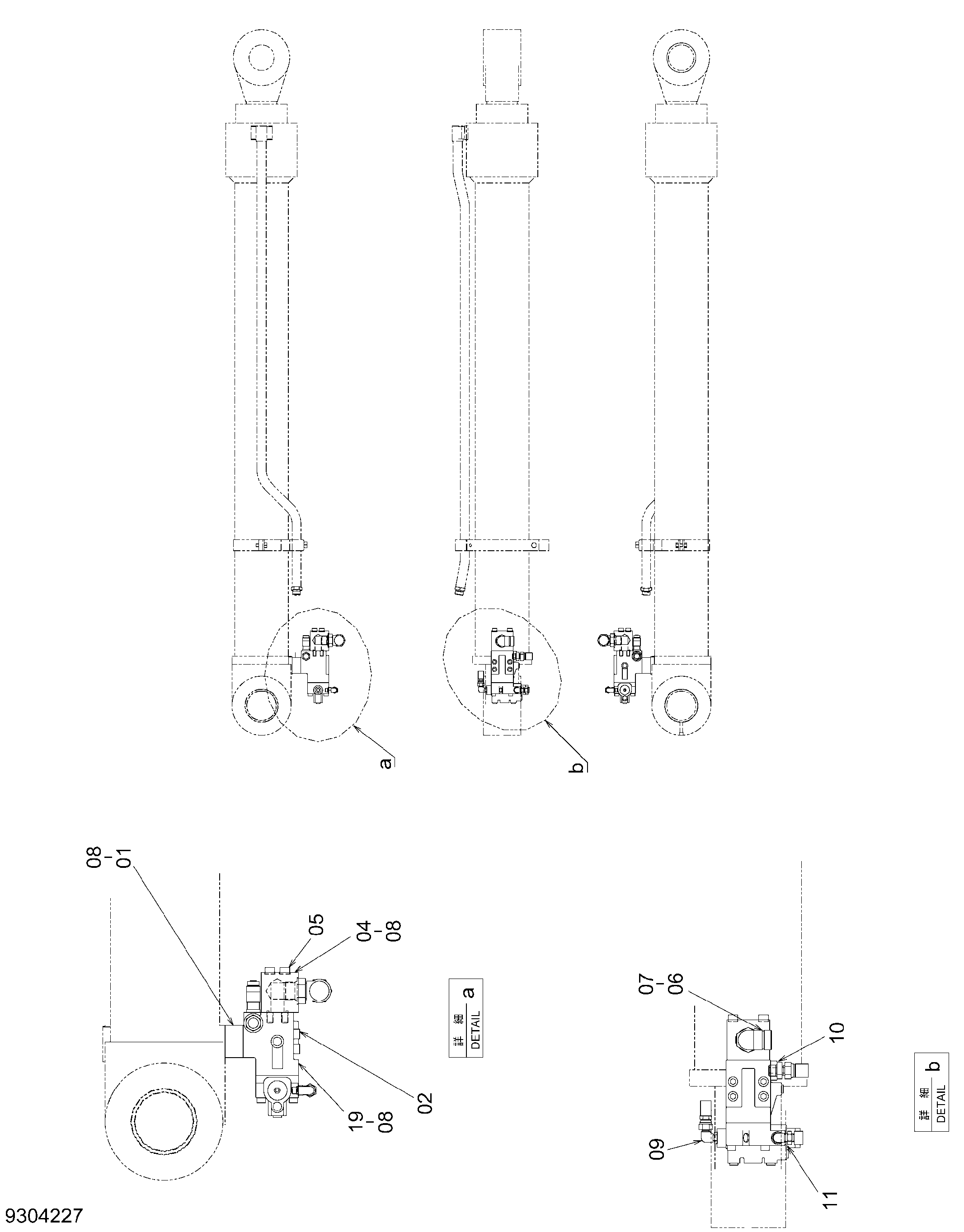

![Схема Гидроцилиндр рукояти трубопроводы (с шланг защита от разрыва клапан)(удлинённый вылет демонтажный передний)[EU] HITACHI ZX480LCK-3](/catalog-drawings/43/4393d509-b1cd-407e-a03e-04bff1c637d9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4689059 | Фланец | 1 |
| 02 | M341203 | Болт с внутренним шестигранником | 4 |
| 04 | 3114914 | Блок | 1 |
| 05 | M341290 | Болт с внутренним шестигранником | 4 |
| 06 | A853380 | Угловой штуцер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4187329 | Уплотнительное кольцо | 1 |
| 08 | A811035 | Уплотнительное кольцо | 3 |
| 09 | A852323 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852144 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4133249 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4713573 | Удерживающий клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
