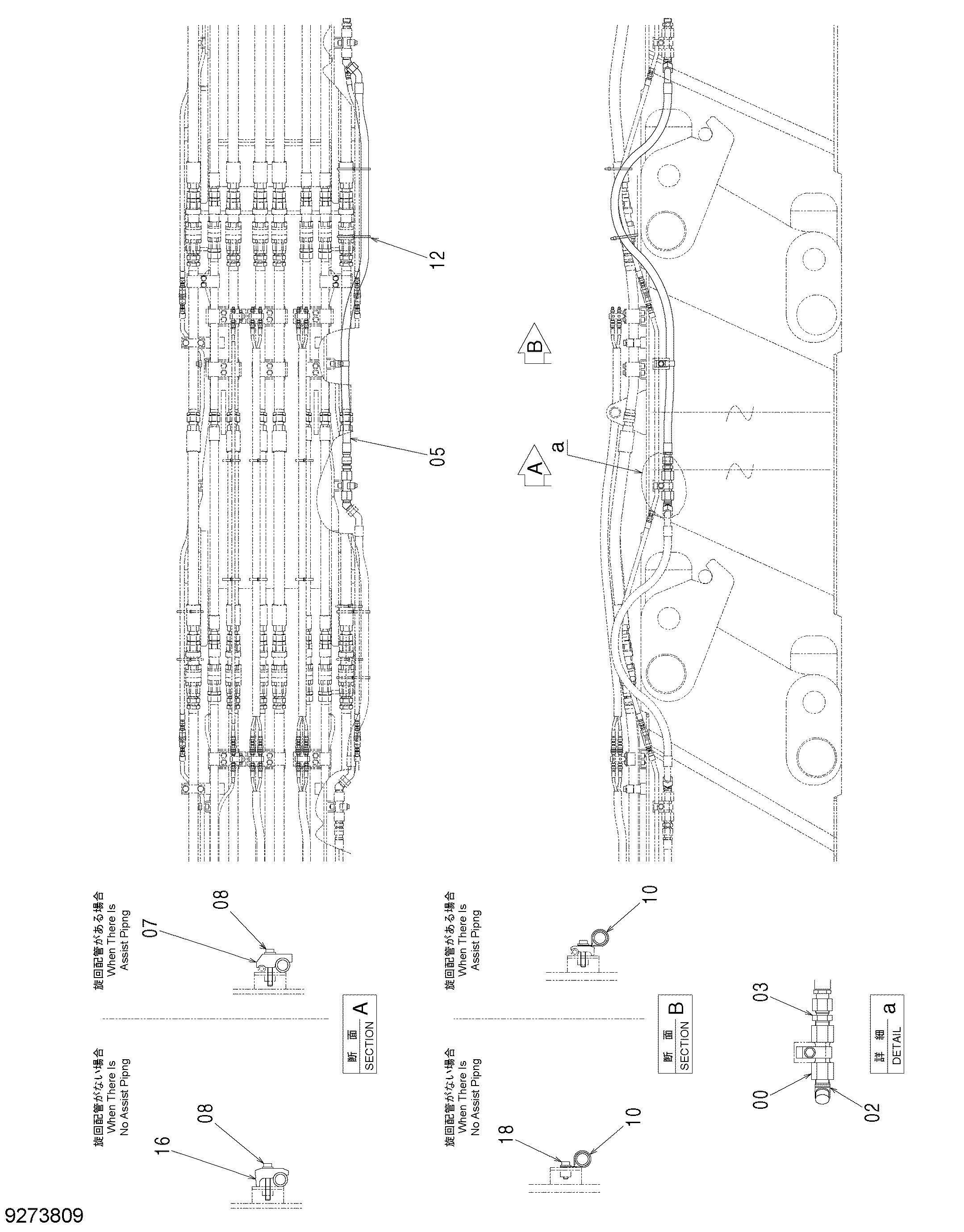

Орошение трубопроводы (2.0m вставка стрела) — HITACHI ZX480LCK-3
Заводская схема «Орошение трубопроводы (2.0m вставка стрела)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 1 |
| 02 | 94-1505 | Угловой штуцер | 1 |
| 03 | 94-1305 | Адаптер | 1 |
| 05 | 4671600 | Шланг | 1 |
| 07 | 4619468 | Хомут трубки | 1 |
| 08 | J271280 | Болт с шайбой | 1 |
| 08A | J901280 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4190264 | Зажим | 1 |
| 12 | 4121859 | Ленточный зажим | 2 |
| 16 | 4190127 | Хомут трубки | 1 |
| 18 | J271230 | Болт с шайбой | 1 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
