Каталог запчастей HITACHI
Задний камера (сегментатионал противовес) — HITACHI ZX480LCK-3

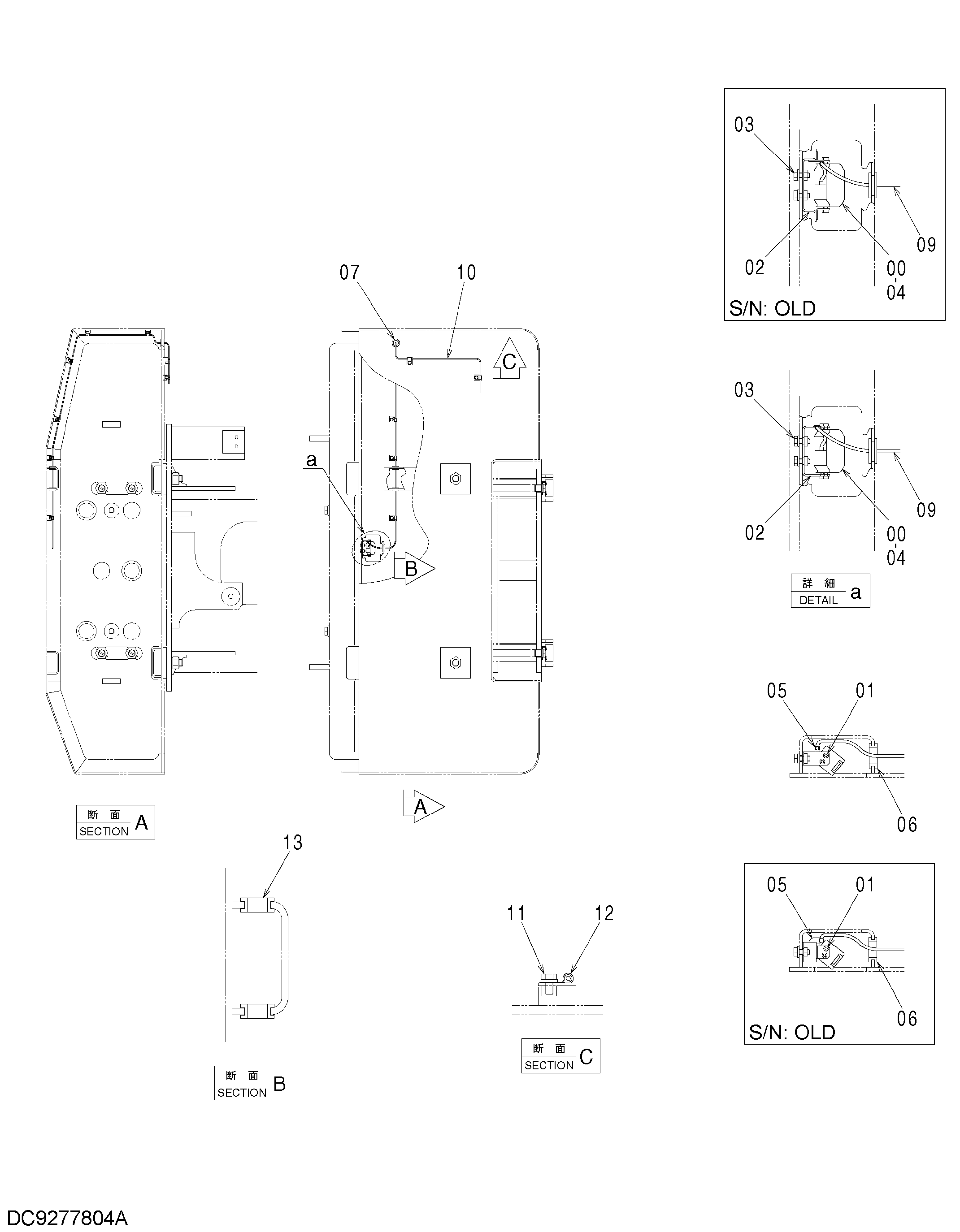

Заводская схема «Задний камера (сегментатионал противовес)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4642744 | Камера | 1 |
| 01 | J780610 замена: J780612 | Болт с внутренним шестигранником | 4 |
| 01 | J780612 | Болт с внутренним шестигранником | 4 |
| 02 | 8109109 замена: 8109109 | Кронштейн | 1 |
| 02 | YA40004437 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4055311 | Ленточный зажим | 1 |
| 05 | 4218657 | Зажим | 1 |
| 06 | 4312368 | Резиновая втулка | 1 |
| 07 | 4210661 | Резиновая втулка | 1 |
| 09 | 4655322 | Жгут проводов | 1 |
| 10 | 4667337 | Жгут проводов | 1 |
| 11 | J271020 замена: J271020 | Болт с шайбой | 8 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 11 | J271025 | Болт с шайбой | 8 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4190261 | Зажим | 8 |
| 13 | 4205136 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
