Средний гидроцилиндр рукояти — HITACHI ZX480LCK-3

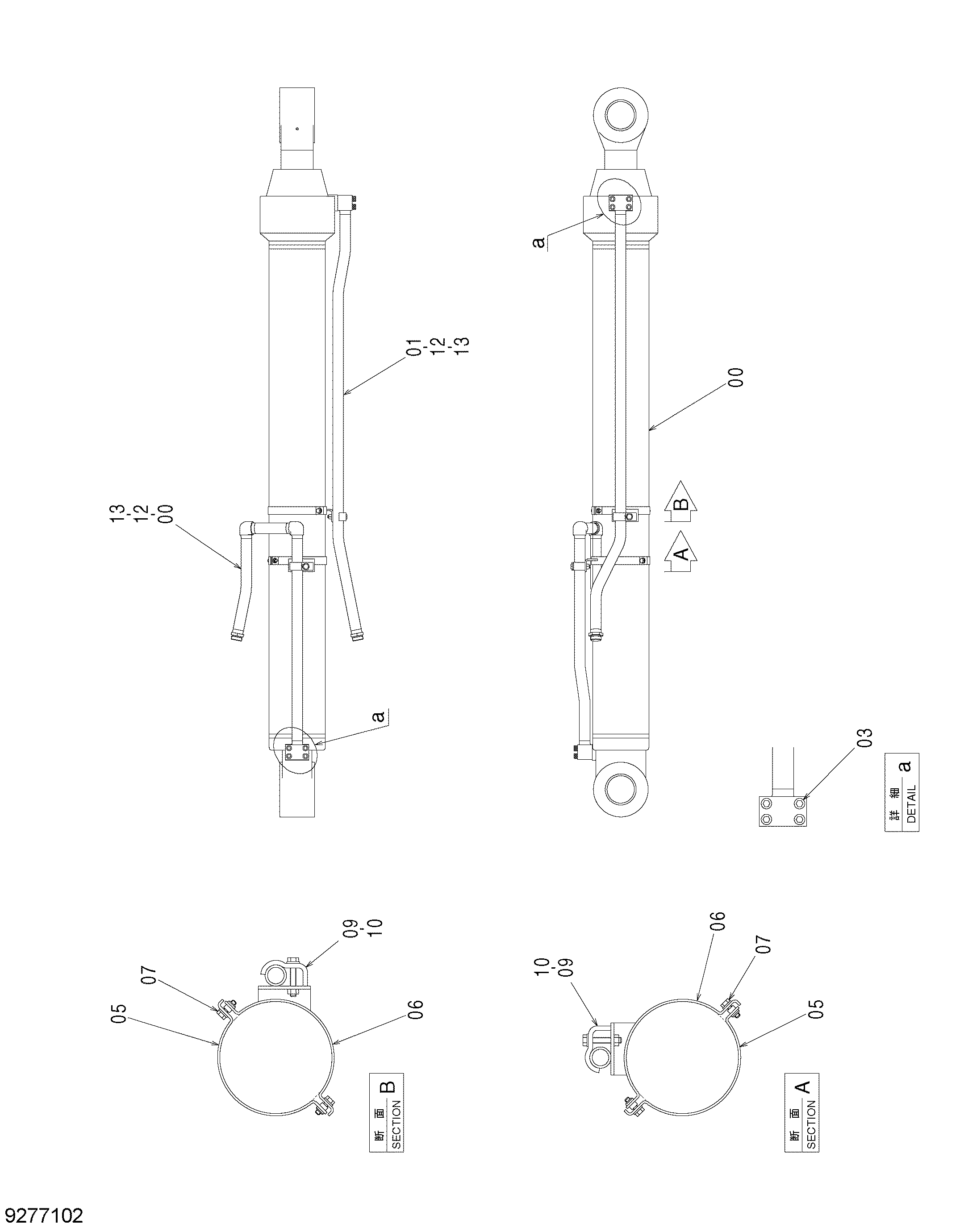

Заводская схема «Средний гидроцилиндр рукояти» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4637753 | Гидроцилиндр рукояти | 1 |
| 02 | 8109083 | Трубка | 1 |
| 03 | 8109084 | Трубка | 1 |
| 05 | M341480 | Болт с внутренним шестигранником | 8 |
| 07 | 8109085 | Хомут | 2 |
| 08 | 8109086 | Хомут | 2 |
| 09 | J271035 | Болт с шайбой | 4 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4053698 | Хомут трубки | 2 |
| 12 | J271270 | Болт с шайбой | 2 |
| 12A | J901270 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 2 |
| 15 | 4508805 | Уплотнительное кольцо | 2 |
| 17 | 4188140 | Гайка | 2 |
| 18 | 4189096 | Колпачок | 2 |
| 19 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
