Шланг защита от разрыва клапан трубопроводы (3.9m верхний стрела)(экскаватор)[EU] — HITACHI ZX480LCK-3

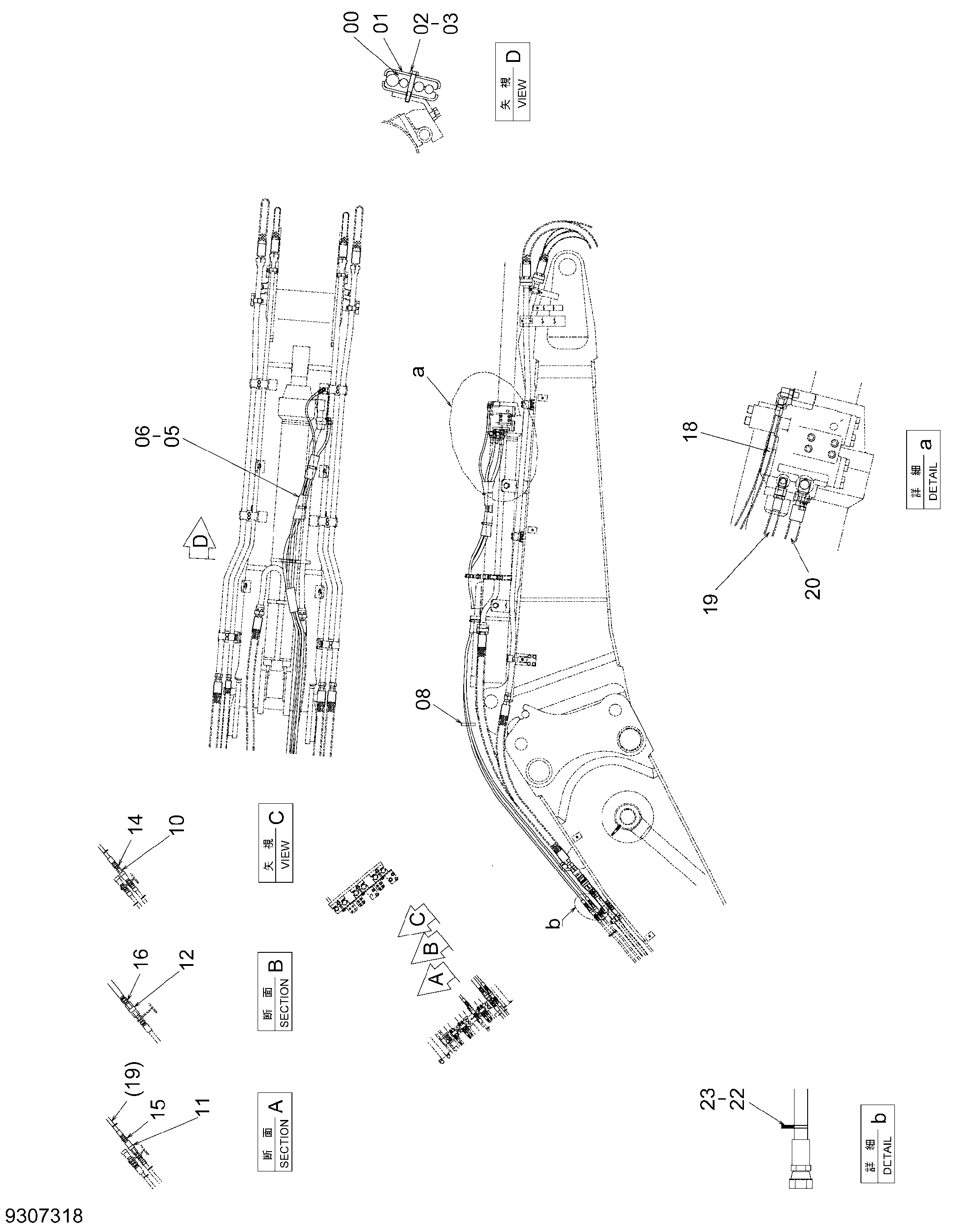

Заводская схема «Шланг защита от разрыва клапан трубопроводы (3.9m верхний стрела)(экскаватор)[EU]» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Шланг защита от разрыва клапан трубопроводы (3.9m верхний стрела)(экскаватор)[EU] HITACHI ZX480LCK-3](/catalog-drawings/5b/5b0a57b9-e3f2-4aa7-9309-7d8908b87eec.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335756 | Хомут шланга | 2 |
| 01 | 4335755 | Хомут | 2 |
| 02 | A590412 | Шайба тонгуед | 1 |
| 03 | J901270 | Болт | 1 |
| 05 | 4155962 | Резиновая прокладка | 3 |
| 06 | 4351924 | Хомут шланга | 3 |
| 08 | 4121859 | Ленточный зажим | 8 |
| 10 | 4166109 | Самоуплотняющееся соединение | 1 |
| 11 | 4166236 | Самоуплотняющееся соединение | 1 |
| 12 | 4166235 | Самоуплотняющееся соединение | 1 |
| 12A | YA00013963 | Пылезащитный колпачок | 1 |
| 14 | 4154652 | Адаптер | 1 |
| 15 | 94-1302 | Адаптер | 1 |
| 16 | 4154653 | Адаптер | 1 |
| 18 | 4711583 | Шланг | 1 |
| 19 | 4711584 | Шланг | 1 |
| 20 | 4711585 | Шланг | 1 |
| 22 | 4629641 | Ленточный зажим | 2 |
| 23 | 4629639 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
