Трубопроводы системы смазки (8.0m рукоять)(удлинённый вылет демонтажный передний) — HITACHI ZX480LCK-3

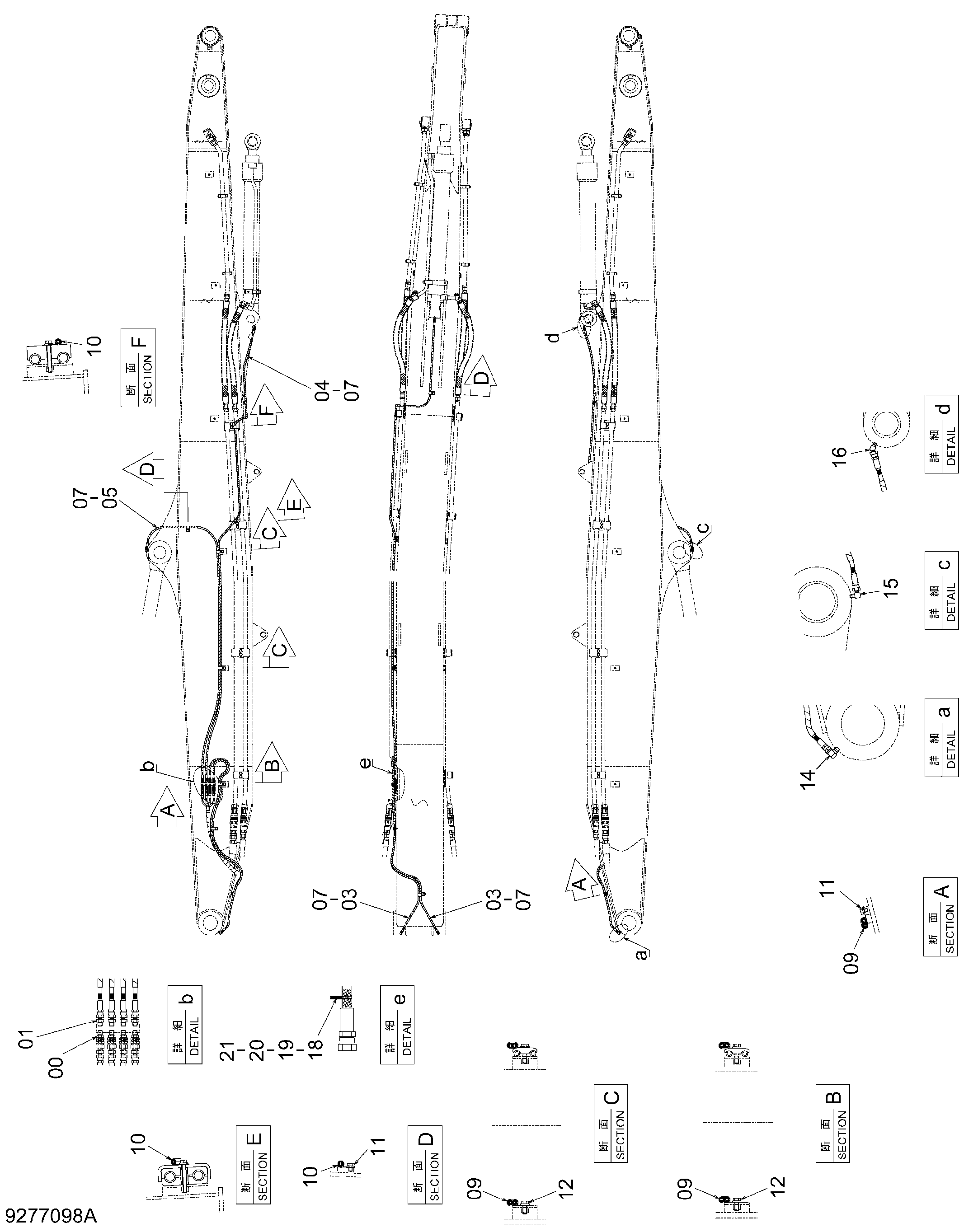

Заводская схема «Трубопроводы системы смазки (8.0m рукоять)(удлинённый вылет демонтажный передний)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613332 | Самоуплотняющееся соединение | 4 |
| 00A | YA00013692 | Пылезащитный колпачок | 1 |
| 01 | 4154651 | Адаптер | 4 |
| 03 | 4669115 | Шланг | 2 |
| 04 | 4633204 | Шланг | 1 |
| 05 | 4605049 | Шланг | 1 |
| 07 | 4327293 | Защитный кожух | 20 |
| 09 | 4190292 | Зажим | 5 |
| 10 | 4190275 | Зажим | 4 |
| 11 | J271016 | Болт с шайбой | 4 |
| 11A | J901016 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271230 | Болт с шайбой | 3 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4154656 | Угловой штуцер | 2 |
| 15 | 4256211 | Угловой штуцер | 1 |
| 16 | 4298745 | Угловой штуцер | 1 |
| 18 | 4629639 | Ленточный зажим | 2 |
| 19 | 4629640 | Ленточный зажим | 2 |
| 20 | 4629641 | Ленточный зажим | 2 |
| 21 | 4629642 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
