Тяга детали (гусеничная рама) — HITACHI ZX480LCK-3

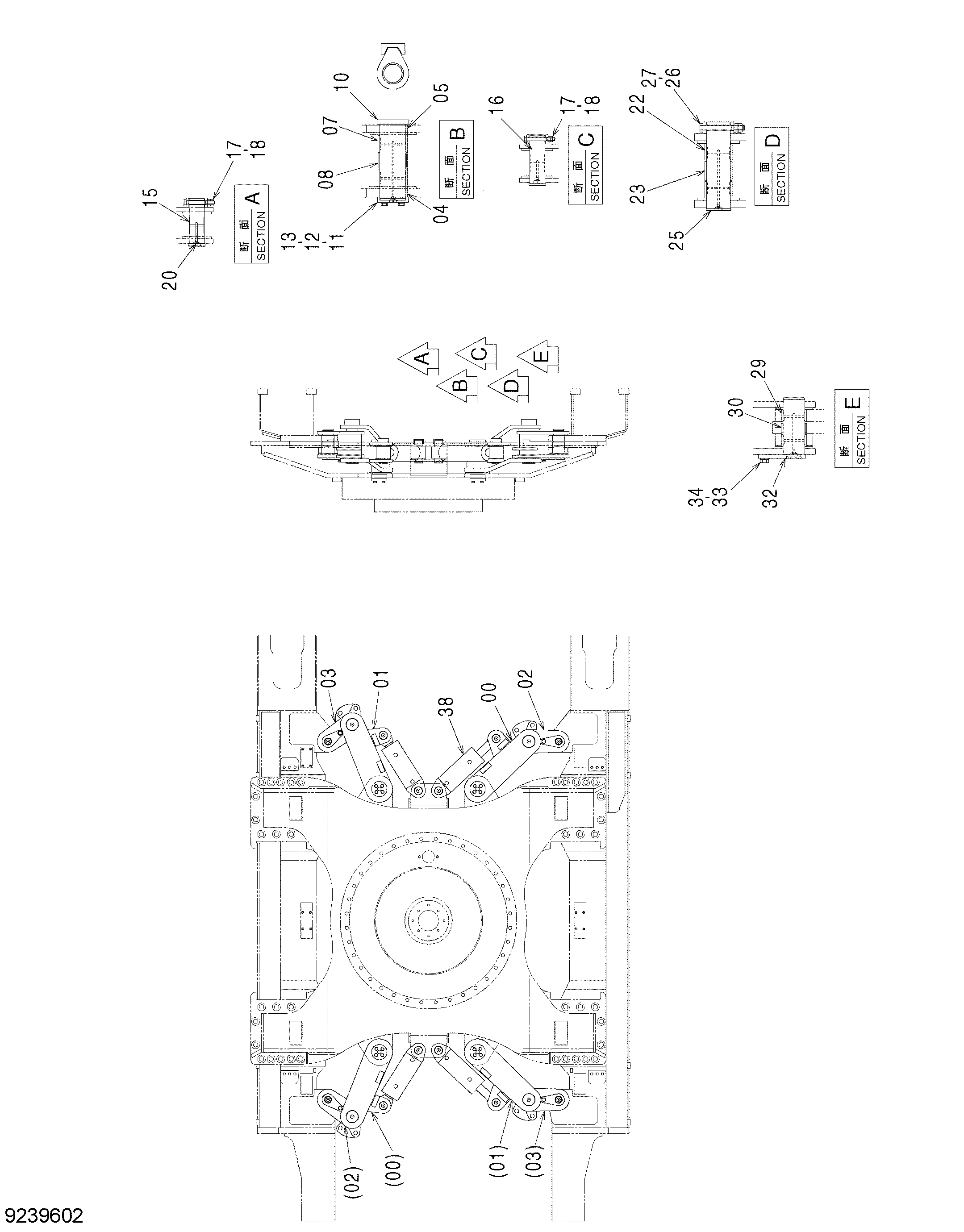

Заводская схема «Тяга детали (гусеничная рама)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096042 | Тяга | 2 |
| 01 | 8096043 | Тяга | 2 |
| 02 | 7046158 | Тяга | 2 |
| 03 | 7046159 | Тяга | 2 |
| 04 | 4620369 | Втулка | 4 |
| 05 | 4620370 | Втулка | 4 |
| 07 | 4443884 | Втулка | 8 |
| 08 | 4620371 | Проставка | 4 |
| 10 | 8096045 | Палец | 4 |
| 11 | 4611356 | Ограничитель | 4 |
| 12 | J921635 | Болт | 16 |
| 13 | A590916 | Пружинная шайба | 16 |
| 15 | 3100567 | Палец | 4 |
| 16 | 3100568 | Палец | 4 |
| 17 | 4435123 | Стопорный палец | 8 |
| 18 | J950016 | Гайка | 16 |
| 20 | J75481 | Пресс-маслёнка | 16 |
| 22 | 4355877 | Втулка | 8 |
| 23 | 4620427 | Проставка | 4 |
| 25 | 3102332 | Палец | 4 |
| 26 | 4435128 | Стопорный палец | 8 |
| 27 | J950022 | Гайка | 16 |
| 29 | 4358100 | Втулка | 8 |
| 30 | 4620428 | Проставка | 4 |
| 32 | 8096044 | Палец | 4 |
| 33 | J922040 | Болт | 4 |
| 34 | J257220 | Пружинная шайба | 4 |
| 38 | 4637313 | Гидроцилиндр | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
