Гидроцилиндр стрелы (левый)(с шланг защита от разрыва клапан)[EU] — HITACHI ZX480LCK-3
Заводская схема «Гидроцилиндр стрелы (левый)(с шланг защита от разрыва клапан)[EU]» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

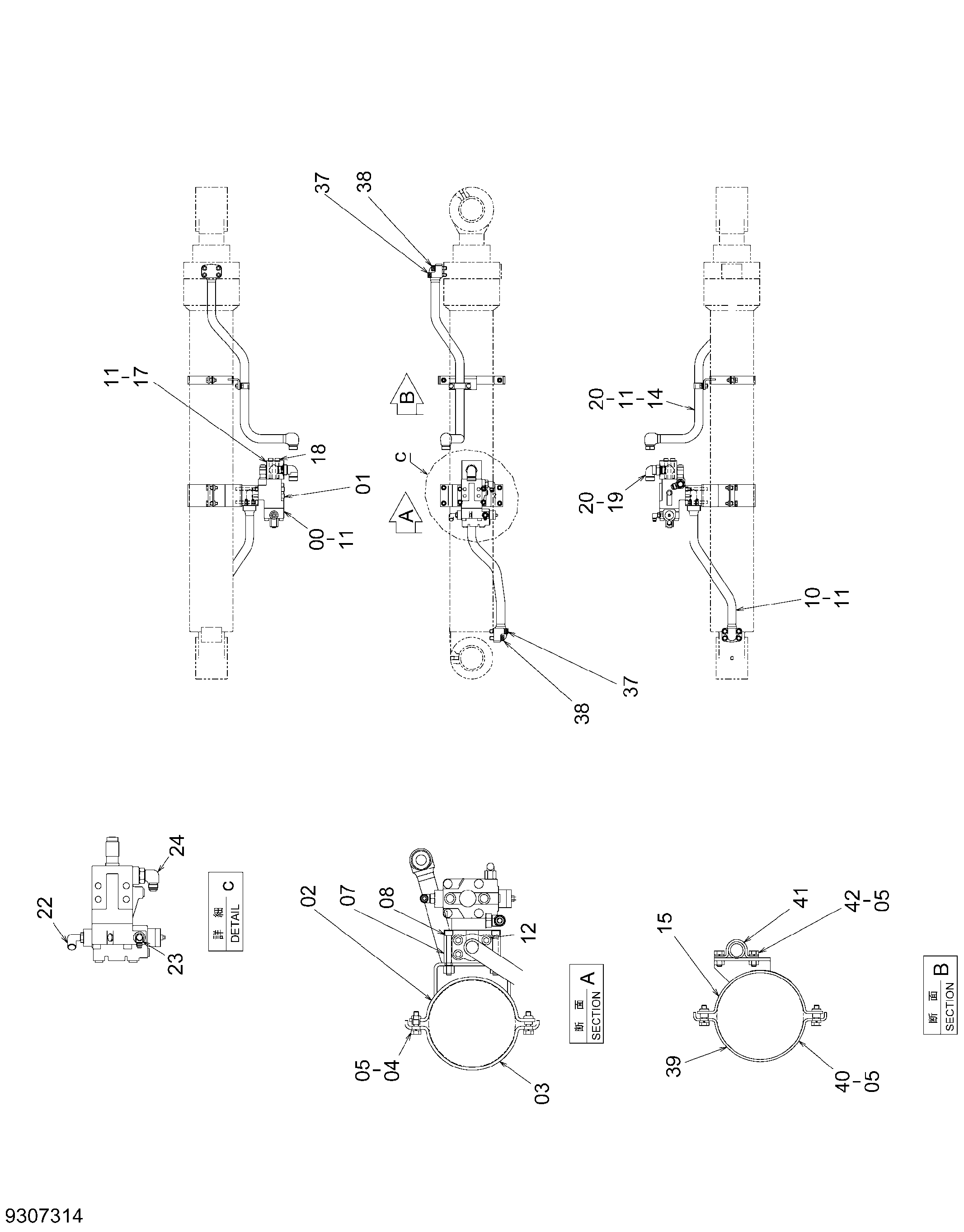

![Схема Гидроцилиндр стрелы (левый)(с шланг защита от разрыва клапан)[EU] HITACHI ZX480LCK-3](/catalog-drawings/a6/a60bfa96-1207-4533-a014-ee6347ffec4f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454691 | Удерживающий клапан | 1 |
| 01 | J781202 | Болт с внутренним шестигранником | 4 |
| 02 | 8119579 | Хомут | 1 |
| 03 | 3117404 | Хомут | 1 |
| 04 | J901040 | Болт | 4 |
| 05 | A590910 | Пружинная шайба | 8 |
| 07 | 3117405 | Блок | 1 |
| 08 | J781080 | Болт с внутренним шестигранником | 4 |
| 10 | 8119576 | Трубка | 1 |
| 11 | A811035 | Уплотнительное кольцо | 5 |
| 12 | M341236 | Болт с внутренним шестигранником | 4 |
| 14 | 8119578 | Трубка | 1 |
| 15 | 8119580 | Хомут | 1 |
| 17 | 3114914 | Блок | 1 |
| 18 | M341290 | Болт с внутренним шестигранником | 4 |
| 19 | A853388 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4187328 | Уплотнительное кольцо | 2 |
| 22 | A852323 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4133249 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852344 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | M341260 | Болт с внутренним шестигранником | 4 |
| 38 | M341245 | Болт с внутренним шестигранником | 4 |
| 39 | 3107886 | Хомут | 1 |
| 40 | J901035 | Болт | 2 |
| 41 | 4174241 | Хомут трубки | 1 |
| 42 | J901025 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
