Трубопроводы системы смазки (2.0m вставка стрела) — HITACHI ZX480LCK-3

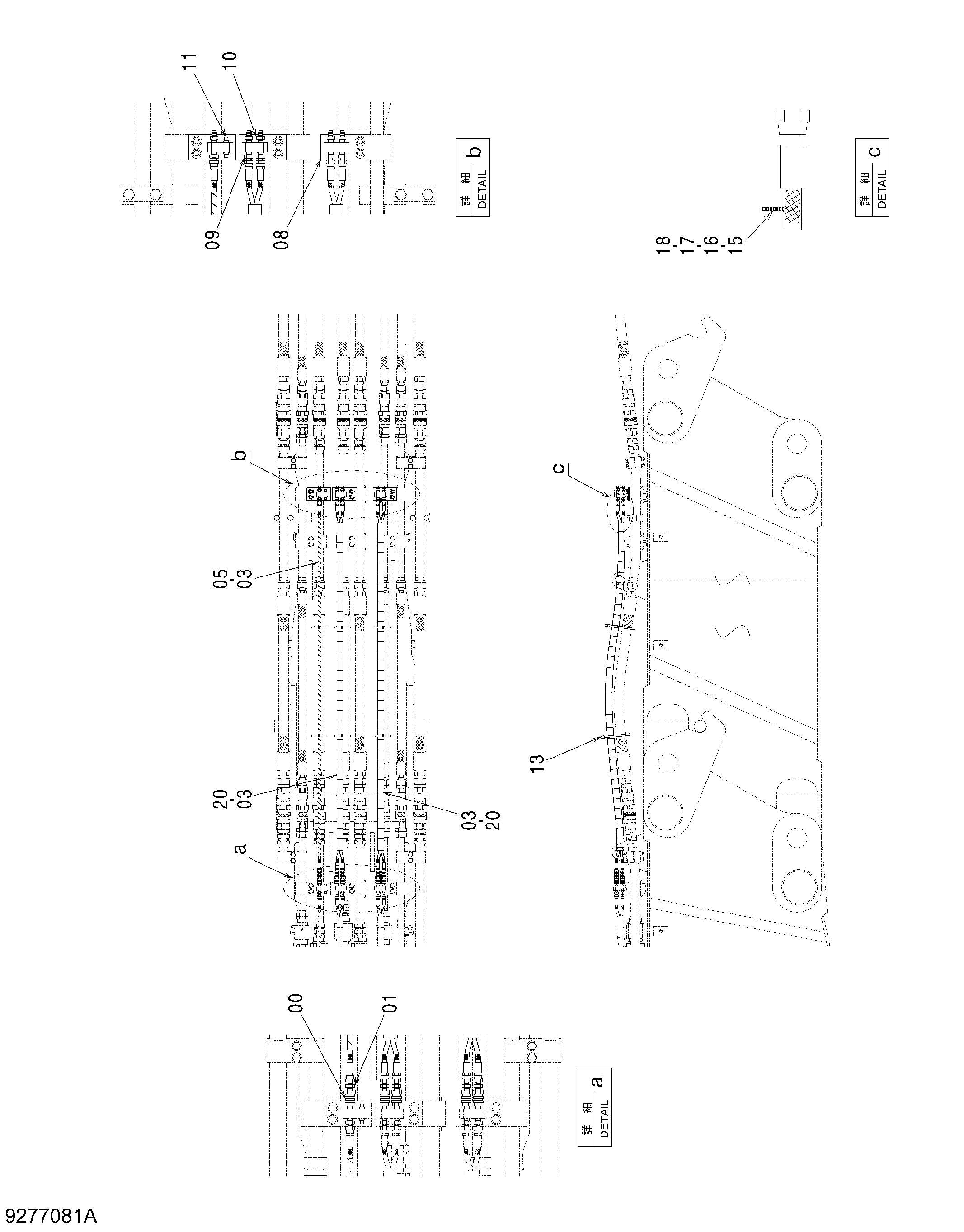

Заводская схема «Трубопроводы системы смазки (2.0m вставка стрела)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613333 | Самоуплотняющееся соединение | 9 |
| 00A | YA00013691 | Пылезащитный колпачок | 1 |
| 01 | 4154651 | Адаптер | 9 |
| 03 | 4470277 | Шланг | 9 |
| 05 | 4327293 | Защитный кожух | 3 |
| 08 | 9761799 | Блок | 3 |
| 09 | 4154651 | Адаптер | 9 |
| 10 | 4613332 | Самоуплотняющееся соединение | 9 |
| 10A | YA00013692 | Пылезащитный колпачок | 1 |
| 11 | 94-2022 | Пробка | 6 |
| 13 | 4121859 | Ленточный зажим | 6 |
| 15 | 4629639 | Ленточный зажим | 4 |
| 16 | 4629640 | Ленточный зажим | 4 |
| 17 | 4629641 | Ленточный зажим | 4 |
| 18 | 4629642 | Ленточный зажим | 4 |
| 20 | 4487204 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
