Средний рукоять 2.4m — HITACHI ZX480LCK-3

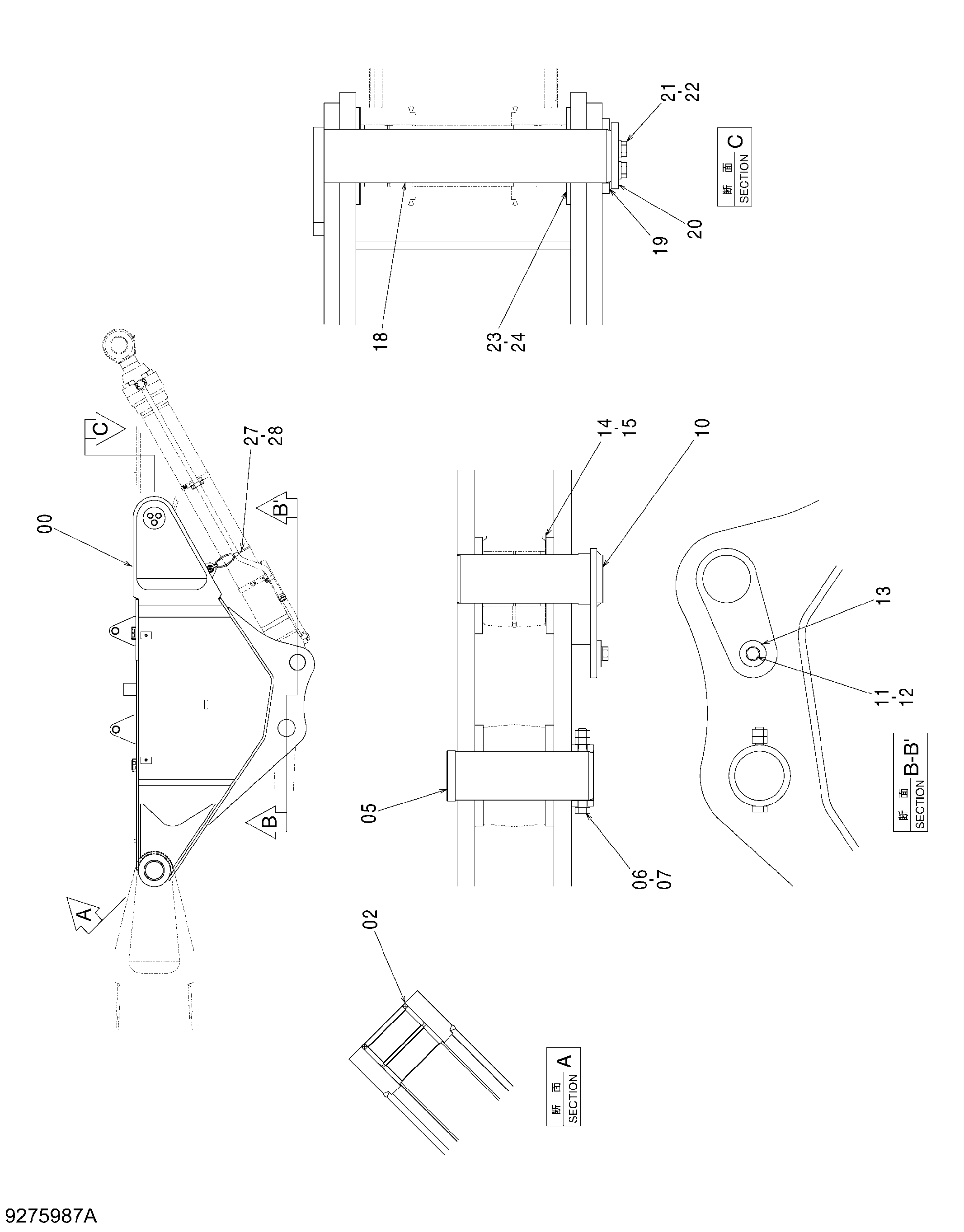

Заводская схема «Средний рукоять 2.4m» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052600 | Рукоять средний | 1 |
| 02 | 4251752 | Пылезащитное уплотнение | 2 |
| 05 | 3104744 | Палец | 1 |
| 06 | J932013 | Болт | 1 |
| 07 | J951020 | Гайка | 2 |
| 10 | 8108775 | Палец | 1 |
| 11 | J921840 | Болт | 1 |
| 12 | J222018 | Шайба | 1 |
| 13 | 4441471 | Пластина | 1 |
| 14 | 4445635 | Упорная пластина 1.0mm | 1 |
| 15 | 4445636 | Упорная пластина 2.0mm | 1 |
| 18 | 8100447 | Палец | 1 |
| 19 | 4040931 | Шайба | 1 |
| 20 | 4206989 | Ограничитель | 1 |
| 21 | J222020 | Шайба | 3 |
| 22 | J912050 | Болт | 3 |
| 23 | 4651551 | Регулировочная шайба 1.0mm | 1 |
| 24 | 4651552 | Регулировочная шайба 2.0mm | 2 |
| 27 | 4464885 | Канат провод | 1 |
| 28 | 4048480 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
