Основные гидролинии (многофункциональный назначение стрела)(2) — HITACHI ZX480LCK-3

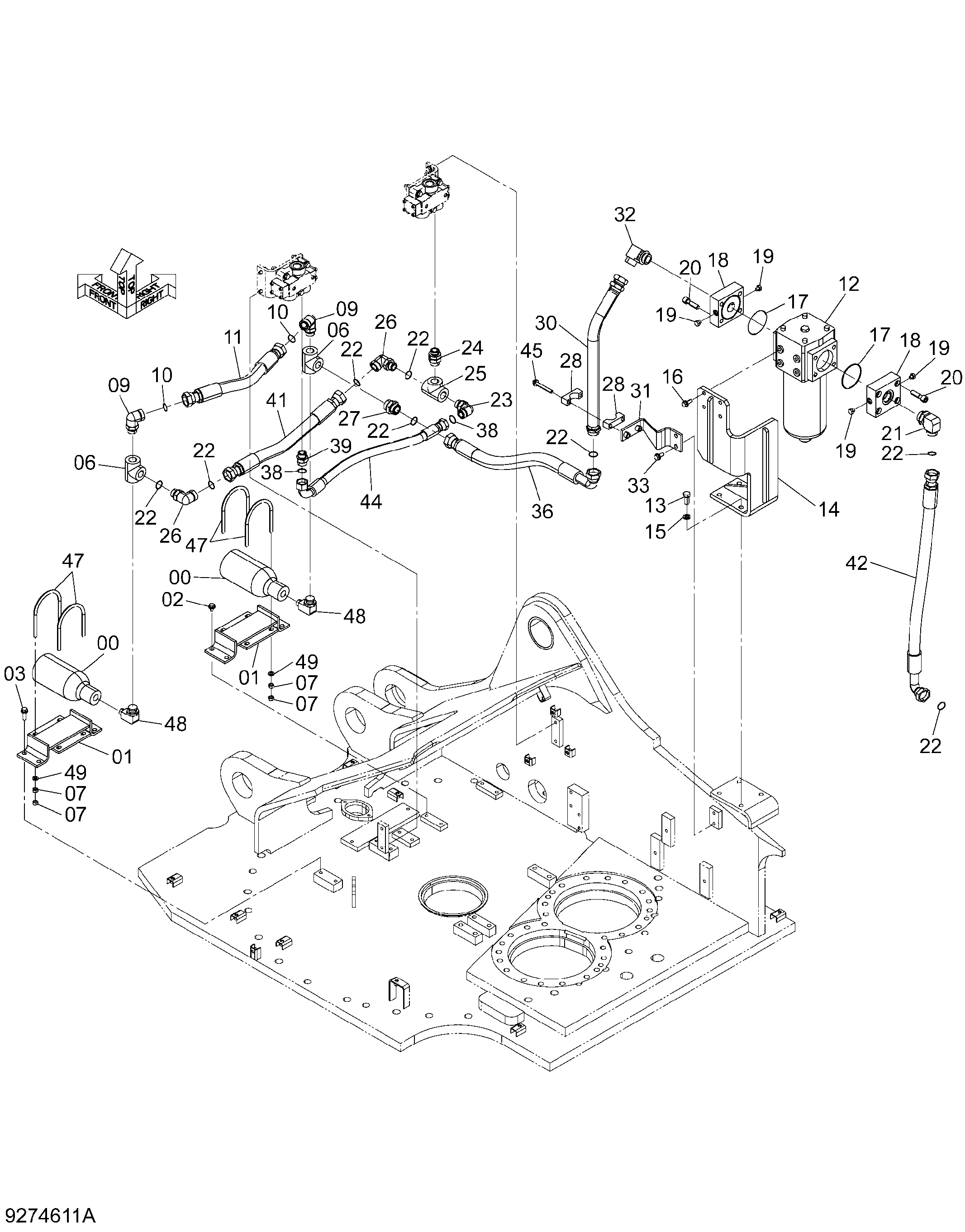

Заводская схема «Основные гидролинии (многофункциональный назначение стрела)(2)» для HITACHI ZX480LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4461977 | Гидроаккумулятор | 2 |
| 01 | 8107704 | Кронштейн | 2 |
| 02 | J271220 | Болт с шайбой | 4 |
| 02A | J901220 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | J271245 | Болт с шайбой | 4 |
| 03A | J901245 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 06 | 4371317 | Тройник | 2 |
| 07 | J950012 | Гайка | 16 |
| 09 | A853380 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187329 | Уплотнительное кольцо | 2 |
| 11 | 4663800 | Шланг | 1 |
| 12 | 4343540 | Фильтр | 1 |
| 13 | J901640 | Болт | 4 |
| 14 | 8096647 | Кронштейн | 1 |
| 15 | A590916 | Пружинная шайба | 4 |
| 16 | J271235 | Болт с шайбой | 4 |
| 16A | J901235 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | A811100 | Уплотнительное кольцо | 2 |
| 18 | 3065589 | Фланец трубка | 2 |
| 19 | 4093624 | Пробка | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | M341660 | Болт с внутренним шестигранником | 8 |
| 21 | A853300 | Угловой штуцер | 1 |
| 21A | 970860 | Уплотнительное кольцо | 1 |
| 22 | 4187329 | Уплотнительное кольцо | 8 |
| 23 | A853388 | Угловой штуцер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4436616 | Адаптер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 2 |
| 25 | 4371317 | Тройник | 1 |
| 26 | A853380 | Угловой штуцер | 2 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | A853180 | Адаптер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4334364 | Хомут трубки | 2 |
| 30 | 9764300 | Трубка | 1 |
| 31 | 8107780 | Кронштейн | 1 |
| 32 | 4169593 | Угловой штуцер | 1 |
| 32A | 970860 | Уплотнительное кольцо | 1 |
| 33 | J271230 | Болт с шайбой | 2 |
| 33A | J901230 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 36 | 4647672 замена: 4648391 | Шланг | 1 |
| 36 | 4648391 | Шланг | 1 |
| 38 | 4187328 | Уплотнительное кольцо | 2 |
| 39 | A853188 | Адаптер | 1 |
| 39A | 4506429 | Уплотнительное кольцо | 1 |
| 41 | 4671512 | Шланг | 1 |
| 42 | 4671511 | Шланг | 1 |
| 44 | 4639953 замена: 4601431 | Шланг | 1 |
| 44 | 4601431 | Шланг | 1 |
| 45 | J271200 | Болт с шайбой | 2 |
| 45A | J901200 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 47 | 4289010 | U-образный болт | 4 |
| 48 | 4448997 | Угловой штуцер | 2 |
| 48A | 4506429 | Уплотнительное кольцо | 1 |
| 48B | 4509181 | Уплотнительное кольцо | 1 |
| 49 | A590112 | Плоская шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
