Поршневой насос — HITACHI ZX470R-5G

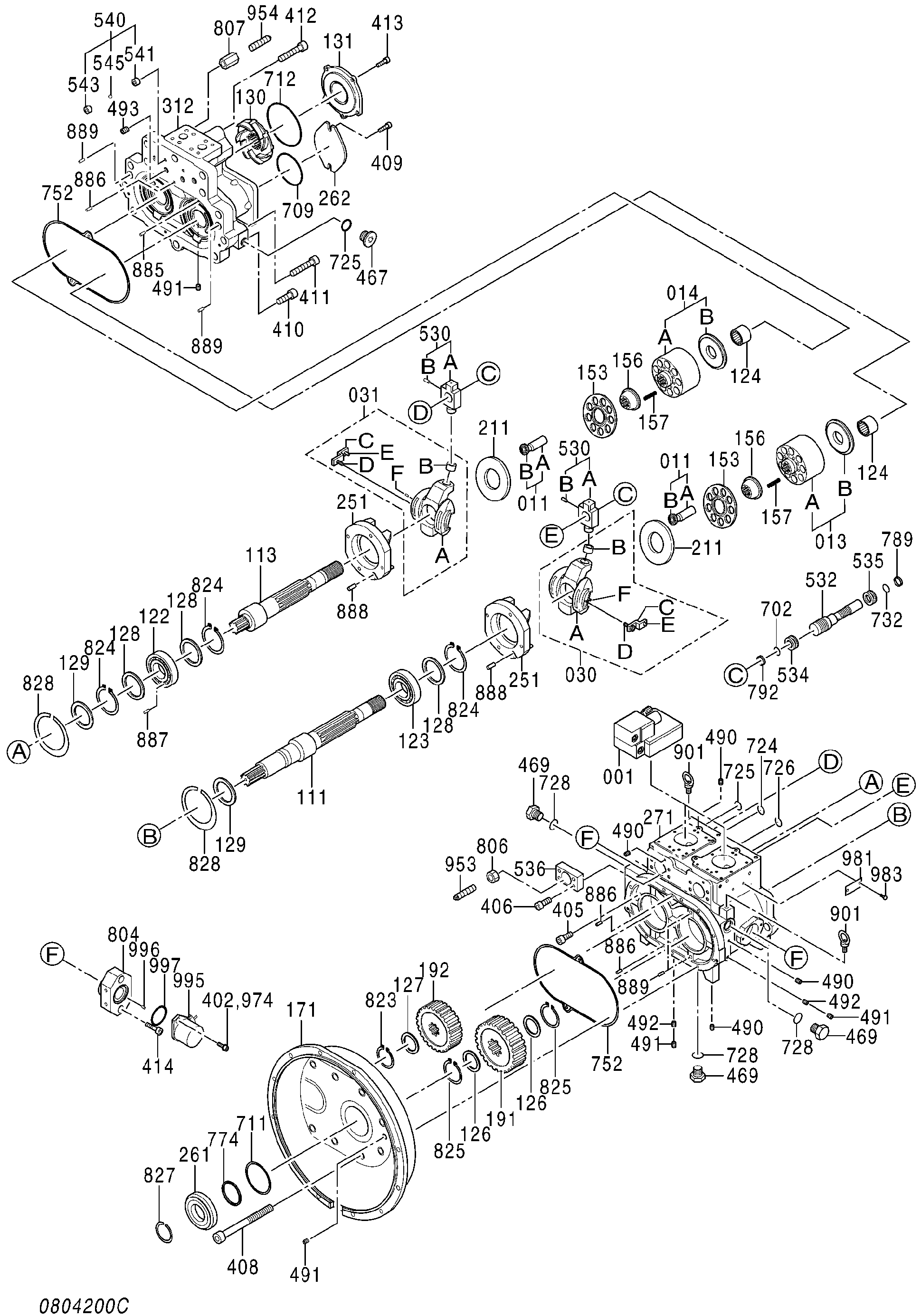

Заводская схема «Поршневой насос» для HITACHI ZX470R-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9184686 | Поршневой насос | 1 | |
| 001 | 4469526 | Регулятор | 2 |
| 011 | 0820401 | Поршень в сборе | 2 |
| 013 | 0820402 | Гидроцилиндр. в сборе | 1 |
| 014 | 0451003 | Гидроцилиндр. в сборе | 1 |
| 030 | 0820403 | Пластина в сборе | 1 |
| 031 | 0820404 | Пластина в сборе | 1 |
| 111 | 0820405 | Вал | 1 |
| 113 | 0820406 | Вал | 1 |
| 122 | 0820453 | Роликовый подшипник | 1 |
| 123 | 0820407 | Роликовый подшипник | 1 |
| 124 | 0820408 | Игольчатый подшипник | 2 |
| 126 | 0820409 | Проставка | 2 |
| 127 | 0820410 | Проставка | 1 |
| 128 | 0820411 | Проставка | 3 |
| 129 | 0820412 | Проставка | 1 |
| 130 | 0820413 | Боостер | 1 |
| 131 | 0820414 | Крышка | 1 |
| 153 | 0820415 | Фиксатор | 2 |
| 156 | 0820416 | Втулка | 2 |
| 157 | 0451016 | Пружина | 18 |
| 171 | 0820445 | Корпус | 1 |
| 191 | 0820418 | Шестерня привод | 1 |
| 192 | 0820419 | Шестерня | 1 |
| 211 | 0451018 | Пластина | 2 |
| 251 | 0820420 | Опора | 2 |
| 261 | 0820440 | Крышка уплотнение | 1 |
| 262 | 0820422 | Крышка | 1 |
| 271 | 0820454 | Корпус | 1 |
| 312 | 0820447 | Крышка клапан | 1 |
| 402 | 0237902 | Болт с внутренним шестигранником | 4 |
| 405 | 0820448 | Болт с внутренним шестигранником | 8 |
| 406 | M341236 | Болт с внутренним шестигранником | 8 |
| 408 | 0131103 | Болт с внутренним шестигранником | 11 |
| 409 | 0820425 | Болт с внутренним шестигранником | 2 |
| 410 | 0820426 | Болт с внутренним шестигранником | 9 |
| 411 | 0820427 | Болт с внутренним шестигранником | 2 |
| 412 | 0820428 | Болт с внутренним шестигранником | 1 |
| 413 | M341025 | Болт с внутренним шестигранником | 5 |
| 414 | M340820 | Болт с внутренним шестигранником | 4 |
| 467 | 0629404 | Пробка | 2 |
| 469 | 0697911 | Пробка | 3 |
| 490 | 0263019 | Пробка | 20 |
| 491 | 0451028 | Пробка | 14 |
| 492 | 0451027 | Винт | 4 |
| 493 | 0102440 | Пробка | 2 |
| 530 | 0820438 | Палец в сборе | 2 |
| 532 | 0820429 | Поршень серво | 2 |
| 534 | 0451031 | Ограничитель | 2 |
| 535 | 0820430 | Ограничитель | 2 |
| 536 | 0820431 | Крышка | 2 |
| 540 | 0820444 | Обратный клапан в сборе | 2 |
| 541 | 0820441 | Сиденье | 1 |
| 543 | 0820442 | Ограничитель | 1 |
| 545 | 0221509 | Стальной шарик | 1 |
| 702 | 0451033 | Уплотнительное кольцо | 2 |
| 709 | 0694604 | Уплотнительное кольцо | 1 |
| 711 | 0820432 | Уплотнительное кольцо | 1 |
| 712 | 0820433 | Уплотнительное кольцо | 1 |
| 724 | 0443801 | Уплотнительное кольцо | 7 |
| 725 | 4297379 | Уплотнительное кольцо | 6 |
| 726 | 0443405 | Уплотнительное кольцо | 2 |
| 728 | 0443408 | Уплотнительное кольцо | 3 |
| 732 | 0451035 | Уплотнительное кольцо | 2 |
| 752 | 0820439 | Манжета | 2 |
| 774 | 0820443 | Масляное уплотнение | 1 |
| 789 | 0451036 | Опорное кольцо | 2 |
| 792 | 0451037 | Опорное кольцо | 2 |
| 804 | 4469592 | Блок | 2 |
| 806 | 0451038 | Гайка | 2 |
| 807 | 0820434 | Гайка | 2 |
| 823 | 959499 | Стопорное кольцо | 1 |
| 824 | 991345 | Стопорное кольцо | 3 |
| 825 | 488075 | Стопорное кольцо | 2 |
| 827 | 991728 | Стопорное кольцо | 1 |
| 828 | 0820435 | Стопорное кольцо | 2 |
| 885 | 0313404 | Палец | 2 |
| 886 | 0244604 | Пружинный штифт | 4 |
| 887 | 0175240 | Палец | 1 |
| 888 | 0820436 | Палец | 2 |
| 889 | 0820449 | Палец | 4 |
| 901 | 0134458 | Болт проушина | 2 |
| 953 | 0820450 | Установочный винт | 2 |
| 954 | 0682328 | Установочный винт | 2 |
| 974 | 0451203 | Шайба | 4 |
| 983 | 0625509 | Палец | 2 |
| 995 | 4444902 | Датчик угла | 2 |
| 996 | 4255077 | Пружина пластина | 2 |
| 997 | 4274371 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470R-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
