Пилотные гидролинии (2-2) — HITACHI ZX470R-3

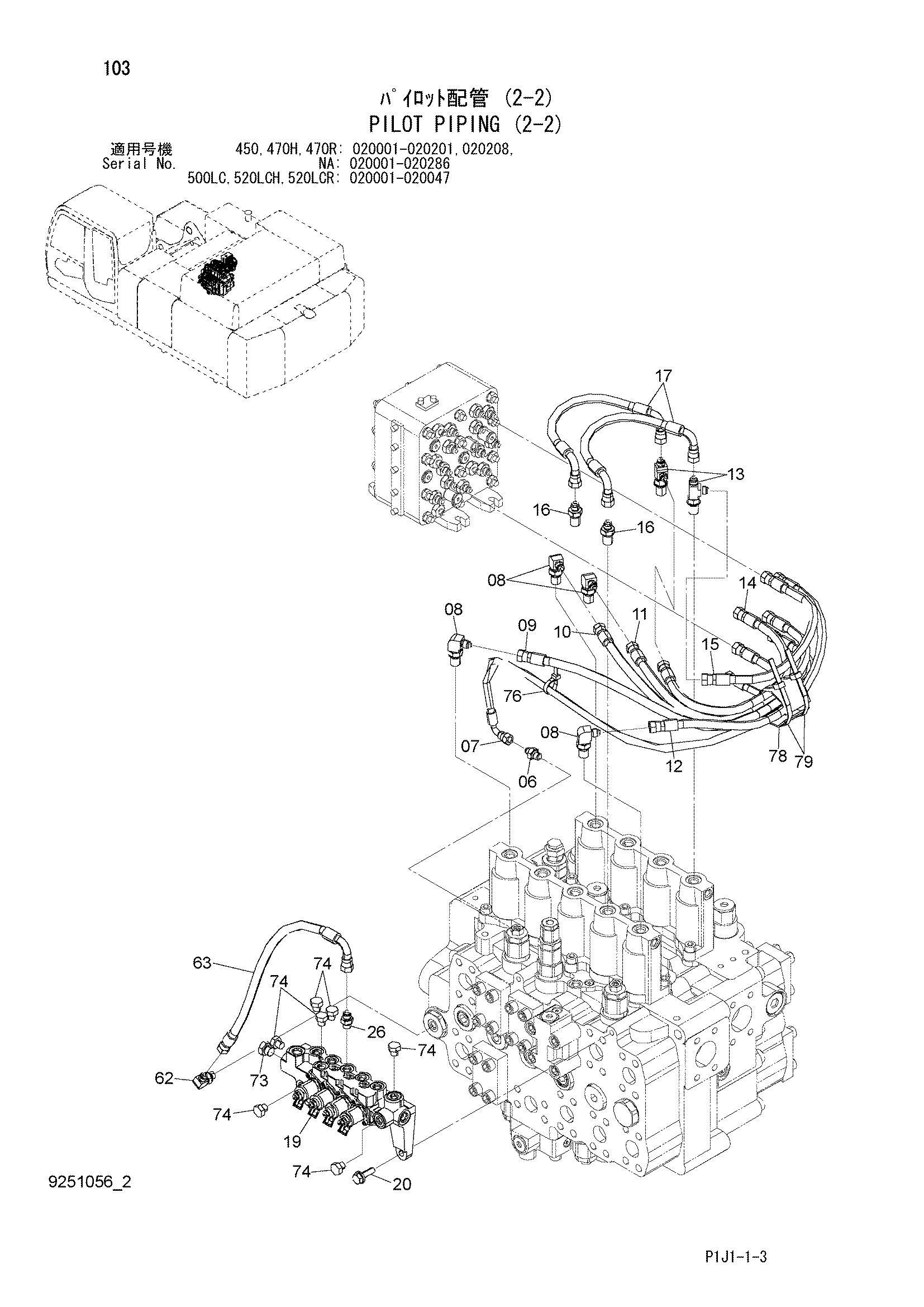

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI ZX470R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | A852122 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9261142 | Шланг в сборе | 1 |
| 07A | 4634379 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 08 | 4208913 | Угловой штуцер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4634373 | Шланг | 1 |
| 10 | 4634375 | Шланг | 1 |
| 11 | 4634372 | Шланг | 1 |
| 12 | 4634369 | Шланг | 1 |
| 13 | 4208910 | Тройник | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4634366 | Шланг | 1 |
| 15 | 4634367 | Шланг | 1 |
| 16 | 4202422 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4436269 | Шланг | 2 |
| 19 | 9246518 | Электромагнитный клапан | 1 |
| 20 | J271035 | Болт с шайбой | 2 |
| 20A | J901035 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 26 | A852123 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 62 | A852323 | Угловой штуцер | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4451924 | Шланг | 1 |
| 73 | 4092534 | Пробка | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4093624 | Пробка | 7 |
| 74A | 957366 | Уплотнительное кольцо | 1 |
| 76 | 4055311 | Ленточный зажим | 1 |
| 78 | 4258351 | Резиновая втулка | 1 |
| 79 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
