Напорные трубопроводы — HITACHI ZX470R-3

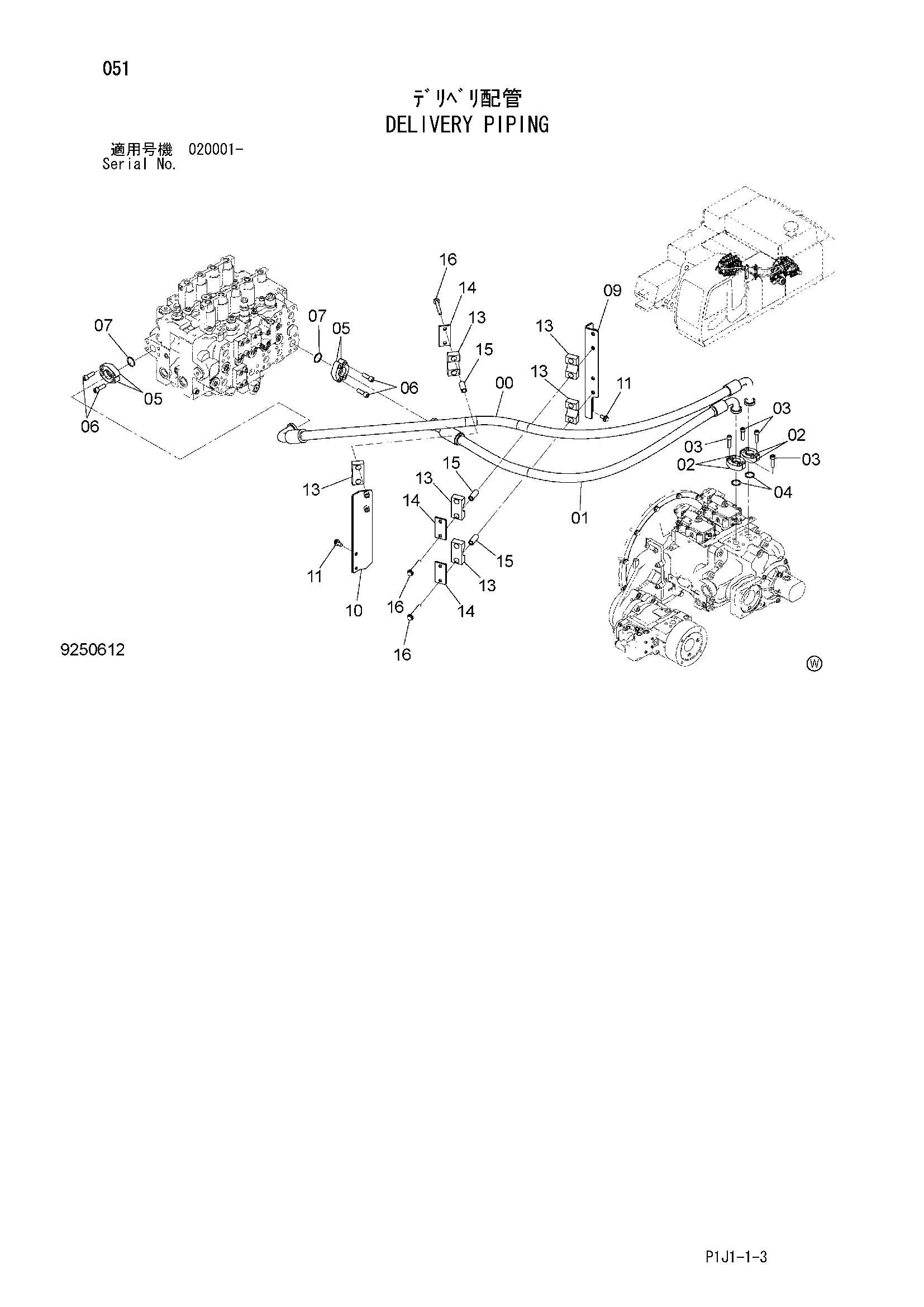

Заводская схема «Напорные трубопроводы» для HITACHI ZX470R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4636846 | Шланг | 1 |
| 01 | 4636847 | Шланг | 1 |
| 02 | 4085560 | Разъёмный фланец | 4 |
| 03 | M341245 | Болт с внутренним шестигранником | 8 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 4089703 | Разъёмный фланец | 4 |
| 06 | M341445 | Болт с внутренним шестигранником | 8 |
| 07 | 4508805 | Уплотнительное кольцо | 2 |
| 09 | 9764407 | Кронштейн | 1 |
| 10 | 9764404 | Кронштейн | 1 |
| 11 | J271230 | Болт с шайбой | 4 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4341808 | Хомут шланга | 6 |
| 14 | 4341803 | Пластина | 3 |
| 15 | 4205614 | Проставка | 6 |
| 16 | J271200 | Болт с шайбой | 6 |
| 16A | J901200 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
