Боковой ответвление трубопроводы — HITACHI ZX470LCR-5G

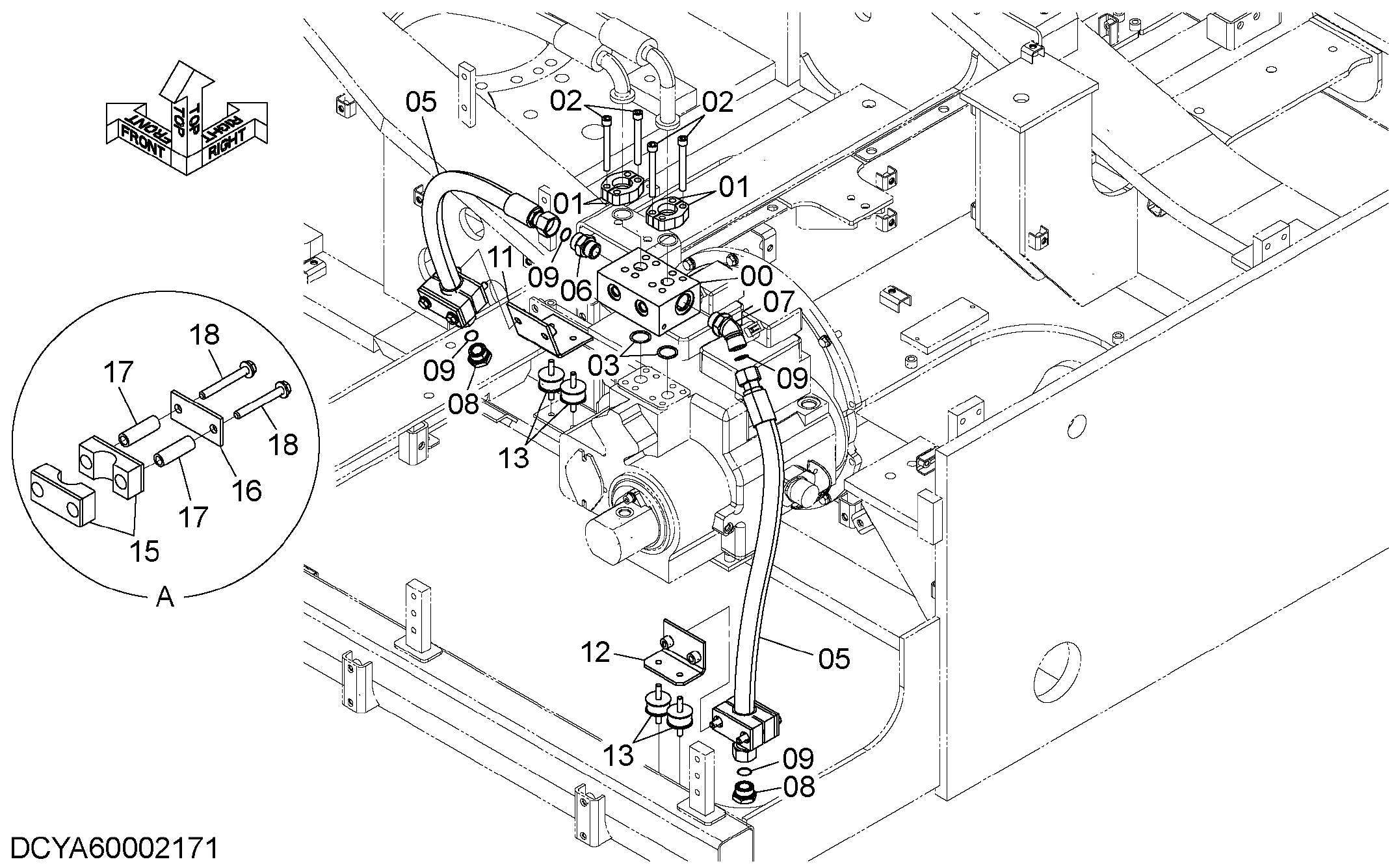

Заводская схема «Боковой ответвление трубопроводы» для HITACHI ZX470LCR-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2043824 | Блок | 1 |
| 01 | 4085560 | Разъёмный фланец | 4 |
| 02 | M341211 | Болт с внутренним шестигранником | 8 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 4286812 | Шланг | 2 |
| 06 | A853188 | Адаптер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4270315 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4210056 | Пробка | 2 |
| 09 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 9756342 | Кронштейн | 1 |
| 12 | 9757386 | Кронштейн | 1 |
| 13 | 4354592 | Резиновая прокладка | 4 |
| 15 | 4349621 | Хомут шланга | 4 |
| 16 | 4341803 | Пластина | 2 |
| 17 | 4349648 | Проставка | 4 |
| 18 | J271200 | Болт с шайбой | 4 |
| 18A | J901200 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCR-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
