Дренажные трубопроводы (1) — HITACHI ZX470LCH-5G

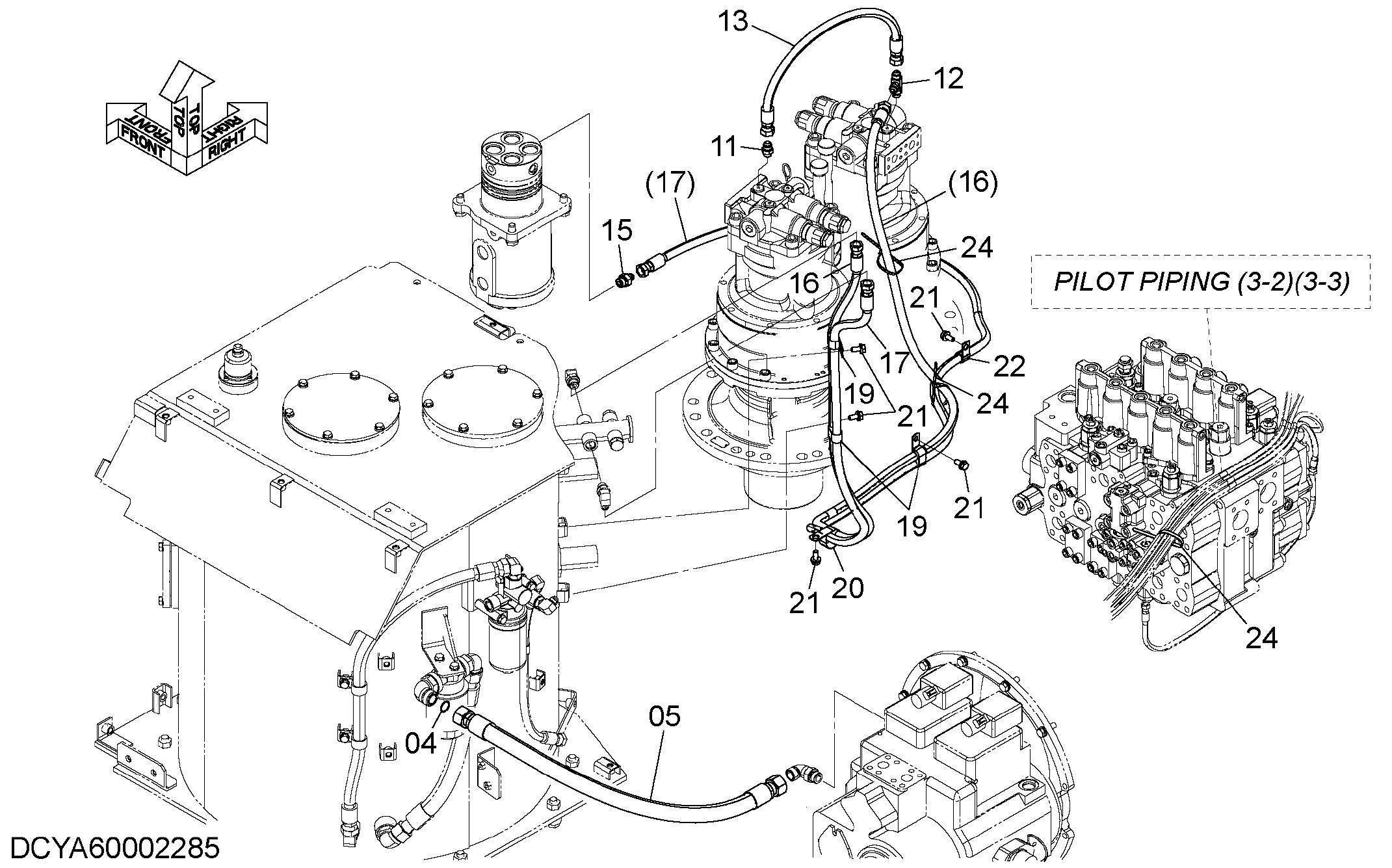

Заводская схема «Дренажные трубопроводы (1)» для HITACHI ZX470LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4187328 | Уплотнительное кольцо | 1 |
| 05 | 4627700 | Шланг | 1 |
| 11 | A852134 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852434 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4227045 | Шланг | 1 |
| 15 | A852144 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4305137 | Шланг | 1 |
| 17 | 9265420 | В сборе шланг | 1 |
| 17A | 4305142 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 10 |
| 19 | 4190266 | Зажим | 3 |
| 20 | 4193848 | Зажим | 1 |
| 21 | J271025 | Болт с шайбой | 5 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4190262 | Зажим | 1 |
| 24 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
