Кондиционер (1) — HITACHI ZX470LCH-5G

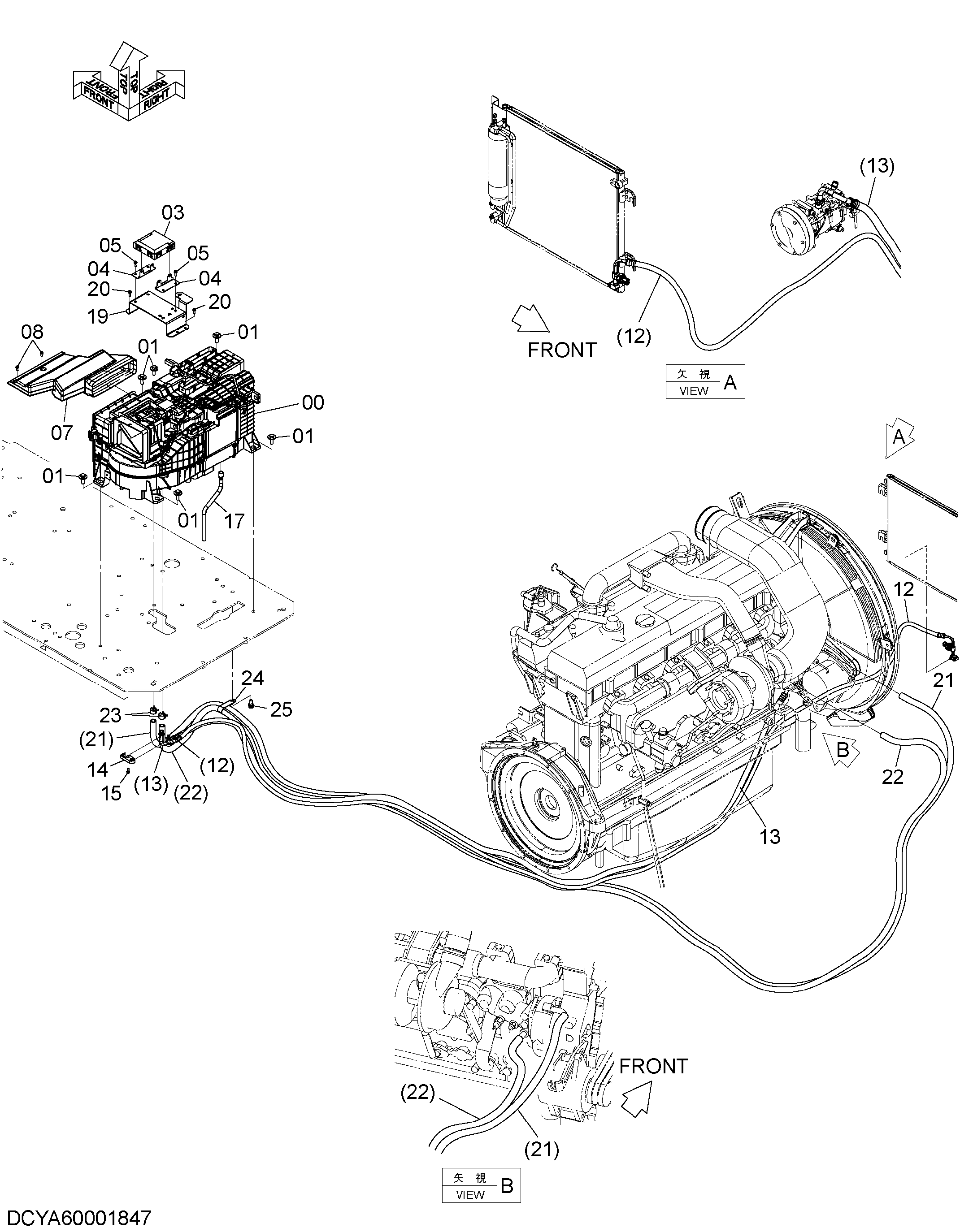

Заводская схема «Кондиционер (1)» для HITACHI ZX470LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4704922 | Блок аиркон | 1 |
| 01 | J281035 | Болт с шайбой | 6 |
| 01A | J901035 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 03 | YA00007726 | Контроллер | 1 |
| 04 | 4704925 | Кронштейн | 2 |
| 05 | J460620 | Винт с шайбой | 4 |
| 07 | 7058406 | Воздуховод | 1 |
| 08 | J460616 | Винт с шайбой | 2 |
| 12 | YA00004133 | Шланг радиатора | 1 |
| 13 | YA00004132 | Шланг радиатора | 1 |
| 14 | 4632325 | Разъём | 1 |
| 15 | J260620 | Болт с шайбой | 1 |
| 15A | J900620 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 17 | 4706775 | Водяной шланг | 1 |
| 19 | 8119300 | Кронштейн | 1 |
| 20 | J460620 | Винт с шайбой | 4 |
| 21 | 4656165 | Водяной шланг | 1 |
| 22 | 4656166 | Водяной шланг | 1 |
| 23 | 4717624 | Зажим шланг | 2 |
| 24 | 4192034 | Зажим | 1 |
| 25 | J271025 | Болт с шайбой | 1 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
