Механизм поворота — HITACHI ZX470LCH-5G

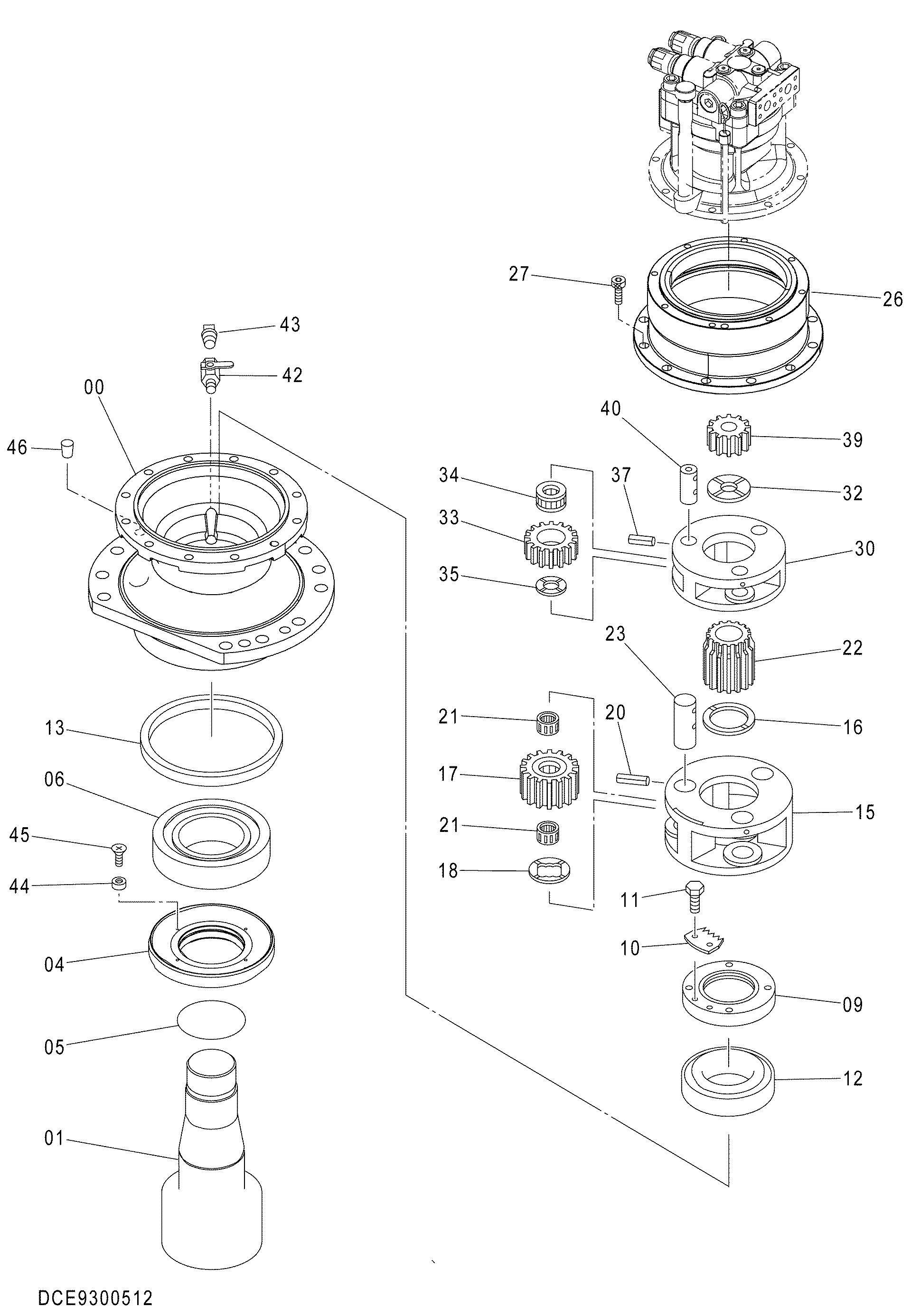

Заводская схема «Механизм поворота» для HITACHI ZX470LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-46 | 9300512 | Механизм поворота | 1 |
| 00 | 1036082 | Корпус | 1 |
| 01 | 2043694 | Вал проп. | 1 |
| 04 | 3085412 | Втулка | 1 |
| 05 | A811120 | Уплотнительное кольцо | 1 |
| 06 | 4402481 | Роликовый подшипник | 1 |
| 09 | 3099830 | Гайка | 1 |
| 10 | 4474191 | Стопорная пластина | 1 |
| 11 | J901016 | Болт | 2 |
| 12 | 4667150 | Роликовый подшипник | 1 |
| 13 | 4422691 | Масляное уплотнение | 1 |
| 15 | 1034189 | Водило | 1 |
| 16 | 4187590 | Упорная пластина | 1 |
| 17 | 3099815 | Планетарная шестерня | 3 |
| 18 | 4336929 | Упорная пластина | 3 |
| 20 | 4027427 | Пружинный штифт | 3 |
| 21 | 4713899 | Игольчатый подшипник | 6 |
| 22 | 3099795 | Солнечная шестерня | 1 |
| 23 | 4488904 | Палец | 3 |
| 26 | 1032548 | Коронная шестерня | 1 |
| 27 | M341645 | Болт с внутренним шестигранником | 12 |
| 30 | 1031817 | Водило | 1 |
| 32 | 4403371 | Упорная пластина | 1 |
| 33 | 3102045 | Планетарная шестерня | 3 |
| 34 | 4404506 | Игольчатый подшипник | 3 |
| 35 | 4403082 | Упорная пластина | 3 |
| 37 | 4051262 | Пружинный штифт | 3 |
| 39 | 3115868 | Солнечная шестерня | 1 |
| 40 | 4336923 | Палец | 3 |
| 42 | 4194712 | Кран | 1 |
| 43 | 94-2024 | Пробка | 1 |
| 44 | 4422479 | Магнит | 4 |
| 45 | M470513 | Винт | 4 |
| 46 | 431578 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
