Гидромолот, гидроножницы трубопроводы (пилотный)(1) — HITACHI ZX470LCH-5G

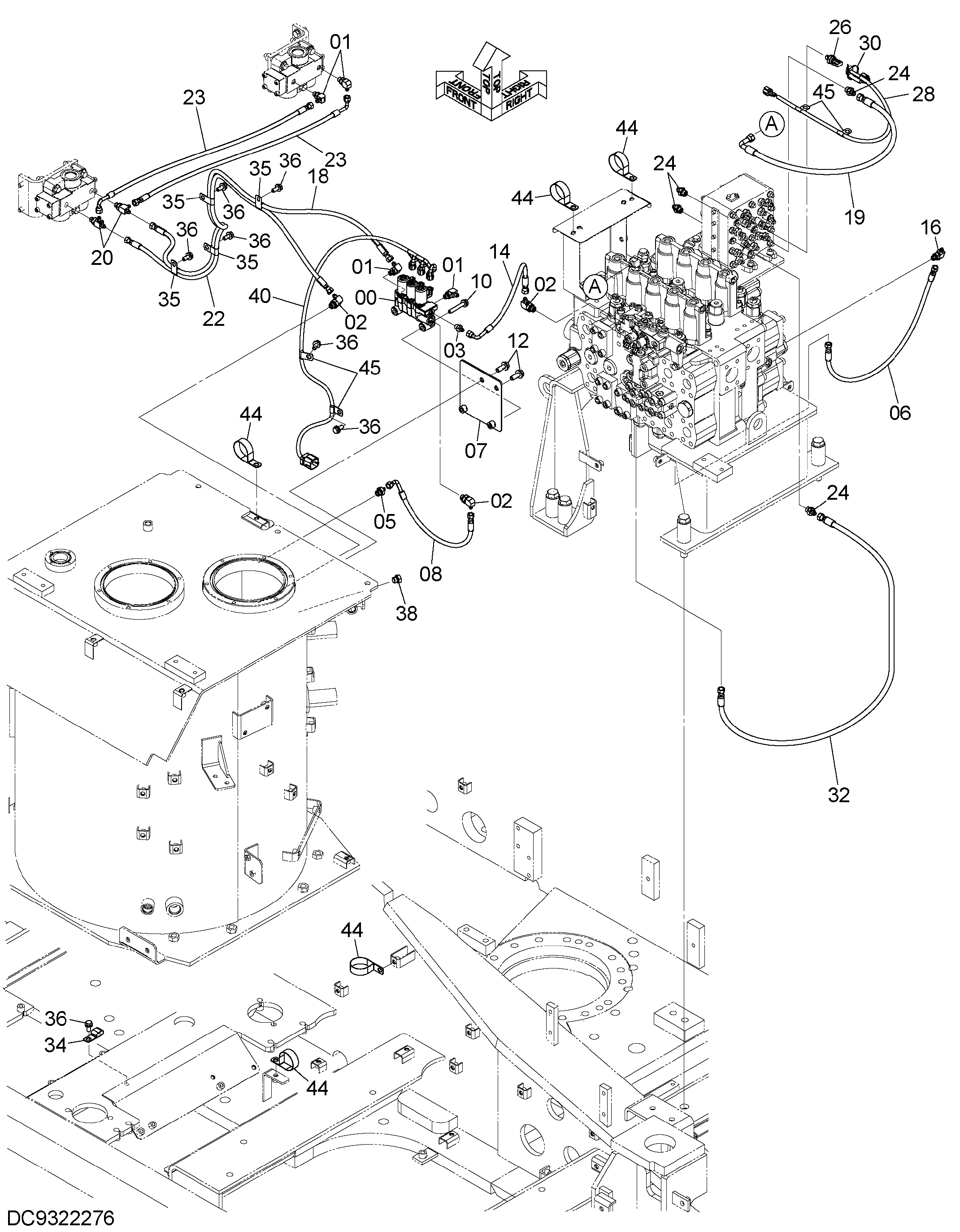

Заводская схема «Гидромолот, гидроножницы трубопроводы (пилотный)(1)» для HITACHI ZX470LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9317850 | Электромагнитный клапан | 1 |
| 01 | A852322 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852332 | Угловой штуцер | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852132 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4702956 | Шланг | 1 |
| 07 | 9773320 | Кронштейн | 1 |
| 08 | 4313240 | Шланг | 1 |
| 10 | J271065 | Болт с шайбой | 2 |
| 10A | J901065 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | J271235 | Болт с шайбой | 2 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4671727 | Шланг | 1 |
| 16 | A852522 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4274946 | Шланг | 1 |
| 19 | 4657628 | Шланг | 1 |
| 20 | A852422 | Тройник | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4262277 | Шланг | 1 |
| 23 | 4321287 | Шланг | 2 |
| 24 | A852133 | Адаптер | 4 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4436535 | Датчик давления | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | YA00012355 | Жгут проводов | 1 |
| 30 | 4467676 | Ленточный зажим | 1 |
| 32 | 4658728 | Шланг | 1 |
| 34 | 4190292 | Зажим | 1 |
| 35 | 4208479 | Зажим | 4 |
| 36 | J271025 | Болт с шайбой | 7 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | A885003 | Пробка | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 3121262 | Жгут проводов | 1 |
| 44 | 4193816 | Зажим | 5 |
| 45 | 4190261 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
