Гидроцилиндр стрелы (левый) — HITACHI ZX470LCH-5G

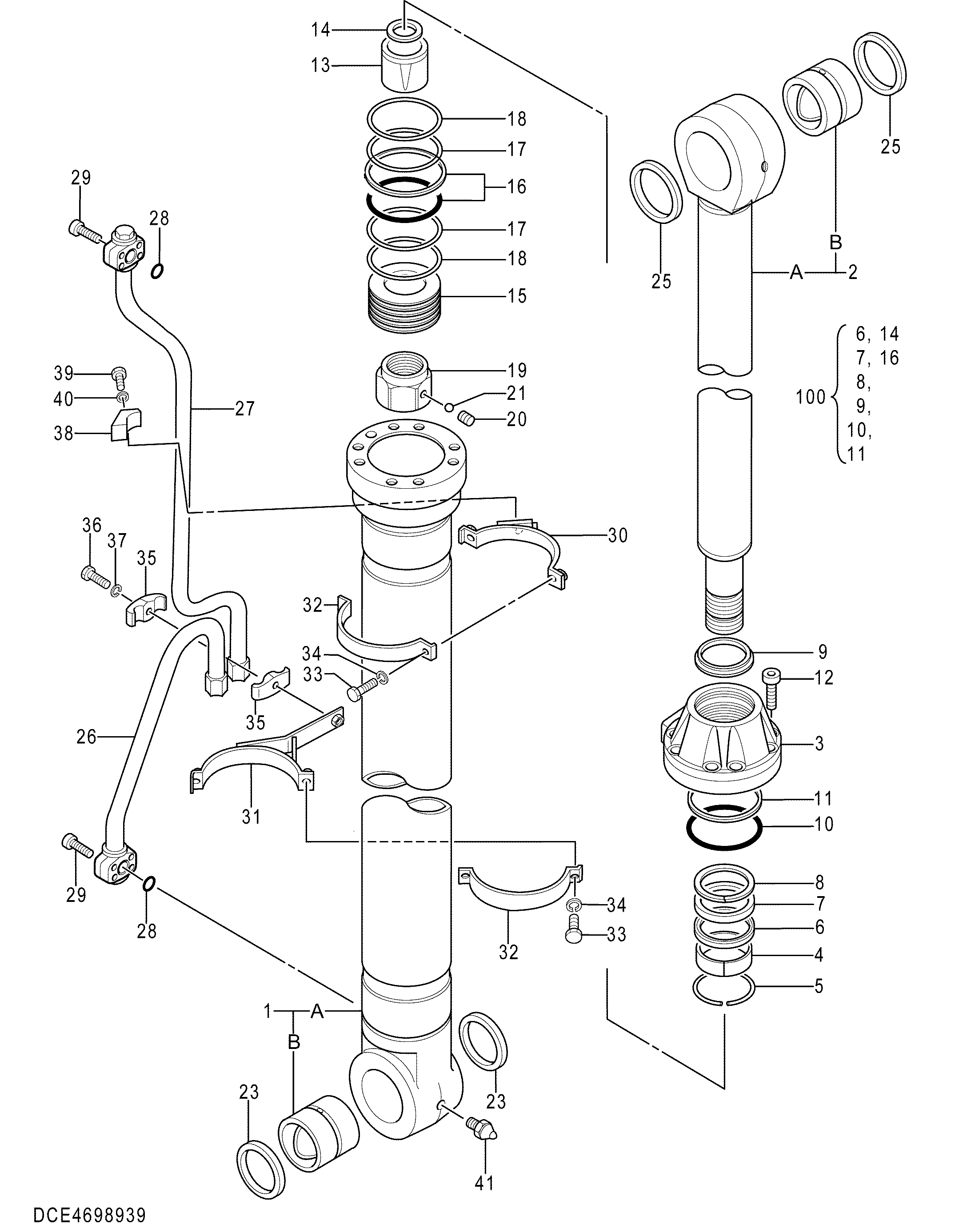

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI ZX470LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4698939 | Гидроцилиндр стрелы (левый) | 1 | |
| 1-25 | YA00004895 | Гидроцилиндр стрелы | 1 |
| 1 | XB00001204 | Труба гидроцилиндра | 1 |
| 1B | 0420112 | Втулка пальца | 1 |
| 2 | 0972101 | Шток поршня в сборе | 1 |
| 2B | 0420104 | Втулка пальца | 1 |
| 3 | 0972102 | Головка гидроцилиндра | 1 |
| 4 | 0352704 | Втулка | 1 |
| 5 | 0133103 | Стопорное кольцо | 1 |
| 6 | 0972103 | Кольцо | 1 |
| 7 | 0972104 | U-образная манжета | 1 |
| 8 | 0352707 | Опорное кольцо | 1 |
| 9 | 0972105 | Грязесъёмное кольцо | 1 |
| 10 | A811160 | Уплотнительное кольцо | 1 |
| 11 | 4170546 | Опорное кольцо | 1 |
| 12 | 0191412 | Болт с внутренним шестигранником | 8 |
| 13 | 0975409 | Амортизирующий подшипник | 1 |
| 14 | 0420113 | Уплотнение | 1 |
| 15 | 0420108 | Поршень | 1 |
| 16 | 4170547 | Уплотнительное кольцо | 1 |
| 17 | 0972106 | Направляющее кольцо | 2 |
| 18 | 0259307 | Направляющее кольцо | 2 |
| 19 | 0972107 | Гайка | 1 |
| 20 | 0352715 | Установочный винт | 1 |
| 21 | 0104404 | Шарик | 1 |
| 23 | 0420110 | Грязесъёмное кольцо | 2 |
| 25 | 0420111 | Грязесъёмное кольцо | 2 |
| 26 | 0942501 | Трубка | 1 |
| 27 | 0420202 | Трубка | 1 |
| 28 | 984614 | Уплотнительное кольцо | 2 |
| 29 | M341236 | Болт с внутренним шестигранником | 8 |
| 30 | 0875612 | Лента | 1 |
| 31 | 0352720 | Лента | 1 |
| 32 | 0352721 | Лента | 2 |
| 33 | J901035 | Болт | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
| 35 | 0236915 | Держатель | 2 |
| 36 | 0236916 | Болт | 1 |
| 37 | 0456005 | Пружинная шайба | 1 |
| 38 | 0309219 | Хомут трубки | 1 |
| 39 | J901265 | Болт | 1 |
| 40 | 0208516 | Пружинная шайба | 1 |
| 41 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4653040 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
