Основные гидролинии (3-2) — HITACHI ZX470LCH-5G

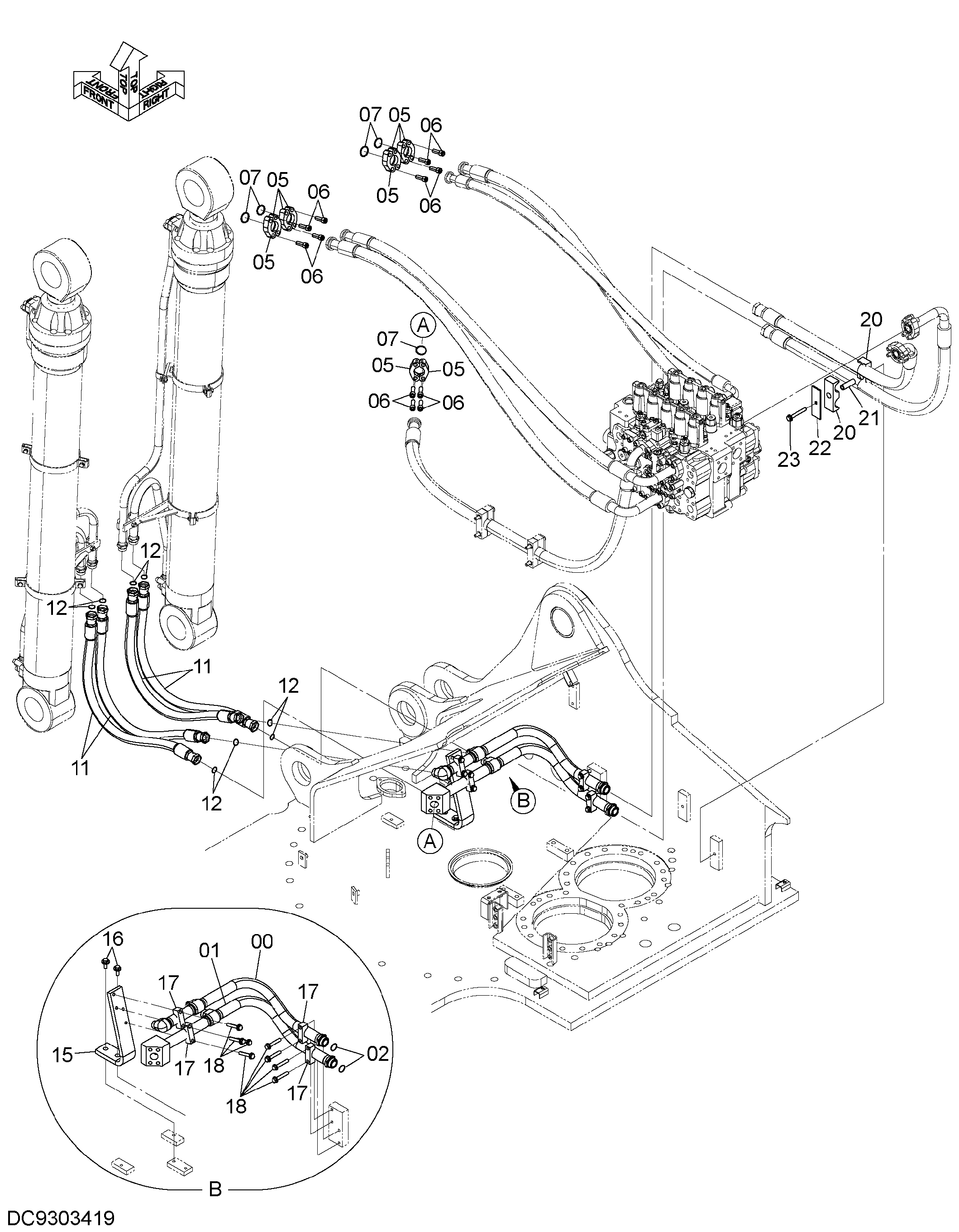

Заводская схема «Основные гидролинии (3-2)» для HITACHI ZX470LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8117866 | Трубка | 1 |
| 01 | 8117867 | Трубка | 1 |
| 02 | 4187329 | Уплотнительное кольцо | 2 |
| 05 | 4089703 | Разъёмный фланец | 10 |
| 06 | M341445 | Болт с внутренним шестигранником | 20 |
| 07 | 4508805 | Уплотнительное кольцо | 5 |
| 11 | 4636821 | Шланг | 4 |
| 12 | 4187328 | Уплотнительное кольцо | 8 |
| 15 | 3078970 | Кронштейн | 1 |
| 16 | J281235 | Болт с шайбой | 2 |
| 16A | J901235 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | 4334364 | Хомут трубки | 4 |
| 18 | J271275 | Болт с шайбой | 8 |
| 18A | J901275 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4215878 | Хомут шланга | 2 |
| 21 | 4215879 | Проставка | 1 |
| 22 | 4215880 | Пластина | 1 |
| 23 | J271295 | Болт с шайбой | 1 |
| 23A | J901295 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
