Опора радиатора — HITACHI ZX470LCH-5G

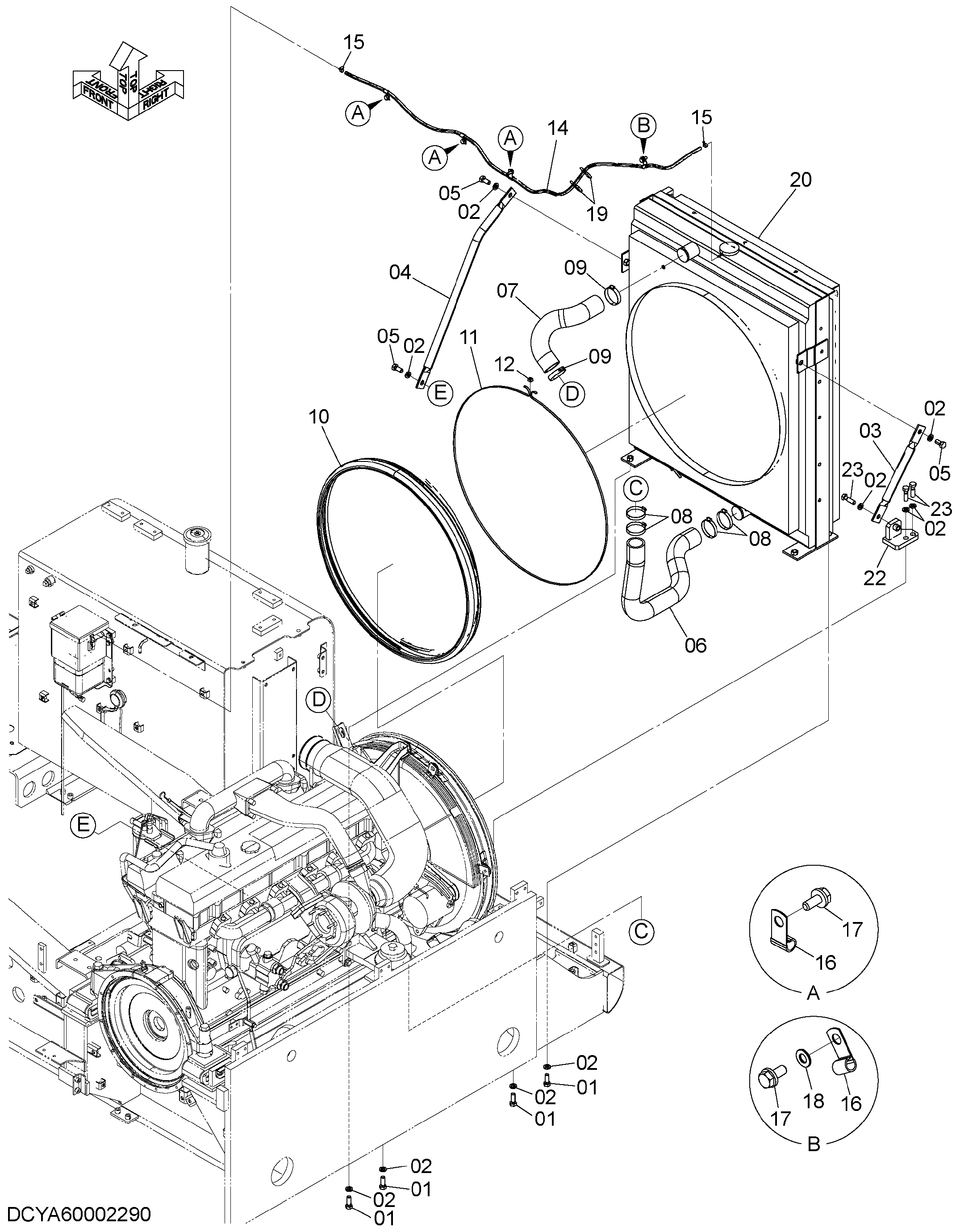

Заводская схема «Опора радиатора» для HITACHI ZX470LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901645 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 10 |
| 03 | YA00003389 | Стойка | 1 |
| 04 | YA00003390 | Стойка | 1 |
| 05 | J901635 | Болт | 3 |
| 06 | 3089943 | Водяной шланг | 1 |
| 07 | 3087795 | Водяной шланг | 1 |
| 08 | 4504491 | Хомут шланга | 4 |
| 09 | 4399809 | Хомут шланга | 2 |
| 10 | 4439299 | Резиновая прокладка | 1 |
| 11 | 4441140 | Лента | 1 |
| 12 | 4426044 | Замок | 1 |
| 14 | 4642567 | Водяной шланг | 1 |
| 15 | 4508575 | Хомут шланга | 2 |
| 16 | 4190272 | Зажим | 4 |
| 17 | J271025 | Болт с шайбой | 4 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | A590110 | Плоская шайба | 1 |
| 19 | 4055312 | Ленточный зажим | 2 |
| 20 | 4467924 | Радиатор | 1 |
| 22 | YA40009032 | Кронштейн | 1 |
| 23 | J901655 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
