Топливный бак — HITACHI ZX470LCH-5G

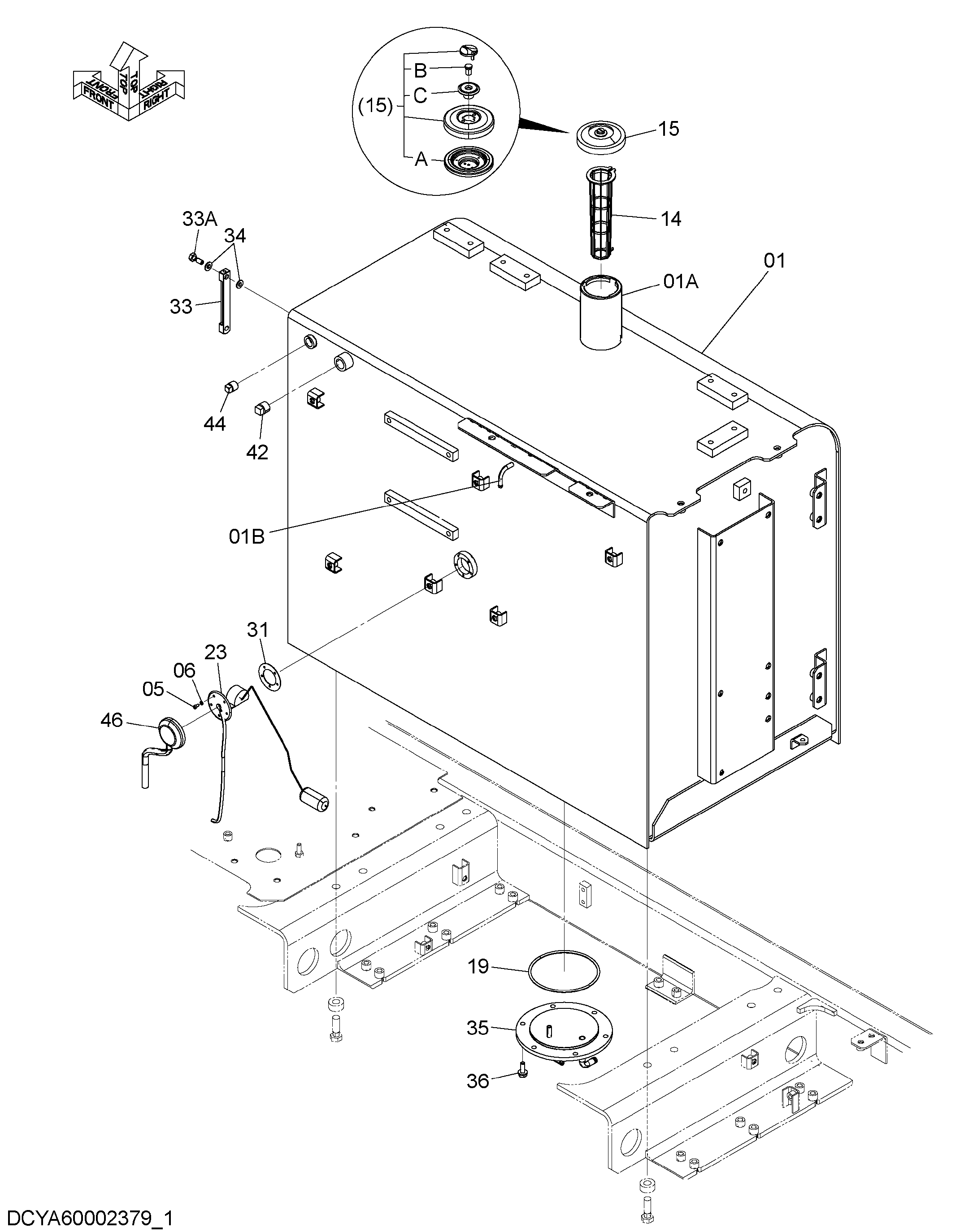

Заводская схема «Топливный бак» для HITACHI ZX470LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA60002379 | Топливный бак | 1 | |
| 01 | YA40002072 | Топливный бак | 1 |
| 01A | 4121497 | Трубка | |
| 01B | 4460751 | Трубка | |
| 05 | J780510 | Болт с внутренним шестигранником | 5 |
| 06 | A590905 | Пружинная шайба | 5 |
| 14 | 4372619 | Сетчатый фильтр | 1 |
| 15 | 4361638 | Колпачок | 1 |
| 15A | 4168820 | Манжета резиновый | 1 |
| 15B | 4361411 | Гидроцилиндр. блокировка | 1 |
| 15C | 4355978 | Корпус | 1 |
| 19 | A810160 | Уплотнительное кольцо | 1 |
| 23 | 4664585 | Поплавок | 1 |
| 31 | 4269607 | Манжета | 1 |
| 33 | 8033923 | Указатель уровня | 1 |
| 33A | 4100967 | Болт | 2 |
| 34 | 449558 | Уплотнительная шайба | 4 |
| 35 | YA40002774 | Крышка | 1 |
| 36 | J271030 | Болт с шайбой | 6 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 42 | 94-2025 | Пробка | 1 |
| 44 | 4655968 | Пробка | 1 |
| 46 | 4207240 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
