Дополнительный. шестерня насос детали — HITACHI ZX470LCH-5B

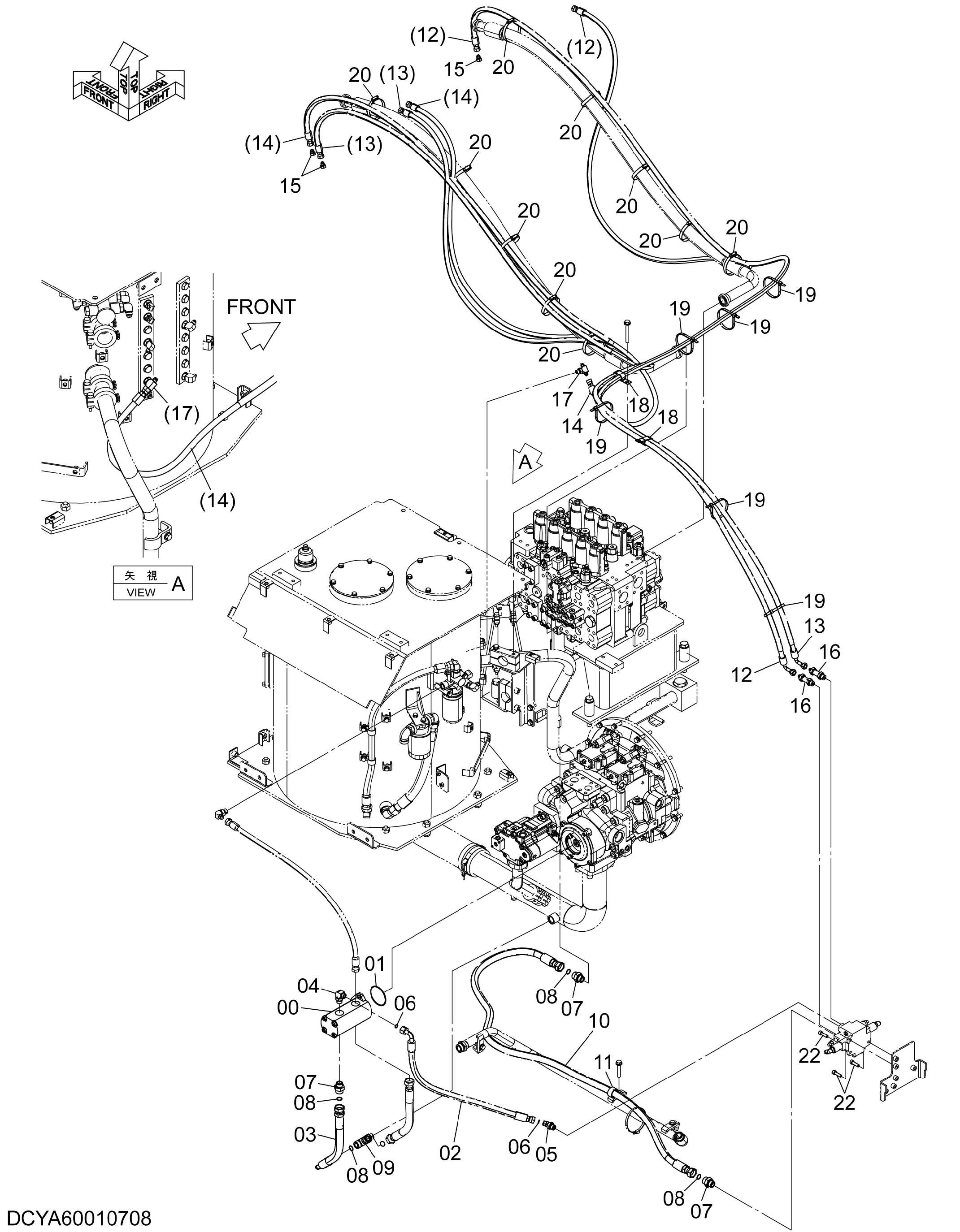

Заводская схема «Дополнительный. шестерня насос детали» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218033 | Шестерённый насос | 1 |
| 01 | A811085 | Уплотнительное кольцо | 1 |
| 02 | YA60003203 | В сборе шланг | 1 |
| 02A | 4686495 | Шланг | 1 |
| 02B | 4327315 | Защитный кожух | 1 |
| 03 | 4300369 | Шланг | 1 |
| 04 | A853344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853244 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4138938 | Уплотнительное кольцо | 2 |
| 07 | A853166 | Адаптер | 3 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | A853466 | Тройник | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | YA60001974 | В сборе шланг | 1 |
| 10A | 4617753 | Шланг | 1 |
| 10B | 4446406 | Защитный кожух | 4 |
| 11 | 4190264 | Зажим | 1 |
| 12 | YA60010709 | В сборе шланг | 1 |
| 12A | YA00014080 | Шланг | 1 |
| 12B | 4327315 | Защитный кожух | 6 |
| 13 | YA60010710 | В сборе шланг | 1 |
| 13A | YA00014081 | Шланг | 1 |
| 13B | 4327315 | Защитный кожух | 6 |
| 14 | YA00014088 | Шланг | 1 |
| 15 | 4222076 | Пробка | 3 |
| 16 | 4304367 | Адаптер | 2 |
| 17 | A852533 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4190266 | Зажим | 2 |
| 19 | 4121859 | Ленточный зажим | 6 |
| 20 | 4507512 | Хомут шланга | 10 |
| 22 | J781035 | Болт с внутренним шестигранником | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
