Вентилятор привод трубопроводы — HITACHI ZX470LCH-5B

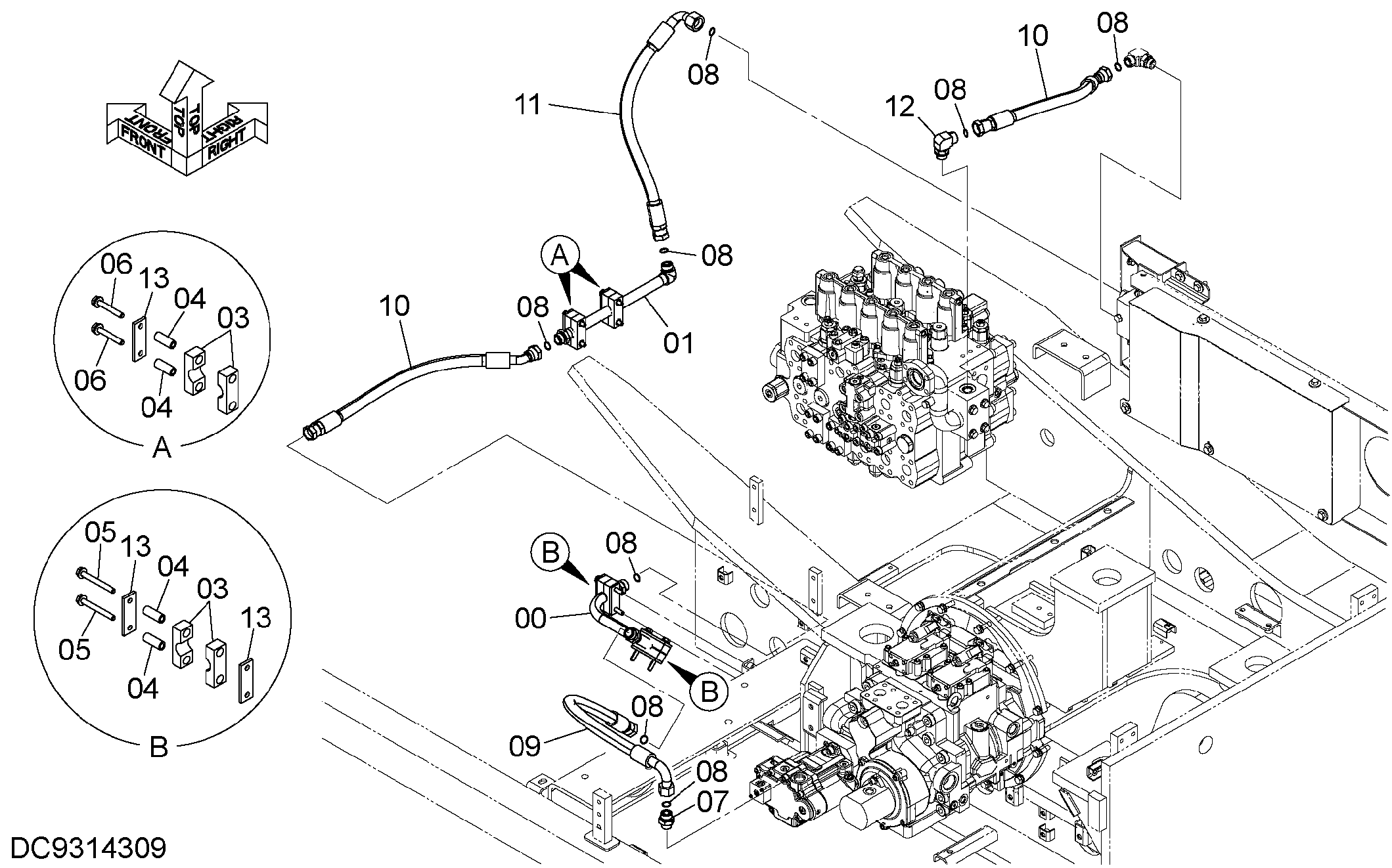

Заводская схема «Вентилятор привод трубопроводы» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8118038 | Трубка | 1 |
| 01 | 9767591 | Трубка | 1 |
| 03 | 4379618 | Хомут | 8 |
| 04 | 4667806 | Проставка | 8 |
| 05 | J271090 | Болт с шайбой | 4 |
| 05A | J901090 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271070 | Болт с шайбой | 4 |
| 06A | J901070 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | A853166 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 8 |
| 09 | YA00012945 | Шланг | 1 |
| 10 | 4636859 | Шланг | 2 |
| 11 | 4701196 | Шланг | 1 |
| 12 | 4157562 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4713333 | Пластина | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
