Нижняя защита — HITACHI ZX470LCH-5B

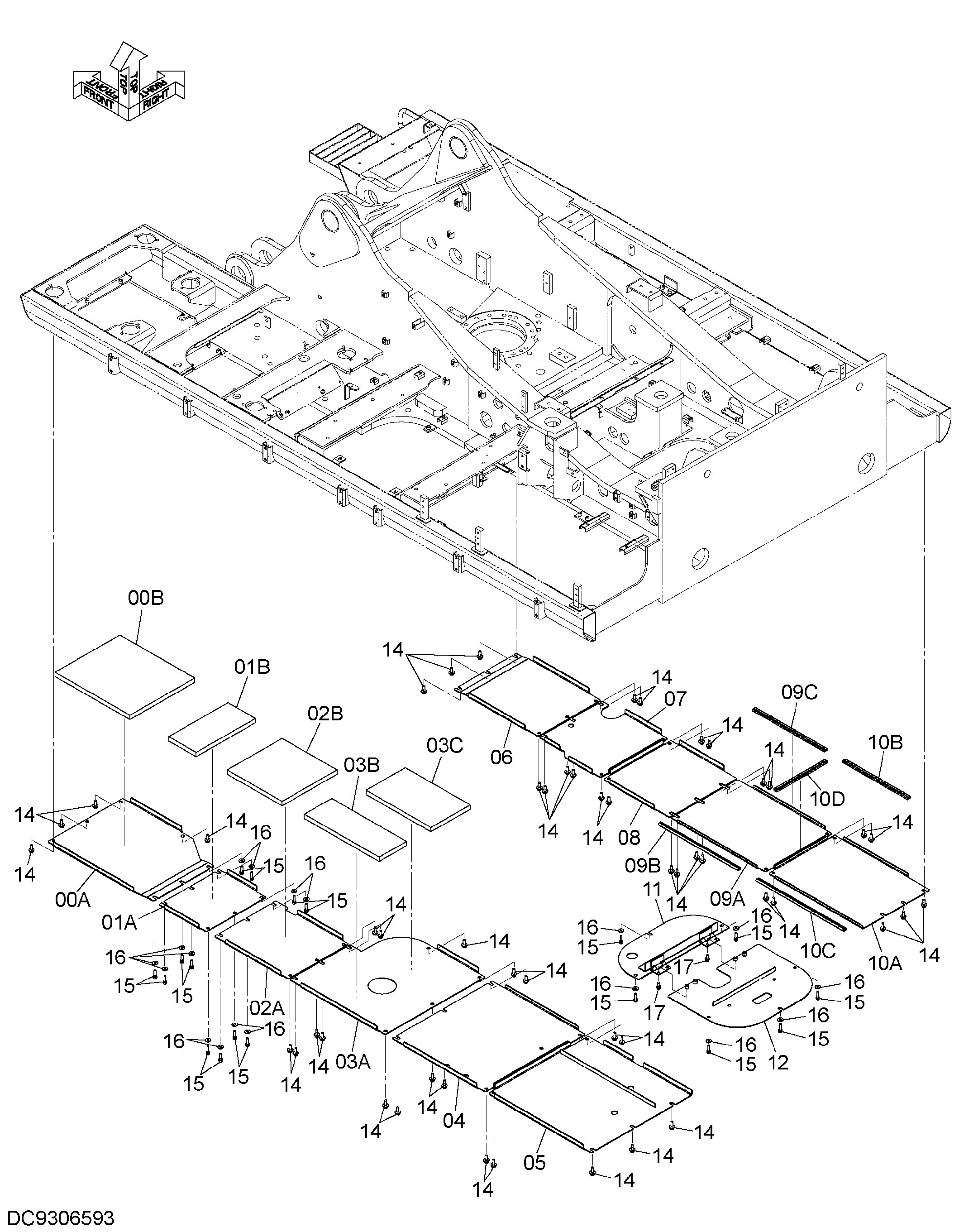

Заводская схема «Нижняя защита» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60000724 | Крышка | 1 |
| 00A | 2058189 | Крышка | 1 |
| 00B | YA00001079 | Резиновая прокладка | 1 |
| 01 | YA60000725 | Крышка | 1 |
| 01A | 3117130 | Крышка | 1 |
| 01B | 4715962 | Резиновая прокладка | 1 |
| 02 | YA60000726 | Крышка | 1 |
| 02A | 3117131 | Крышка | 1 |
| 02B | YA00001080 | Резиновая прокладка | 1 |
| 03 | YA60000670 | Крышка | 1 |
| 03A | 2058188 | Крышка | 1 |
| 03B | YA00000829 | Резиновая прокладка | 1 |
| 03C | 4718871 | Резиновая прокладка | 1 |
| 04 | 2058185 | Крышка | 1 |
| 05 | YA40000586 | Крышка | 1 |
| 06 | 3117133 | Крышка | 1 |
| 07 | 2058186 | Крышка | 1 |
| 08 | 3117132 | Крышка | 1 |
| 09 | YA60000675 | Крышка | 1 |
| 09A | YA00000790 | Крышка | 1 |
| 09B | 4704915 | Уплотнительная окантовка | 1 |
| 09C | 4704912 | Уплотнительная окантовка | 1 |
| 10 | YA60000676 | Крышка | 1 |
| 10A | YA00000791 | Крышка | 1 |
| 10B | 4704917 | Уплотнительная окантовка | 1 |
| 10C | 4704918 | Уплотнительная окантовка | 1 |
| 10D | 4667811 | Уплотнительная окантовка | 1 |
| 11 | 8127417 | Крышка | 1 |
| 12 | 8119098 | Крышка | 1 |
| 14 | 4643112 | Болт с шайбой | 50 |
| 15 | 4609018 | Болт с шайбой | 18 |
| 16 | 4249324 | Шайба | 18 |
| 17 | J271230 | Болт с шайбой | 4 |
| 17A | J901230 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
