Электрооборудование (наклон) (3) — HITACHI ZX470LCH-5B

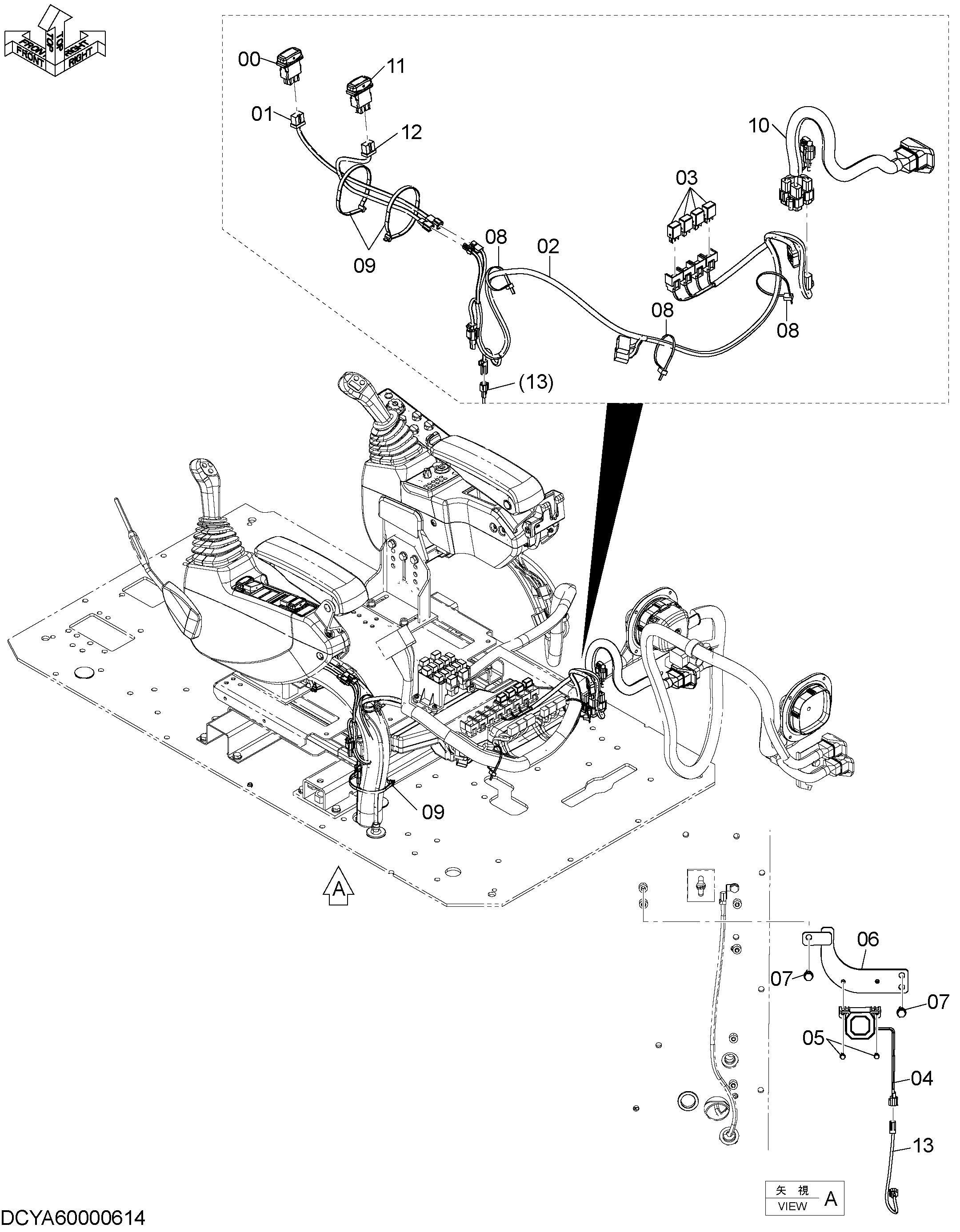

Заводская схема «Электрооборудование (наклон) (3)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4716536 | Выключатель | 1 |
| 01 | 4681398 | Жгут проводов | 1 |
| 02 | 2054487 | Жгут проводов | 1 |
| 03 | 4436534 | Реле | 4 |
| 04 | 4668166 | Сигнализация | 1 |
| 05 | J260620 | Болт с шайбой | 2 |
| 05A | J900620 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 06 | YA40006611 | Кронштейн | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4055312 | Ленточный зажим | 3 |
| 09 | 4121859 | Ленточный зажим | 3 |
| 10 | 2059742 | Жгут проводов | 1 |
| 11 | 4723748 | Выключатель | 1 |
| 12 | YA00002905 | Жгут проводов | 1 |
| 13 | YA00011939 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
