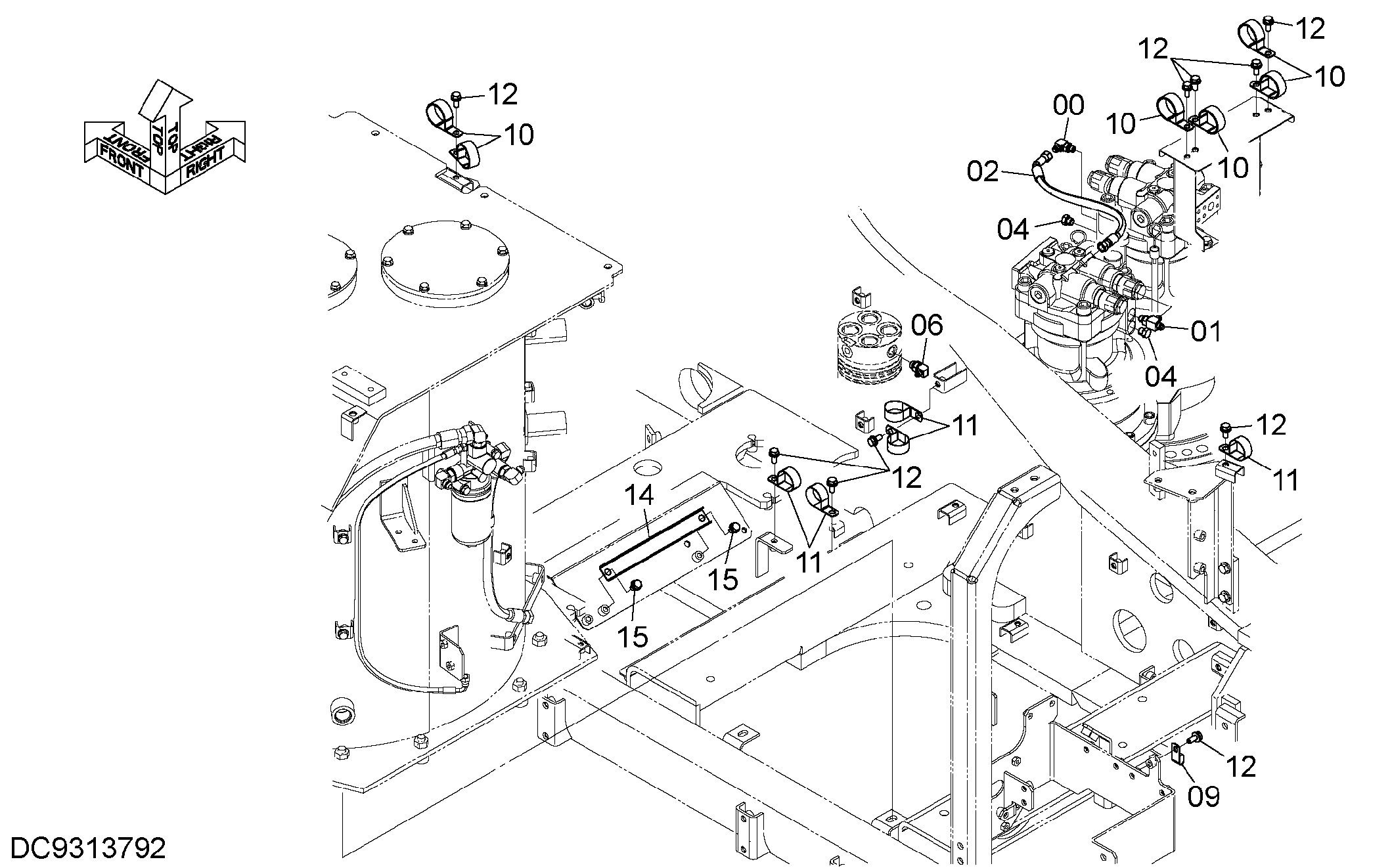

Пилотные гидролинии (4) — HITACHI ZX470LCH-5B
Заводская схема «Пилотные гидролинии (4)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852423 | Тройник | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4724376 | Шланг | 1 |
| 04 | A885002 | Пробка | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852332 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4208479 | Зажим | 1 |
| 10 | 4190265 | Зажим | 6 |
| 11 | 4193848 | Зажим | 5 |
| 12 | J271025 | Болт с шайбой | 10 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4341877 | Хомут шланга | 1 |
| 15 | J271020 | Болт с шайбой | 2 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
