Рукоять(2-деталь・экскаватор) рукоять детали (3.4m HD рукоять) (1) — HITACHI ZX470LCH-5B

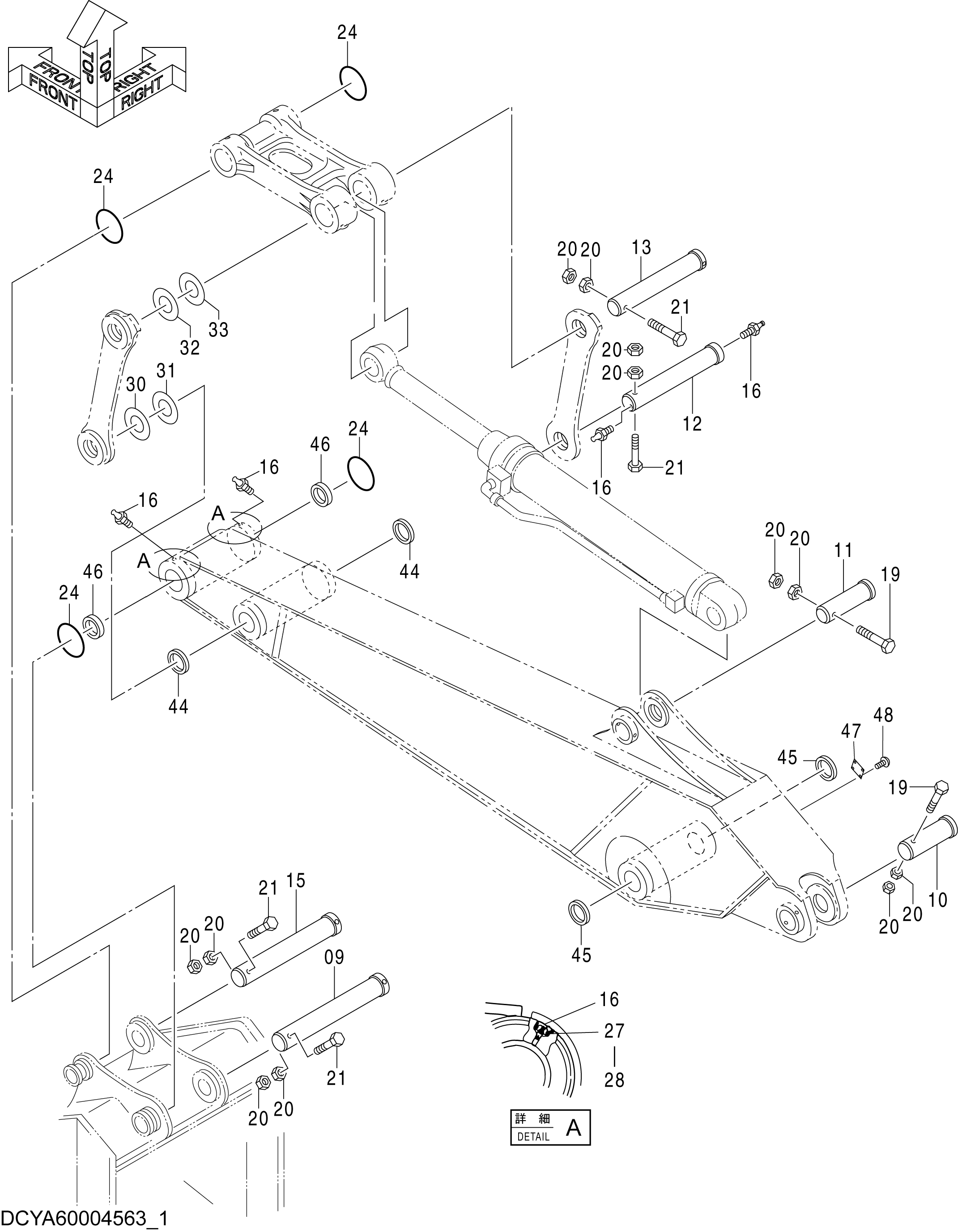

Заводская схема «Рукоять(2-деталь・экскаватор) рукоять детали (3.4m HD рукоять) (1)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 3104742 | Палец | 1 |
| 10 | 3104744 | Палец | 1 |
| 11 | 3038820 | Палец | 1 |
| 12 | 3055219 | Палец | 1 |
| 13 | 3084263 | Палец | 1 |
| 15 | 3093215 | Палец | 1 |
| 16 | J75481 | Пресс-маслёнка | 4 |
| 19 | J932013 | Болт | 2 |
| 20 | J951020 | Гайка | 12 |
| 21 | 4276312 | Болт | 4 |
| 24 | 4487682 | Уплотнительное кольцо | 4 |
| 27 | 4130686 | Втулка | 2 |
| 28 | 4105912 | Колпачок | 2 |
| 30 | 4134370 | Регулировочная шайба | 1 |
| 31 | 4134371 | Регулировочная шайба | 1 |
| 32 | 4134372 | Регулировочная шайба | 1 |
| 33 | 4134373 | Регулировочная шайба | 1 |
| 44 | 4074008 | Пылезащитное уплотнение | 2 |
| 45 | 4251752 | Пылезащитное уплотнение | 2 |
| 46 | 4251212 | Пылезащитное уплотнение | 2 |
| 48 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
