Напорные трубопроводы — HITACHI ZX470LCH-5B

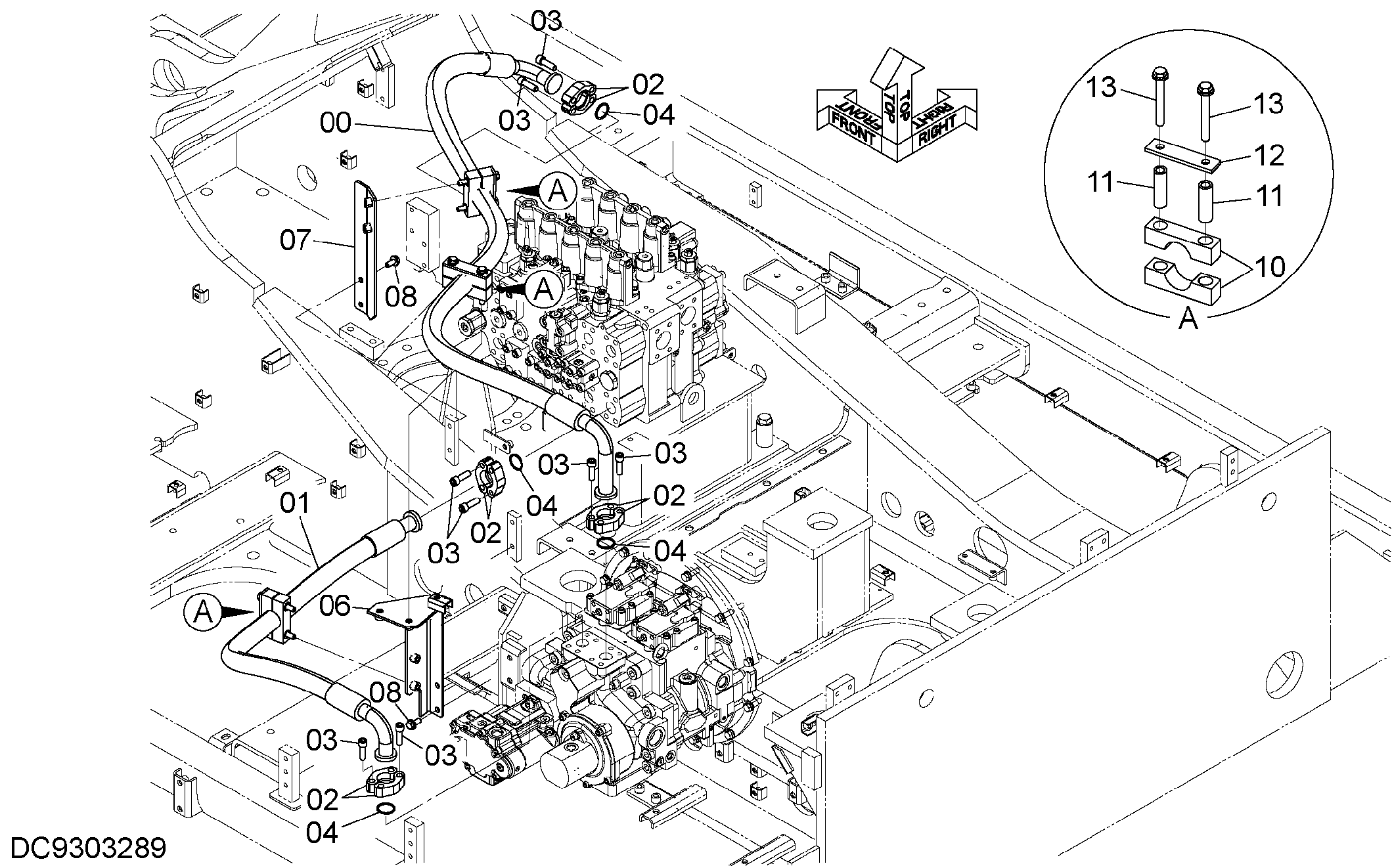

Заводская схема «Напорные трубопроводы» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4700646 | Шланг | 1 |
| 01 | 4700647 | Шланг | 1 |
| 02 | 4089703 | Разъёмный фланец | 8 |
| 03 | M341445 | Болт с внутренним шестигранником | 16 |
| 04 | 4508805 | Уплотнительное кольцо | 4 |
| 06 | 8117845 | Кронштейн | 1 |
| 07 | 9771063 | Кронштейн | 1 |
| 08 | J271230 | Болт с шайбой | 4 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4207036 | Хомут | 6 |
| 11 | 4207037 | Проставка | 6 |
| 12 | 4207038 | Пластина | 3 |
| 13 | J271200 | Болт с шайбой | 6 |
| 13A | J901200 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
