Высокий вылет демонтажный передний шланг защита от разрыва клапан трубопроводы (2.4m средний рукоять) — HITACHI ZX470LCH-5B

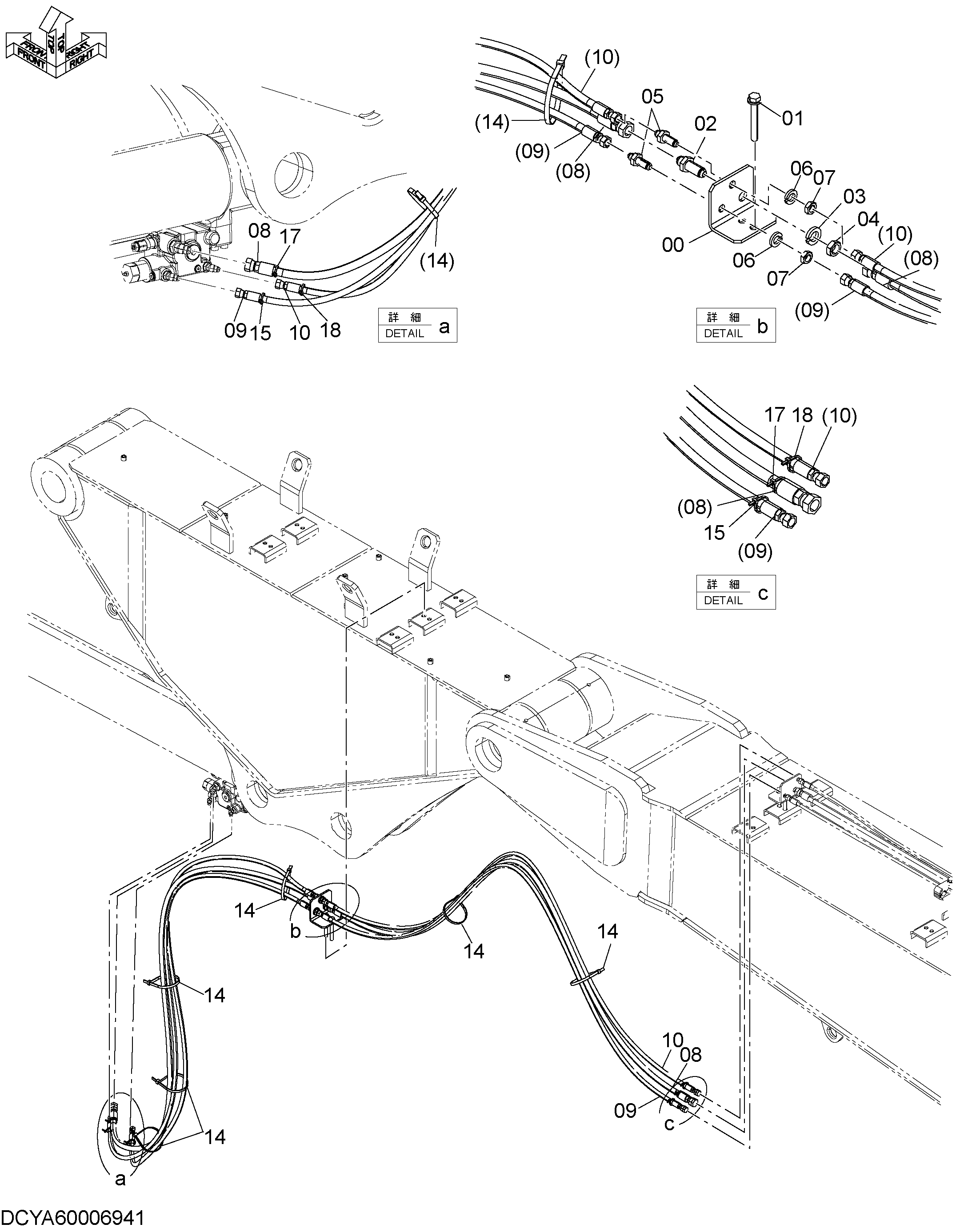

Заводская схема «Высокий вылет демонтажный передний шланг защита от разрыва клапан трубопроводы (2.4m средний рукоять)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00007875 | Кронштейн | 1 |
| 01 | J271290 | Болт с шайбой | 2 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 4315207 | Адаптер | 1 |
| 03 | A590920 | Пружинная шайба | 1 |
| 04 | 4316589 | Гайка | 1 |
| 05 | 4202532 | Адаптер | 2 |
| 06 | A590916 | Пружинная шайба | 2 |
| 07 | 4202531 | Гайка | 2 |
| 08 | 9297380 | В сборе шланг | 2 |
| 08A | 4693130 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 7 |
| 09 | 9284365 | В сборе шланг | 2 |
| 09A | 4677420 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 7 |
| 10 | 9293743 | В сборе шланг | 2 |
| 10A | 4688304 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 7 |
| 14 | 4121859 | Ленточный зажим | 6 |
| 15 | 4629639 | Ленточный зажим | 2 |
| 17 | 4629641 | Ленточный зажим | 2 |
| 18 | 4629642 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
